KQ2U04-02AS ブランチ KQ2U (シール剤付) ミリサイズ SMC ねじの種類RRc 41217757

KQ2U04-02AS ブランチ KQ2U (シール剤付) ミリサイズ SMC 41217757

KQ2U04-02AS ブランチ KQ2U (シール剤付) ミリサイズ SMC 41217757

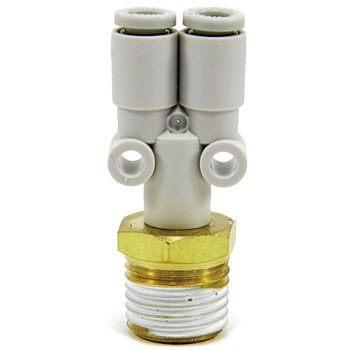

ブランチ KQ2U (シール剤付) ミリサイズ

商品レビューを投稿する

取扱い終了

お気に入りに追加

内容量1個適合チューブ外径(Φmm)4 注文コード41217757 品番KQ2U04-02AS

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
代替商品があります。

参考基準価格(税別)￥487

この商品は適合チューブ外径・内容量など55種類から選べます他の種類を見る

有効断面積(mm²)

(ナイロン)4.2
(ウレタン)4.2

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

寸法A(mm)36.2 寸法D(Φmm)8.2 寸法L(mm)40.9 寸法M(mm)13.3 寸法N(Φmm)3.2 寸法O(Φmm)6 寸法P(mm)8.2 寸法Q(mm)5.7 六角対辺H(mm)14 形状ブランチ適合チューブ外径(Φmm)4 使用流体空気、水ねじの種類RRc 管接続口径1/4 接続ねじR1/4 用途めねじ部からの同一方向の分岐配管に使用。色ボディー：白色系、リリースブッシュ：ライトグレー質量(g)19.1 シール(ねじ部)シール剤付シール方式(おねじ)シール剤付材質(ねじ部)黄銅使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 最小穴径(mm)3.6

CADデータダウンロード

注意

※寸法ΦDは最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品画像	商品名	ブランド	内容量	価格	理由
41217757	KQ2U04-02AS	41396801	KQ2U04-02AS		ブランチ KQ2U (シール剤付) ミリサイズ	SMC	1袋(10個)	￥4,498 税込￥4,948	内容量に違いがあります
