KQ2TX08-10A 異径クロス KQ2TX ミリサイズ SMC 41406626

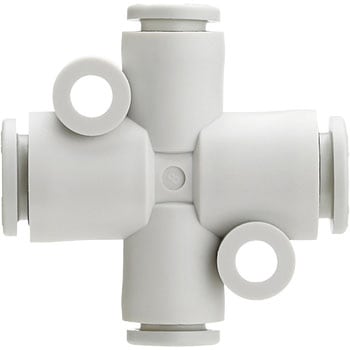

※サンプル画像(詳細は各品番の仕様をご確認ください)

KQ2TX08-10A 異径クロス KQ2TX ミリサイズ SMC 41406626

KQ2TX08-10A 異径クロス KQ2TX ミリサイズ SMC 41406626

異径クロス KQ2TX ミリサイズ

商品レビューを投稿する

4日以内出荷返品不可4日以内出荷とは

内容量1袋(10個)

適合チューブ外径a(Φmm)8

適合チューブ外径b(Φmm)10

全3種類を一覧で見る

内容量1袋(10個)注文コード41406626品番KQ2TX08-10A

参考基準価格(税別)￥8,510販売価格(税込)￥8,138

販売価格(税別)

￥7,398

有効断面積(mm²): (ナイロン)25.6
(ウレタン)17.7

用途: 4方向のうち両側90度方向をサイズダウンして分岐する。
寸法D1(Φmm): 13.2
寸法D2(Φmm): 15.9
寸法L1(mm): 19.6
寸法L2(mm): 19.2
寸法M1(mm): 14.2
寸法M2(mm): 15.6
寸法Q(mm): 9.6
適合チューブ外径a(Φmm): 8
適合チューブ外径b(Φmm): 10
形状: 異径クロス
色: ボディー：白色系、リリースブッシュ：ライトグレー
質量(g): 10.9
使用流体: 空気、水
使用圧力範囲: -100kPa～1MPa
保証耐圧力(MPa): 3
寸法O(Φmm): 8
周囲温度および使用流体温度(℃): -5～60、水の場合：0～40(凍結なきこと)
寸法N(Φmm): 4.2
最小穴径(mm): 6

CADデータダウンロード

注意

※寸法ΦD1、ΦD2は最大径を意味します。
