- 有効断面積(mm2)
- (ナイロン)41.5
(ウレタン)29.5
- 用途
- サイズ違いのチューブ同士の接続に使用。

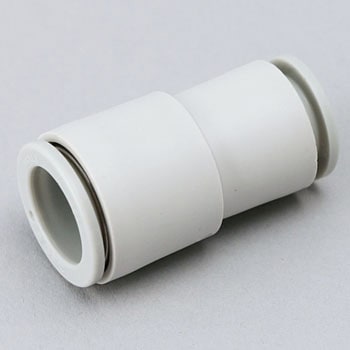

- 形状
- 異径ストレート
- 適合チューブ外径a(Φmm)
- 10
- 適合チューブ外径b(Φmm)
- 12
- 使用流体
- 空気、水
- 使用圧力範囲
- -100kPa～1MPa
- トラスコ品番
- 424-4150
- 色
- ボディー：白色系、リリースブッシュ：ライトグレー
- 質量(g)
- 7.2
- 寸法L(mm)
- 33.6
- 寸法D1(Φmm)
- 15.9
- 寸法D2(Φmm)
- 18.5
- 保証耐圧力(MPa)
- 3
- 周囲温度および使用流体温度(℃)
- -5～60、水の場合：0～40(凍結なきこと)
- 寸法M1(mm)
- 15.6
- 寸法M2(mm)
- 17
- 適合チューブ外径D1(Φmm)
- 10
- 適合チューブ外径D2(Φmm)
- 12
- 最小穴径(mm)
- 7.5
