KQ2VS07-32A 六角穴付ユニバーサルエルボ KQ2VS (ガスケットシール) インチサイズ SMC ねじの種類UNF 管接続口径No.10-32 1袋(10個) 41413662

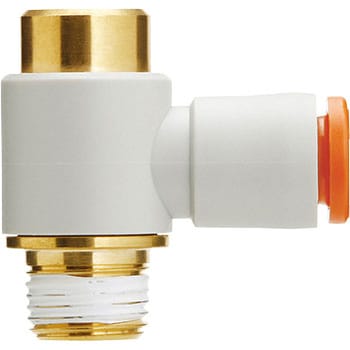

※サンプル画像(詳細は各品番の仕様をご確認ください)

KQ2VS07-32A 六角穴付ユニバーサルエルボ KQ2VS (ガスケットシール) インチサイズ SMC 41413662

KQ2VS07-32A 六角穴付ユニバーサルエルボ KQ2VS (ガスケットシール) インチサイズ SMC 41413662

六角穴付ユニバーサルエルボ KQ2VS (ガスケットシール) インチサイズ

商品レビューを投稿する

4日以内出荷返品不可 4日以内出荷とは

お気に入りに追加

内容量1袋(10個) 適合チューブ外径(inch)1/4 材質(ねじ部)黄銅注文コード41413662 品番KQ2VS07-32A

参考基準価格(税別)￥4,900 販売価格(税込) ￥4,728

販売価格(税別)

￥4,298

この商品は適合チューブ外径・材質など6種類から選べます他の種類を見る

有効断面積(mm²)

(ナイロン)2.9
(ウレタン)2.9

ねじ規格

取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)

寸法A(mm)19.7 寸法D1(Φmm)11.1 寸法D2(Φmm)13.4 寸法L1(mm)20.6 寸法L2(mm)11.1 寸法L3(mm)23.2 寸法M(mm)13.3 六角対辺H(mm)6.35 形状六角穴付ユニバーサルエルボ適合チューブ外径(inch)1/4 使用流体空気、水ねじの種類UNF 管接続口径No.10-32 接続ねじ10-32UNF 用途ボディ頭部六角穴を六角レンチで締付ける狭いスペース用のエルボユニオン。色ボディー：白色系、リリースブッシュ：オレンジ質量(g)11.3 材質(ねじ部)黄銅使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 最小穴径(mm)2.5

CADデータダウンロード

注意

※寸法ΦD1は最大径を意味します。
