仕様
センサ機能：温度 / 湿度
出力タイプ：デジタル
インターフェースタイプ：シリアル-I2C
精度：±3 (Humidity) %RH， ±3 (Temperature) ℃
実装タイプ：表面実装
ピン数：6
動作温度 Min：-40 ℃
動作温度 Max：+125 ℃
動作供給電圧 Min：2.1 V
動作供給電圧 Max：3.6 V
パッケージタイプ：DFN
長さ：3mm
高さ：1.1mm
幅：3mm
寸法：3 x 3 x 1.1mm

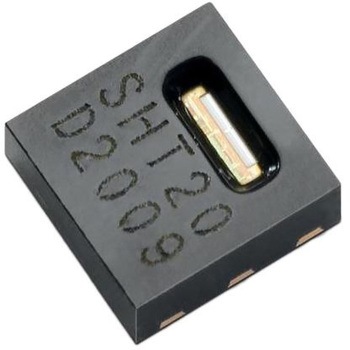

SHT2xデジタル湿度 / 温度センサ. Sensirion SHT2xシリーズのDFNデジタル湿度 / 温度センサはCMOSensRベースです。 これらは幅広く使用されている業界標準の湿度 / 温度センサです。 湿度は容量センサで、そして温度はバンドギャップセンサで計測されます。 SHT2xセンサは、アンプ、A/Dコンバータ、OTPメモリ、そしてデジタルインターフェイスを備えたバージョン4シリコンチップを搭載しています。 センサ領域が開放されたプラスチックのパッケージに収められていて、外部の衝撃からデバイスを保護し、長期安定性を提供します。 SHT2xセンサは、多量及び少量の用途に適しています。 SHT21PはPWM出力を備え、SHT21SはPDM出力を備えています。これらの出力は最適なローパスフィルタを使用することで、アナログ出力に変換できます。 SHT20 - 低コスト、 SHT21 - 標準、 SHT25 - 高精度. CMOSensRベーステクノロジ 完全較正済み I2Cシリアルインターフェイス(SHT21P / SHT21Sを除く) デジタル出力 低消費電力 長期安定性 供給電圧範囲: 2.1 → 3.6 V. 以下のセンサを取り揃えています。. < 123-7351') 123-7351/ ・ SHT20 ・ I2Cデジタル出力 < 786-5554') 786-5554/ ・ SHT21 ・ I2Cデジタル出力 < 876-5055') 876-5055/ ・ SHT21P ・ PWM出力 < 876-5064') 876-5064/ ・ SHT21S ・ PDM出力 < 727-6226') 727-6226/ ・ SHT25 ・ I2Cデジタル出力
RoHS指令(10物質対応)対応
