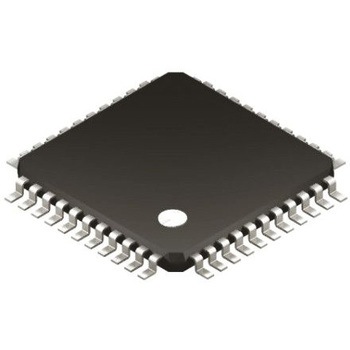

仕様最大周波数：70MHz●データバス幅：16bit●RAMサイズ：8 kB●インストラクションセットアーキテクチャ：高コード効率●プログラムメモリサイズ：64 kB●プログラムメモリタイプ：フラッシュ●実装タイプ：表面実装●パッケージタイプ：TQFP●ピン数：44●標準動作供給電圧：3 → 3.6 V●UARTチャンネル数：2●ADCチャンネル数：9●dsPIC33EPxxxGP/MC20x/50x 16ビットデジタルシグナルコントローラ. MicrochipのdsPIC33EPxxxGP/MC20x / 50xデジタルシグナルコントローラファミリは、最大70 MIPSの性能を発揮する、dsPIC33Eコアベースの包括的な16ビットDSP製品群です。 この製品群には、幅広いアレイメモリ及びパッケージタイプがあり、非常に広範なオンボード周辺機器が用意されています。. マイクロコントローラの機能. CPUクロック速度: 最大70 MHz I/Oピン x 21 → 53 ? モデルによって異なる パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) 拡張ウォッチドッグタイマ(WDT) High / Low電圧検出(HLVD)モジュール In-Circuitシリアルプログラミング(ICSP) In-Circuitデバッグ(ICD). 周辺機器. 高速PWM 10 / 12ビットA/Dコンバータ(ADC) - 6 → 16チャンネル(モデルによって異なる) 5個の16ビットタイマ 2個の32ビットタイマ オペアンプ ? モデルによって2 → 3個 コンパレータ ? モデルによって3 → 4個 充電時間測定ユニット(CTMU) ? mTouch?静電容量型タッチセンサに対応 2個のUARTモジュール 2個のSPIモジュール ECAN?モジュール 2個のI2C?モジュール プログラム可能な巡回冗長検査(CRC) ペリフェラルピン選択(PPS) ペリフェラルトリガジェネレータ(PTG)
