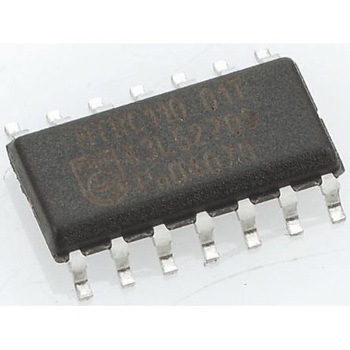

仕様74HCファミリロジックゲート、Nexperia.NXPの74HCファミリCMOSロジックICの標準ロジックゲート製品です。74HCファミリはシリコンゲートCMOS技術を使用して、LSTTLファミリと同様の動作速度を達成しますが、標準のCMOS集積回路よりも消費電力量が低いです。.高速CMOSロジック動作電圧2〜6V互換性入力CMOS、出力CMOS
寸法(mm)8.75×4×1.45
入力方式CMOS
ピン数(ピン)14
RoHS指令(10物質対応)対応
パッケージSOIC
実装タイプ表面実装
動作供給電圧(V)2〜6
低レベル出力電流(mA)5.2
高レベル出力電流(mA)-5.2
最大伝播遅延時間@最大CL135ns
ロジックファミリーHC
ロジック機能NOR
エレメント数3
ゲートあたりの入力数3
シュミットトリガー入力なし
