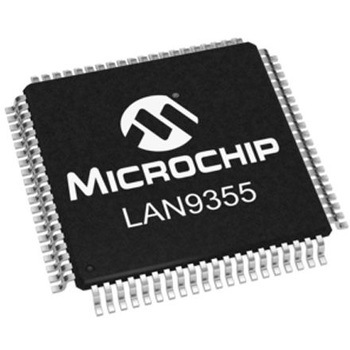

LAN9355 3ポート10 / 100イーサネットスイッチ
Microchip LAN9355は、高性能の3ポート10 / 100管理型イーサネットスイッチIC (RMII対応)です。
Microchip LAN9355は、高性能の3ポート10 / 100管理型イーサネットスイッチICです。 このデバイスは、デュアルMII / RMII / Turbo MIIをサポートし、最大200 Mbpsのネットワーク速度を実現します。
このデバイスは、ホストSoCへのMII / RMII / Turbo MIIインターフェイスを介してシングルPHY接続を実現する仮想PHY機能を備えています。これにより、ソフトウェア開発を簡素化することができます。 この機能により、システム設計者は、シングルPHYやイーサネットスイッチを取り換えて、同じソフトウェアドライバで複数のSKUを作成することもできます。
LAN9355には、スイッチファブリック、パケットバッファ、バッファマネージャ、MAC、PHYトランシーバ、シリアル管理など、10 / 100スイッチシステムのあらゆる機能が組み込まれています。 IEEE1588v2は、内蔵のハードウェアタイムスタンプユニットによってサポートされています。このユニットは、エンドツーエンド / ピアツーピアトランスペアレントクロックに対応しています。
IEEE802.1Q VLANサポート(最大16 VLANグループ)
IEEE1588-2008ハードウェアタイムスタンプユニット
Turbo MIIインターフェイス経由の最大200 Mbpsのネットワーク速度
IEEE802.3az Energy Efficient Ethernetに対応
Wake on LAN (WoL)サポート
IGMP v1 / v2監視機能により、マルチキャストパケットフィルタリングを実現
I2C(TM)インターフェイス経由でオプションのEEPROM又は外部CPUシリアル管理をサポート
複数のスイッチポートをシングルポートPHYとすることでソフトウェア開発を簡素化する仮想PHY機能
包括的な電力管理機能
ケーブル診断サポート
内蔵レギュレータには3.3 Vシングル電源が必要
ネットワークを効率的に管理する1ポートあたり42のMIBカウンタ
