富士電機
富士電機の 制御機器・PLC・リレー
富士電機の リレー
富士電機の 一般リレー

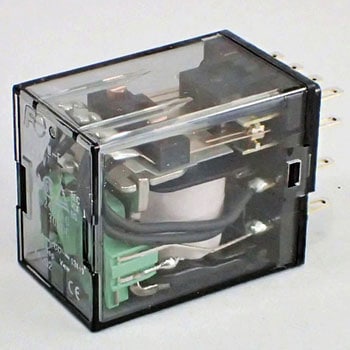

ミニコントロールリレー 標準形
(1件のレビュー)
お気に入りに追加
内容量
1個
接点構成
4c
極数
4
コイル定格電圧(V)
DC24
注文コード
50209573
品番
HH54PW-FL DC24V
大変申し訳ございませんが、只今品切れしております。
2025年7月下旬より順次出荷を予定しています。
参考基準価格(税別)
¥3,200
販売価格(税込)
¥2,528
販売価格(税別)
¥
2,298
バスケットに入れる
この商品は
接点構成・極数・コイル定格電圧
など
435
種類から選べます
他の種類を見る
耐電圧(V/min)
コイル-接点、およびc接点相互間、各々:AC2000
接点ギャップ間:AC1000
ソケットの端子間:AC2000
種類
コントロールリレー
接点構成
4c
端子形状
プラグイン端子
コイル定格電圧(V)
DC24
質量(g)
約30
取付方式
プラグイン
極数
4
形式
HH54PW-FL
使用温度範囲(℃)
-25〜60(氷結、結露なきこと)
周波数(Hz)
-
規格
c-UL、TUV
保護構造
ケース入り
定格絶縁電圧(V)
250
CR回路
無
ダイオード有り無し
有
消費電力
約0.9W
外形寸法(幅W×奥行D×高さH)(mm)
21×27.8×40.6
機能
サージ吸収ダイオード+動作表示ランプ付
絶縁抵抗(MΩ)
100以上(DC500Vメガにて)
接触抵抗(mΩ)
50以下(初期値)
ピン数(ピン)
14
耐振動(耐久)
10〜55Hz、複振幅1mm X、Y、Z方向各2時間計6時間
適合ソケット
TP514、TP514B、TP514R2、TP514X1、TP514X2
復帰電圧
定格電圧の10%以上(at20℃)
動作電圧
定格電圧の75%以下(at20℃)
最大連続印加電圧
定格電圧の110%
耐振動(誤動作)
10〜55Hz、複振幅1mm
機械的耐久性
1億回以上
最小適合負荷
1V、0.1mA(参考値)
接点材質
銀接点
コイル抵抗(Ω)
650
コイルインダクタンス(H)/アマチュア開放時
3.32
コイルインダクタンス(H)/アマチュア動作時
5.85
コイル色別
白
励磁電流(mA)
37
動作時間(ms)
20以下
表示灯
有
定格通電電流(A)
3
接点機構
双接点
復帰時間(ms)
20以下
接点最大許容電圧(V)
250
接点最大許容電流(A)
3
耐衝撃(誤動作)(m/s
2
)
200
耐衝撃(耐久)(m/s
2
)
1000 X、Y、Z方向各3回計18回
