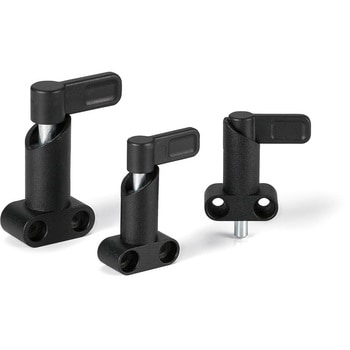

フランジつきインデックスプランジャ - レバータイプ

レバータイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。
レバーを180°回転させるとピンは本体に内蔵されます。
本体に加工されたノッチにより、レバーをロックできます。
本体は亜鉛ダイカスト製。機械加工を減らしてコストパフォーマンスを高めています。
ピンのストローク方向はフランジ面に対して平行です。
各ピン径について2種類のピン長さを標準化。
六角穴付きボルト(M5)を使用して取りつけてください。
相手側の穴の推奨公差は(+0.05〜+0.1)です。
