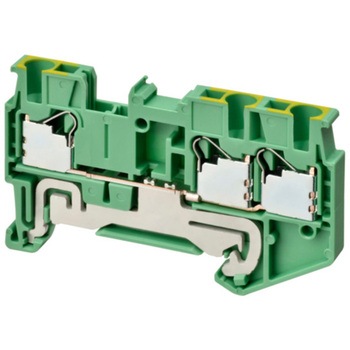

種別アース用
タイプ多線式端子台
適合【終端板】形XW5E-P2.5-1.2-1、【工具】形XW4Z-00B、【銘板】形XW5Z-P2.5LB□、もしくは市販記銘板9.5mm幅、0.5mm厚のもの、【短絡バー】形XW5S-P2.5-□(□:極数=2、3、4、5、10)
定格電圧(V)(IEC)800、(UL)600
結線方式スクリューレス
色緑/黄
取付方式DINレール
寸法(mm)5.2×60.5×35.3
質量(g)11.6
段数1
適合電線(mm2)(公称断面積)2.5、(単線最小断面積)0.14、(単線最大断面積)4.0、(より線最小断面積)0.14、(より線最大断面積)2.5、(フェルール端子付きより線最小断面積)0.14、(フェルール端子付きより線最大断面積)2.5
インパルス電圧(V)8k
耐電圧(V/min)AC2000(リーク電流1mA以下)
定格電流(IEC)(A)-
定格電流(UL)(A)-
