呼び径(A)10
呼び径(B)3/8
呼び圧力20K
仕様【管接続部】JIS B 0203(管用テーパーねじ)
材質【ホイールナット】SS400
形状ストレート
材質(本体)FCD-S(シートリング/SCS13A+HF(ハードフェーシング))
使用温度範囲(℃)静流水：-10〜120、蒸気・空気・ガス・油・脈動水：350
寸法L(mm)75
寸法H(mm)136
最高使用圧力(MPa)2.75(-10℃〜+120℃の静流水)、2.45(-10℃〜+220℃の蒸気、空気、ガス、油、脈動水)、2.4(-5℃〜+220℃の空気、ガス)(高圧ガス保安法適用時)、2.26(+300℃の蒸気、空気、ガス、油、脈動水)、1.96(+350℃の蒸気、空気、ガス、油、脈動水)
寸法S(mm)27
接続方式ねじ込み形
寸法D1(mm)70
寸法l(mm)6
使用流体水、油、空気、蒸気、ガス
ハンドル形状丸形
材質(ガスケット)C1100P-0
材質(グランド)SUS403 or SUS420J2
材質(グランドパッキン)非石綿パッキン
材質(ジスク)SUS403+HF(ハードフェーシング)
材質(ステム)SUS420J2
材質(ネームプレート)A1050P
材質(パッキンナット)FCD-S
材質(ハンドル)FCD450-10
材質(ボディ)FCD-S(シートリング/SCS13A+HF(ハードフェーシング))
材質(ボンネット)FCD-S
材質(ボンネットリング)FCD-S
クラス20K

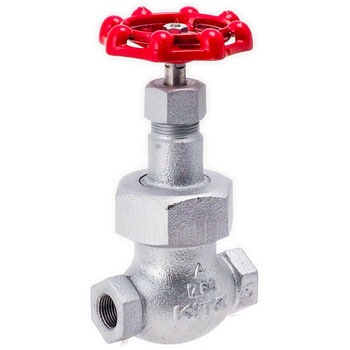

バルブ種類グローブバルブ
