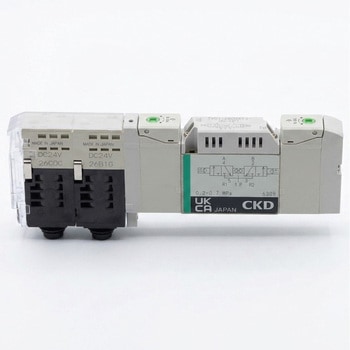

パイロット式5ポート弁プラグインブロックマニホールドTVG1シリーズ電磁弁単品(ベース搭載用)

商品レビューを投稿する

9日以内出荷返品不可9日以内出荷とは

この商品は電圧・仕様・切換位置区分など136種類から選べます他の種類を見る

内容量: 1個
電圧: AC100V
仕様: 排気誤作動防止弁付き
切換位置区分: 3ポート弁2個内蔵形(A弁側：ノーマルクローズ、B弁側：ノーマルクローズ)
注文コード: 81321777
品番: TVG1-AB00XX1-M2H-HP1

参考基準価格(税別)￥20,390販売価格(税込)￥20,878

販売価格(税別)

￥18,980

カーボンニュートラル・高い信頼性・使いやすいを追求したプラグインバルブTVGシリーズのマニホールドベース搭載用の電磁弁単体の形番です。
耐久回数は1.2億回です。(
メーカー所定条件による)
バルブのエアもれしやすい箇所を徹底改善し、装置非稼働時でエアもれを最小限に留め、CO2排出量の削減に貢献します。
低摺動化による安定した作動はアクチュエータの確実な作動をサポートし、設備の安定稼働および、品質のバラツキ低減を実現します。
ご要望の多かった使用流体”窒素”を保証します。揮発しにくい特殊グリースの特性を活かし、耐久試験2000万回を超え現在も評価継続中です。(
2026年2月現在)
アクチュエータ追加はプラグインで配線完了します。スペーサ部品の後付けなども簡単に行えます。
だれでも簡単にバルブとベース間の位置決めができる「位置決めサポート」を標準装備しています。ガスケットはマニホールドベースに内蔵のため、アクチュエータ追加時の脱落部品もありません。
タフに使えるIP65/67(耐塵、防噴流)対応です。
バルブに後付け可能なスペーサオプションを豊富にラインアップしています。急な装置の仕様変更にもマニホールドにスペーサ追加で対応可能です。<スペーサオプション>給気スペーサ、排気スペーサ、パーフェクトスペーサ、スペーサ形レギュレータ
(
P減圧、A減圧、B減圧が選択可能)、インストップ弁付スペーサ

用途: 空気圧シリンダの駆動用に
高頻度動作の工程に
粉塵環境でのご使用に

付属品: バルブ取付ねじ(ガスケットはマニホールドベースに付属)
仕様: 排気誤作動防止弁付き
その他: 残圧排気弁なし
電圧: AC100V
弁仕様: パイロット式 / ソフトスプール弁
保護構造: IP65、IP67
最高使用圧力(MPa): 0.7
使用流体: 圧縮空気・窒素
流体温度(℃): 5～50
耐圧力(MPa): 1.05
流量(L/min(ANR)): (A/B→R1/R2)149、(P→A/B)205
パイロット方式: 内部パイロット
給油: 不要
内部パイロット使用圧力範囲(MPa): 0.2
周囲温度(℃): -5～50(凍結なきこと)
切換位置区分: 3ポート弁2個内蔵形(A弁側：ノーマルクローズ、B弁側：ノーマルクローズ)
RoHS指令(10物質対応): 対応
手動装置: ロック・ノンロック共用、工具操作形、カバーなし
音速コンダクタンスC[dm³/(s・bar)]: (A/B→R1/R2)0.56、(P→A/B)0.77
配管方向: 横配管
配管ポート位置: ベース配管

注意

※給油される場合は、タービン油1種ISO VG32をご使用ください。過多の給油、間欠の給油は作動が不安定となります。
※保護構造について、IP65、IP67(IEC 60529：2001)規格のテスト法です。詳しくは、メーカーカタログをご確認ください。
※低真空で使用される場合は、外部パイロットを選択してください。外部パイロットポート(PAポート)に0.2～0.7MPaの圧縮空気を供給し、供給ポート(Pポート)に負圧を接続してご使用ください。
※応答時間は供給圧力0.5MPa、20℃、無給油における値です。圧力および油の質によって変わります。
※有効断面積Sと音速コンダクタンスCとの換算は、S≒5.0×Cです。
