反射率と透過率を1：2または1：3に分けた、キューブ型のビームスプリッターです。ハーフミラーと組合せ、光量を等分に分配する3分岐・4分岐光学系にすることができます。

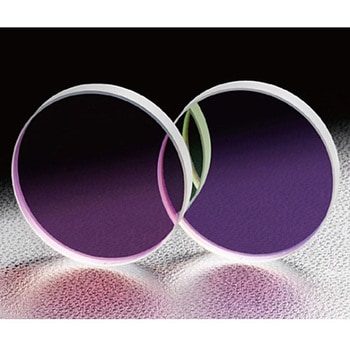

誘電体多層膜を使用しているので、膜の吸収による光量の損失がほとんどなく、効率よく光量分岐することができます。偏光特性がキューブタイプより小さいので、レーザ光源や直線偏光の光源に使用しても光量分岐が可能です。プレートタイプなので、基板を透過することで発生する波長分散や色収差が小さく、重量も軽量化できます。ビームが屈折しない平行平面タイプと、裏面反射によるゴーストや干渉の影響が小さいウェッジ基板タイプの2タイプがあります。ウェッジタイプは最も厚さが厚いところに、表面向きに矢印が印されています。※レーザ光などの直線偏光を使用する場合、偏光方位によって反射率や透過率が変化します。※厳密に分岐比を調整する場合は、偏光方位を45度に傾けるか、円偏光にしてご使用ください。※基板の屈折率と厚みによる効果で、入射光に対し透過光の光路が数mm平行移動します。(ウェッジタイプは光路の平行移動にビーム偏角約30分が加わります)。※45度以外の入射角度で使用した場合、透過率波長特性が変化します。※入射光の位相差は、透過光、反射光で保存されません。※位相差の補償には波長板をご利用ください。
