X軸アルミクロスローラステージ TAM-651シリーズ

内容量1個仕様【<X軸アルミクロスローラステージ>共通仕様】テーブル面サイズ:65×65mm、移動ガイド：クロスローラ、主要材質：アルミ、表面処理：黒アルマイト、耐荷重：196N(20.0kgf)、移動精度/真直度：2μm、移動精度/ピッチング：25″(TAM-651×25-M6、TAM-651×25UUは35″)、移動精度/ヨーイング：15″(TAM-651×25-M6、TAM-651×25UUは25″)、許容モーメント荷重/ピッチング：4.9N・m、許容モーメント荷重/ローリング：4.9N・m、許容モーメント荷重/ヨーイング：4.9N・m、モーメント剛性/ピッチング：0.3″/N・cm、モーメント剛性/ローリング：0.25″/N・cm、平行度：30μm、移動平行度：10μm、【個別仕様】移動量:±6.5mm、マイクロ操作位置：サイド、移動量/1回転：粗動：0.25mm 微動：0.005mm、マイクロメータ最小読取：粗動：0.005mm 微動：0.0005mm、質量：0.3kg アズワン品番61-6970-56 注文コード83972649 品番TAM-651SWPUU

参考基準価格(税別)￥50,700 販売価格(税込) ￥53,878

販売価格(税別)

￥48,980

この商品は仕様・アズワン品番が38種類から選べます他の種類を見る

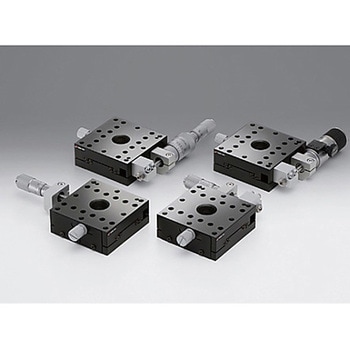

アルミ製のステージ本体にクロスローラーガイドを使用した、軽量で高精度な直動ステージです。
ステージ本体の固定・移動テーブル部タップともM6ボルトを使用するステージです。M6のタップをマトリクス状に加工された防振台・光学実験台などの上に直接取付ができます。※マイクロメータヘッドを固定している部品やマイクロメータヘッドの種類によりステージ上面から突出している場合があります。※ステージに取り付ける試料の形状により、固定できない場合や移動量が確保できない場合がありますのでご注意ください。

仕様【<X軸アルミクロスローラステージ>共通仕様】テーブル面サイズ:65×65mm、移動ガイド：クロスローラ、主要材質：アルミ、表面処理：黒アルマイト、耐荷重：196N(20.0kgf)、移動精度/真直度：2μm、移動精度/ピッチング：25″(TAM-651×25-M6、TAM-651×25UUは35″)、移動精度/ヨーイング：15″(TAM-651×25-M6、TAM-651×25UUは25″)、許容モーメント荷重/ピッチング：4.9N・m、許容モーメント荷重/ローリング：4.9N・m、許容モーメント荷重/ヨーイング：4.9N・m、モーメント剛性/ピッチング：0.3″/N・cm、モーメント剛性/ローリング：0.25″/N・cm、平行度：30μm、移動平行度：10μm、【個別仕様】移動量:±6.5mm、マイクロ操作位置：サイド、移動量/1回転：粗動：0.25mm 微動：0.005mm、マイクロメータ最小読取：粗動：0.005mm 微動：0.0005mm、質量：0.3kg アズワン品番61-6970-56
