「pcb」の検索結果

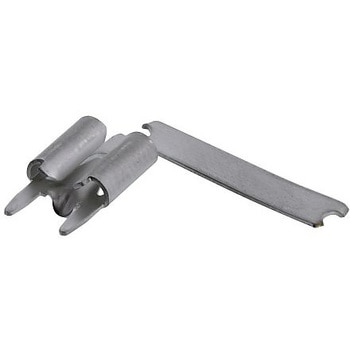

オス/メス メス併用可能製品 ユニバーサルMATE-N-LOKコネクタハウジングシリーズ Universal MATE-N-LOK適合電線サイズmm2 Min 0.5mm2適合電線サイズmm2 Max 2mm2表面処理：コンタクト 錫AWGコンタクト材質 真鍮AWGUL、CSA. TE Connectivity Universal MATE-N-LOK コンタクト. PCB コネクタコンタクトは、基板を構成する重要な部品です。コネクタから基板に電流を導電することで回路を完成させるために使用されます。コネクタは基板のコネクタハウジング内に収納されることが多い、特に複数のコネクタを使用する場合。 TE Connectivity Universal MATE-N-LOK コンタクトは、コンピュータ、ビジネスマシン、エンターテインメントセンター、商業用機器などの複数のリード接続をグループ化するためのコスト効率と信頼性に優れた手段です。コンタクトはスズ仕上げの真鍮製で、圧着終端に適しています。オス、メスの両方のコンタクトを用意しています。. 特長. コンタクトの向き：ストレート 終端タイプ：圧着 コネクタ・コンタクトの嵌合先：ワイヤーとケーブル. 用途. 家庭用電化製品 暖房 換気 空調 商業用 電源. MATE-N-LOKプラグハウジングについては品番 680-0890 680-0890 を参照；MATE-N-LOKレセプタクルハウジングについては品番 115-1761 115-1761 を参照；ポジティブクリンプ&ポークアセンブリ

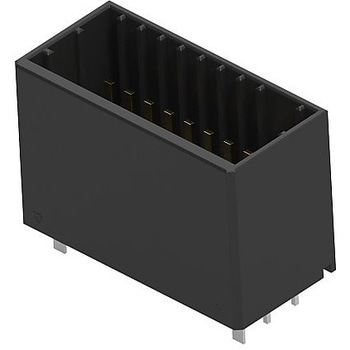

シリーズ = Dynamic 1000ピッチ = 2.5mm極数 = 10行数 = 2接続方向 = ストレートシュラウド/アンシュラウド = シュラウド実装タイプ = スルーホール実装結線方法 = はんだコンタクト材質 = 銅合金定格電流 = 5.0A定格電圧 = 250.0 VD-1200シリーズハウジングにかん合する製品については、代表品番 ； 706-4424 706-4424 を参照. Dynamic 1200シリーズヘッダ. TE Connectivity Dynamic Range D-1200シリーズヘッダには、安定性向上のためのすずめっき保持脚が付いています。 D-1200シリーズヘッダのPCBはんだテールにはすずめっき、コンタクトタブには金めっきが施されています。 D-1200シリーズヘッダの推奨PCB厚は、1.0～1.6 mmです。 D-1200シリーズヘッダは、かん合中にコンタクトが折れ曲がらないように設計されています。

DC電源コネクタタイプ = DCプラグ定格電流 = 10.7A接続方向 = ライトアングル定格電圧 = 25.0 V長さ = 20.6mm実装タイプ = PCBマウントピン径 = 2.5mm表面処理：コンタクト = 金， 錫コンタクト材質 = 銅合金シリーズ = DC-INTE Connectivity角型DC電源プラグ

定格電圧 600 ac/dcオス/メス オス実装タイプ ケーブルマウント定格電流 9.5Aハウジング材質 ナイロン動作温度 Min -55℃動作温度 Max +105℃TE Connectivity PCBコネクタハウジング ミニユニバーサルMATE-N-LOK. TE Connectivity の一般的な「 MATE-N-LOK 」コネクタ製品は、高品質のコネクタハウジングです。これらのハウジングは頑丈なナイロン製で、産業用途向けに設計されています。「 ATE-N-LOCK 」ハウジングは、確実なかん合保持のためのポジティブロックとパネル取り付け用フランジで完全に極性化されています。. 特長と利点:. ピンコンタクトとソケットコンタクトの両方の組み合わせに対応 完全に極性化され、誤かん合を防止 ポジティブロック機構により、かん合相手のコネクタに確実に接続することができます。 低挿抜力 小型で耐久性の高い設計 ユニバーサルMATE-N-LOCKコンタクト用(メーカーコネクタコンタクトのシリーズにある他のコネクタも適用可能) 電線対電線及び電線対パネルの構成 シーリングが必要な用途及び継手用の防滴設計 UL、CSA、及びVDE認定 さまざまなmm数のピッチ. 用途:. コンシューマエレクトロニクス 商業利用 電源 HVAC 照明 ポータブルデバイス

オス/メス メスUSBタイプ B結線方法 はんだUSBバージョン 2.0接続方向 ライトアングルポート数 1コンタクト材質 銅合金TE ConnectivityタイプBシリーズUSBコネクタ. TE Connectivity Mini USB コネクタシリーズ。これらの小型 USB コネクタは、非同期及びアイソクロナスデータ転送方式と互換性があります。また、 USB コネクタは極性化された基板実装コネクタで、正確な向きで接続でき、ホットプラグに対応し、プラグアンドプレイ機能を備えています。. 外側のハウジングは、強固なニッケルでできています PCB にフラッシュマウント USB 2.0 により、最大 60MB/ 秒の転送速度を実現 メスコネクタ ホットスワップ可能 正しい方向に向けて極性化されている 充電が可能 プラグアンドプレイ対応. ラップトップ デスクトップマザーボード MP3 プレーヤー GPS デバイス デジタルオーディオ モデム ゲームポート プリンタとスキャナ キーボード、マウス、ジョイスティック ポータブルストレージデバイス スマートフォン。

極数 6行数 2ピッチ 4.2mmオス/メス オスシリーズ Mini-Universal MATE-N-LOK併用可能製品 電線対基板コネクタ接続方向 ストレート長さ 14mmハウジング材質 ナイロンTE Connectivity PCBコネクタハウジング ミニユニバーサルMATE-N-LOK. TE Connectivity の一般的な「 MATE-N-LOK 」コネクタ製品は、高品質のコネクタハウジングです。これらのハウジングは頑丈なナイロン製で、産業用途向けに設計されています。「 ATE-N-LOCK 」ハウジングは、確実なかん合保持のためのポジティブロックとパネル取り付け用フランジで完全に極性化されています。. 特長と利点:. ピンコンタクトとソケットコンタクトの両方の組み合わせに対応 完全に極性化され、誤かん合を防止 ポジティブロック機構により、かん合相手のコネクタに確実に接続することができます。 低挿抜力 小型で耐久性の高い設計 ユニバーサルMATE-N-LOCKコンタクト用(メーカーコネクタコンタクトのシリーズにある他のコネクタも適用可能) 電線対電線及び電線対パネルの構成 シーリングが必要な用途及び継手用の防滴設計 UL、CSA、及びVDE認定 さまざまなmm数のピッチ. 用途:. コンシューマエレクトロニクス 商業利用 電源 HVAC 照明 ポータブルデバイス

動作特性 = モーメンタリイルミネーション = なしパネルのカットアウト直径 = 5.9mm実装タイプ = パネルマウント接点構成 = SPDTコンタクト定格電流 = 3 A @ 125 V acコンタクト材質 = 黄銅銀めっきメーカー型番 = 1977739-2TE接続パネル取り付けミニチュア押ボタン - MPSシリーズ. MPSシリーズのパネル取り付けミニチュア押ボタンには、スナップアクション機構が搭載されており、黄銅めっきのSPDT (MPS1)又はDPDT (MPS2)のブレークビフォアメーク型コンタクト(定格60 mA、30 Vdc)が備わっています。 これらのMPSシリーズミニチュア押ボタンには、黄銅ニッケルめっき8 mm拡張アクチュエータ、On-On又はOn-(On)スイッチ機能、1/4-40のねじ込みブッシュがあり、PCB取り付けピン又はワイヤラグで利用できます。 別売りの黒、緑、赤のキャップについては、必須アクセサリを参照
