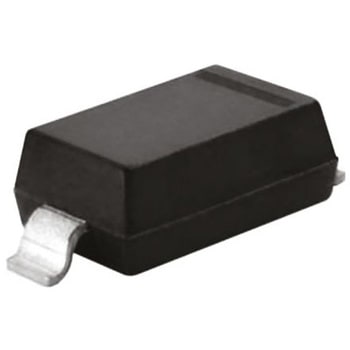

出力電流 = 20mA。入力電圧 = 45 V。AC/DC入力電圧 = dc。減光操作 = PWM。最大出力パワー = 460mW。用途 = AC照明パネル、車載照明、チャンネル文字、装飾照明、標識照明、スイッチコンタクトウェッティング。パッケージタイプ = SOD-123。ピン数 = 2。出力電圧 Max = 7.5V。先頭にNSVの付いたメーカー品番は、AEC-Q101規格に準拠した車載製品です。. ON Semiconductor リニア LED ドライバ

ロジックタイプ = ディレイライン。実装タイプ = 表面実装。パッケージタイプ = LQFP。ピン数 = 32。全タップ数 = 1024mm。絶対増加 = 10ps。ファーストタップ遅延時間 = 2.2ns。最大遅延時間 = 12.2ns。独立遅延入力数 = 10。動作温度 Min = -40 ℃

ロジックタイプ = NAND。実装タイプ = 表面実装。エレメント数 = 4。ゲートあたりの入力数 = 2。シュミットトリガ入力 = なし。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。動作供給電圧 Max = 6 V。高レベル出力電流 Max = -5.2mA。最大伝播遅延時間 @ 最大 CL = 15 ns @ 6 V， 18 ns @ 4.5 V， 90 ns @ 2 V。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。幅 = 4mm。74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS

実装タイプ = 表面実装。出力デバイス = ロジックゲート。最大順方向電圧 = 1.8V。チャンネル数 = 1。ピン数 = 8。パッケージタイプ = SOIC。入力電流タイプ = DC。標準上昇時間 = 50ns。最大入力電流 = 15 mA。絶縁電圧 = 3750 V ac。論理出力 = あり。標準降下時間 = 12ns。シリーズ = HCPL。オプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装。出力デバイス = ロジックゲート。最大順方向電圧 = 1.8V。チャンネル数 = 1。ピン数 = 8。パッケージタイプ = DIP。入力電流タイプ = DC。標準上昇時間 = 30ns。最大入力電流 = 30 mA。絶縁電圧 = 5000 Vrms。論理出力 = あり。標準降下時間 = 10ns。シリーズ = 6N137。オプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装。出力デバイス = MOSFET。最大順方向電圧 = 1.8V。チャンネル数 = 1。ピン数 = 8。パッケージタイプ = MDIP。入力電流タイプ = DC。標準上昇時間 = 60ns。最大入力電流 = 25 mA。絶縁電圧 = 5 kVrms。論理出力 = あり。標準降下時間 = 60ns。シリーズ = FOD。オプトカプラ、IGBT/MOSFETゲート駆動、Fairchild Semiconductor

実装タイプ = 表面実装。パッケージタイプ = SOD-323。最大連続 順方向電流 = 500mA。ピーク逆繰返し電圧 = 30V。ダイオード構成 = シングル。整流タイプ = ショットキーダイオード。ダイオードタイプ = ショットキー。ピン数 = 2。最大順方向降下電圧 = 620mV。1チップ当たりのエレメント数 = 1。ダイオードテクノロジー = ショットキーバリア。メーカー品番がNSV-、SBR-、又はS-から始まる製品は、AEC-Q101車載認定済みです。. ON Semiconductor ショットキーバリアダイオードです. この ON Semiconductor ショットキーパワー整流器は、バリア金属を使用したショットキーバリア原理を採用し、最高の順方向電圧降下 - 逆電流交換を実現しています。小型軽量であることが重要なあらゆる表面実装用途向けの、低電圧、高周波整流、還流、極性保護ダイオードに適しています。. 鉛フリー 自動化された最適なボードアセンブリ向けに設計 ストレス保護ガード エポキシ成形ケース 11.7mg の軽量パッケージ

実装タイプ = 表面実装。出力デバイス = ロジックゲート。最大順方向電圧 = 1.8V。チャンネル数 = 1。ピン数 = 5。パッケージタイプ = Mini-Flat。標準上昇時間 = 20ns。最大入力電流 = 50 mA。絶縁電圧 = 3.75 kVrms。論理出力 = あり。標準降下時間 = 10ns。シリーズ = FODM。オプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装。出力デバイス = ロジックゲート。最大順方向電圧 = 1.8V。チャンネル数 = 1。ピン数 = 5。パッケージタイプ = Mini-Flat。標準上昇時間 = 20ns。最大入力電流 = 50 mA。絶縁電圧 = 3750 Vrms ac。論理出力 = あり。標準降下時間 = 10ns。シリーズ = FODM。オプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装。出力デバイス = ロジックゲート。最大順方向電圧 = 6.5V。ピン数 = 8。パッケージタイプ = SOIC。入力電流タイプ = DC。標準上昇時間 = 5ns。最大入力電流 = 10 μA。絶縁電圧 = 3750 V ac。論理出力 = あり。標準降下時間 = 4.8ns。シリーズ = FOD。オプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装。出力デバイス = ロジックゲート。最大順方向電圧 = 1.8V。ピン数 = 5。パッケージタイプ = SO。入力電流タイプ = DC。標準上昇時間 = 20ns。最大入力電流 = 50 mA。絶縁電圧 = 3750 V ac。論理出力 = あり。標準降下時間 = 10ns。シリーズ = FODM。オプトカプラ、ロジック出力、Fairchild Semiconductor

ロジックタイプ = インバータ。入力タイプ = シュミットトリガ。1チップ当たりのエレメント数 = 6。シュミットトリガ入力 = あり。最大伝播遅延時間 @ 最大 CL = 125 ns @ 2 V， 21 ns @ 6 V， 25 ns @ 4.5 V。高レベル出力電流 Max = -5.2mA。低レベル出力電流 Max = 5.2mA。実装タイプ = 表面実装。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。寸法 = 8.75 x 4 x 1.5mm。動作供給電圧 Max = 6 Vmm。幅 = 4mm。74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS

ロジックタイプ = AND。実装タイプ = 表面実装。エレメント数 = 4。ゲートあたりの入力数 = 2。シュミットトリガ入力 = なし。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。動作供給電圧 Max = 6 V。高レベル出力電流 Max = -5.2mA。最大伝播遅延時間 @ 最大 CL = 121 ns @ 2 V， 20 ns @ 6 V， 24 ns @ 4.5 V。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。寸法 = 8.75 x 4 x 1.5mm。74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS

実装タイプ = 表面実装。出力デバイス = ロジックゲート。最大順方向電圧 = 1.8V。チャンネル数 = 2。ピン数 = 8。パッケージタイプ = SOIC。入力電流タイプ = DC。標準上昇時間 = 17ns。最大入力電流 = 50 mA。絶縁電圧 = 3750 V ac。論理出力 = あり。標準降下時間 = 5ns。シリーズ = HCPL。オプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装。出力デバイス = ロジックゲート。最大順方向電圧 = 1.8V。チャンネル数 = 1。ピン数 = 8。パッケージタイプ = SOIC。入力電流タイプ = DC。標準上昇時間 = 22ns。最大入力電流 = 50 mA。絶縁電圧 = 3750 Vrms。論理出力 = あり。標準降下時間 = 3ns。シリーズ = FOD。オプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装。出力デバイス = オープンコレクタ。最大順方向電圧 = 1.8V。チャンネル数 = 2。ピン数 = 8。パッケージタイプ = SOIC。入力電流タイプ = DC。標準上昇時間 = 16ns。最大入力電流 = 50 mA。絶縁電圧 = 2500 Vrms。論理出力 = あり。標準降下時間 = 4ns。シリーズ = HCPL。オプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装。出力デバイス = ロジックゲート。最大順方向電圧 = 1.8V。チャンネル数 = 1。ピン数 = 8。パッケージタイプ = SOIC。入力電流タイプ = DC。標準上昇時間 = 50ns。最大入力電流 = 15 mA。絶縁電圧 = 3.75 kVrms。論理出力 = あり。標準降下時間 = 12ns。シリーズ = HCPL。オプトカプラ、ロジック出力、Fairchild Semiconductor

トランジスタタイプ = NPN。最大DCコレクタ電流 = 2 A。最大コレクタ- エミッタ間電圧 = 40 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。最大パワー消費 = 460 mW。最小DC電流ゲイン = 200。トランジスタ構成 = シングル。最大コレクタ-ベース間電圧 = 40 V dc。最大エミッタ-ベース間電圧 = 6 V。最大動作周波数 = 100 MHz。ピン数 = 3。1チップ当たりのエレメント数 = 1。動作温度 Max = +150 ℃mm。先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. 汎用NPNトランジスタ、1 A超、ON Semiconductor

実装タイプ = 表面実装。パッケージタイプ = SOD-923。最大連続 順方向電流 = 100mA。ピーク逆繰返し電圧 = 30V。ダイオード構成 = シングル。整流タイプ = ショットキーダイオード。ダイオードタイプ = ショットキー。ピン数 = 2。最大順方向降下電圧 = 525mV。1チップ当たりのエレメント数 = 1。ダイオードテクノロジー = ショットキーバリア。ピーク非繰返し順方向サージ電流 = 1A。メーカー品番がNSV-、SBR-、又はS-から始まる製品は、AEC-Q101車載認定済みです。. ON Semiconductor ショットキーバリアダイオードです. この ON Semiconductor ショットキーパワー整流器は、バリア金属を使用したショットキーバリア原理を採用し、最高の順方向電圧降下 - 逆電流交換を実現しています。小型軽量であることが重要なあらゆる表面実装用途向けの、低電圧、高周波整流、還流、極性保護ダイオードに適しています。. 鉛フリー 自動化された最適なボードアセンブリ向けに設計 ストレス保護ガード エポキシ成形ケース 11.7mg の軽量パッケージ

実装タイプ = 表面実装。パッケージタイプ = DSN ( 0402 )。最大連続 順方向電流 = 500mA。ダイオード構成 = シングル。整流タイプ = ショットキーダイオード。ダイオードタイプ = ショットキー。ピン数 = 2。最大順方向降下電圧 = -400mV。1チップ当たりのエレメント数 = 1。ダイオードテクノロジー = ショットキーバリア。ピーク非繰返し順方向サージ電流 = 10A。このショットキーダイオードは、低順方向電圧降下と低漏洩電流向けに最適化されており、基板スペースを節約するチップスケールパッケージ( CSP )に収められています。熱抵抗が低いため、設計者は効率を向上させ、省スペース要件を満たすという厳しい課題に対応できます。低順方向電圧降下( VF ) 利点 効率性の向上 最終製品 ポータブル製品 / 消費者向け製品 用途 逆電圧及び逆電流の保護

最大スイッチング周波数 = 32 kHz。出力電圧 = 28 V。出力電流 = 500 mA。出力数 = 1。実装タイプ = 表面実装ns。上昇時間 = 70ns。トポロジー = フライバック。寸法 = 5 x 4 x 1.5mm。PWM コントローラタイプ = 電流モードmm。幅 = 4mm。高さ = 1.5mm。動作供給電圧 Max = 28 V。AC-DCオフラインコントローラ、NCP / NCVシリーズ、ON Semiconductor. 2 次側電源、同期整流コントローラ固定周波数フライバック / フォワードPWMコントローラです。

実装タイプ = 表面実装。出力デバイス = 光電センサ。最大順方向電圧 = 1.8V。チャンネル数 = 1。ピン数 = 8。パッケージタイプ = DIP。入力電流タイプ = DC。標準上昇時間 = 30ns。最大入力電流 = 200 mA。絶縁電圧 = 5000 V ac。論理出力 = あり。標準降下時間 = 10ns。シリーズ = 6N137。特殊機能 = コンピュータ周辺機器インターフェイス、データ多重化、パルストランス代替品。オプトカプラ、ロジック出力、Fairchild Semiconductor

論理回路 = VHCT。ロジックタイプ = 非反転。チャンネル数 = 1。入力タイプ = LS-TTL。出力タイプ = CMOS。極性 = 非反転。実装タイプ = 表面実装。パッケージタイプ = TSSOP。ピン数 = 14。最大伝播遅延時間 @ 最大 CL = 13ns。動作供給電圧 Max = 5.5 Vmm。幅 = 4.5mm。高速： tpd = 3.5 ns (標準) @ VCC = 5 V 低消費電力： ICC = 2 mA (最大) @ TA = 25 ° C TTL 互換入力： VIL = 0.8 V 、 VIH = 2.0 V CMOS 対応出力： VOH> 0.8VCC 、 VOL< 0.1VCC @ 負荷 入力及び出力でのパワーダウン保護機能を実現

ロジックタイプ = インバータ。1チップ当たりのエレメント数 = 6。シュミットトリガ入力 = なし。最大伝播遅延時間 @ 最大 CL = 7 ns @ 5 V， 9 ns @ 3.3 V。高レベル出力電流 Max = -24mA。低レベル出力電流 Max = 24mA。実装タイプ = 表面実装。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = AC。寸法 = 8.75 x 4 x 1.5mm。動作供給電圧 Max = 6 Vmm。幅 = 4mm。74ACファミリ、Fairchild Semiconductor. アドバンスドCMOSロジック 動作電圧: 1.5 → 5.5及び2 → 6 互換性: 入力CMOS、出力CMOS

ロジックタイプ = インバータ。入力タイプ = シュミットトリガ。1チップ当たりのエレメント数 = 6。シュミットトリガ入力 = あり。最大伝播遅延時間 @ 最大 CL = 10 ns @ 5 V， 13.5 ns @ 3.3 V。高レベル出力電流 Max = -24mA。低レベル出力電流 Max = 24mA。実装タイプ = 表面実装。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = AC。寸法 = 8.75 x 4 x 1.5mm。動作供給電圧 Max = 6 Vmm。幅 = 4mm。74ACファミリ、Fairchild Semiconductor. アドバンスドCMOSロジック 動作電圧: 1.5 → 5.5及び2 → 6 互換性: 入力CMOS、出力CMOS

実装タイプ = 表面実装。パッケージタイプ = TSSOP。ピン数 = 16。ロジックタイプ = レベルシフタmm。伝播遅延テスト条件 = 50pF。最大伝播遅延時間 @ 最大 CL = 280 ns @ 50 pF。動作温度 Max = +125 ℃。動作供給電圧 Min = 3 V。自動車規格 = AEC-Q100

実装タイプ = 表面実装。パッケージタイプ = SC-75。最大連続 順方向電流 = 200mA。ダイオード構成 = デュアルコモンアノード。整流タイプ = 汎用。ダイオードタイプ = 高速。ピン数 = 3。1チップ当たりのエレメント数 = 2。ピーク逆回復時間 = 6ns。ピーク非繰返し順方向サージ電流 = 500mA

ロジックタイプ = バッファ。実装タイプ = 表面実装。エレメント数 = 6。パッケージタイプ = TSSOP。ピン数 = 14。論理回路 = LCX。動作供給電圧 Max = 5.5 V。最大伝播遅延時間 @ 最大 CL = 3.7 ns @ 50 pF。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 32mA。幅 = 4.5mm

ピーク感度波長 = 880nm。パッケージタイプ = T-1 3/4。実装タイプ = スルーホール実装。ピン数 = 2。ダイオード材質 = Si。最小検出波長 = 700nm。最大検出波長 = 1100nm。標準降下時間 = 5ns。長さ = 4.95mm。高さ = 8.77mm。直径 = 6.1mm。標準上昇時間 = 5ns。QSD2030F PINフォトダイオード. Fairchild SemiconductorのQSD2030Fは、プラスチックシリコンPINフォトダイオードです。 標準の5 mm(T-1 3/4)スルーホールパッケージに収められています。 QSD2030Fは、周囲の可視光を遮断する昼光フィルタを備えた黒色のエポキシ製パッケージに収納されています。. QSD2030Fフォトダイオードの特長: PINフォトダイオード 5 mm(T-1 3/4)パッケージ 広いレセプション角度: 40° 昼光フィルタ 高感度 波長: 880 nm 検出面積: 1.245 x 1.245 mm

論理回路 = HC。ロジックタイプ = バッファ， ドライバ， 非反転バッファ。回路数 = 1。出力タイプ = 3ステート。極性 = 非反転。実装タイプ = 表面実装。パッケージタイプ = SOIC。ピン数 = 20。最大伝播遅延時間 @ 最大 CL = 120ns。寸法 = 12.95 x 7.6 x 2.4mm。動作供給電圧 Min = 2 V。伝播遅延テスト条件 = 10pF

最大スイッチング周波数 = 190 kHz。出力電圧 = 7.5 V。コントロール方法 = 電流。降下時間 = 120ns。パッケージタイプ = SOPns。ピン数 = 8。寸法 = 5 x 4 x 1.5mm。PWM コントローラタイプ = 電流モードmm。幅 = 4mm。高さ = 1.5mm。動作温度 Min = -40 ℃。フライバック / フォワードPWMコントローラ、Fairchild Semiconductor
