チャンネルタイプ = P。最大連続ドレイン電流 = 5.3 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 50 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 2500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 4mm。動作温度 Min = -55 ℃mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。IDSSドレイン-ソースカットオフ電流 = -2 to -15mA。最大ドレイン-ソース間電圧 = 15 V。最大ゲート-ソース間電圧 = +30 V。最大ドレイン-ゲート間電圧 = -30V。トランジスタ構成 = シングル。実装タイプ = 表面実装。パッケージタイプ = SOT-23。ピン数 = 3。寸法 = 2.9 x 1.3 x 1.04mm。幅 = 1.3mm。PチャンネルJFET、Fairchild Semiconductor

パッケージタイプ = TO-3P。実装タイプ = スルーホール。最大パワー消費 = 312 W。ピン数 = 3。1チップ当たりのエレメント数 = 1。寸法 = 16.2 x 5 x 18.9mm。UniFETTM MOSFET は、プレーナストライプと DMOS テクノロジーをベースにした高電圧 MOSFET ファミリです。この MOSFET は、オン状態の抵抗を低減し、スイッチング性能及びアバランシェエネルギー強度を高めるように調整されています。このデバイスファミリは、力率補正( PFC )、フラットパネルディスプレイ( FPD ) TV 電源、 ATX 、電子ランプバラストなどのスイッチング電源コンバータ用途に適しています。RDS ( ON ) = 70 m Ω (標準) @ VGS = 10 V 、 ID = 19 A 低ゲート電荷量(標準) 60 nC ) 低 CRSs (標準) 60PF ) ESD改善機能 用途 この製品は汎用で、さまざまな用途に適しています。

チャンネルタイプ = P。最大連続ドレイン電流 = 8.4 A。最大ドレイン-ソース間電圧 = 40 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 42 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 69 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 6.22mm。動作温度 Min = -55 ℃mm。自動車用PチャンネルMOSFET、Fairchild Semiconductor. Fairchild Semiconductorは、品質、安全性、信頼性の基準を徹底的に遵守することで、自動車市場における複雑な課題を解決するソリューションを提供しています。

チャンネルタイプ = P。最大連続ドレイン電流 = 6.7 A。最大ドレイン-ソース間電圧 = 40 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 69 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1.4V。最大パワー消費 = 42 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 6.22mm。高さ = 2.39mm。自動車用PチャンネルMOSFET、Fairchild Semiconductor. Fairchild Semiconductorは、品質、安全性、信頼性の基準を徹底的に遵守することで、自動車市場における複雑な課題を解決するソリューションを提供しています。

チャンネルタイプ = P。最大連続ドレイン電流 = 6.6 A。最大ドレイン-ソース間電圧 = 100 V。パッケージタイプ = DPAK (TO-252)。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 530 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 2500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -30 V， +30 V。標準ゲートチャージ @ Vgs = 12 nC @ 10 Vmm。高さ = 2.3mm。自動車用PチャンネルMOSFET、Fairchild Semiconductor. Fairchild Semiconductorは、品質、安全性、信頼性の基準を徹底的に遵守することで、自動車市場における複雑な課題を解決するソリューションを提供しています。

チャンネルタイプ = P。最大連続ドレイン電流 = 8.8 A。最大ドレイン-ソース間電圧 = 30 V。パッケージタイプ = SOIC。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 20 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 2500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。長さ = 5mm。動作温度 Min = -55 ℃mm。自動車用PチャンネルMOSFET、Fairchild Semiconductor. Fairchild Semiconductorは、品質、安全性、信頼性の基準を徹底的に遵守することで、自動車市場における複雑な課題を解決するソリューションを提供しています。

チャンネルタイプ = P。最大連続ドレイン電流 = 13.5 A。最大ドレイン-ソース間電圧 = 20 V。パッケージタイプ = SOIC。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 9 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.4V。最大パワー消費 = 2500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -8 V， +8 V。長さ = 5mm。動作温度 Min = -55 ℃mm。自動車用PチャンネルMOSFET、Fairchild Semiconductor. Fairchild Semiconductorは、品質、安全性、信頼性の基準を徹底的に遵守することで、自動車市場における複雑な課題を解決するソリューションを提供しています。

チャンネルタイプ = N， P。最大連続ドレイン電流 = 460 mA， 680 mA。最大ドレイン-ソース間電圧 = 25 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 6。最大ドレイン-ソース間抵抗 = 1.1 Ω， 450 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.65V。最大パワー消費 = 900 mW。トランジスタ構成 = 絶縁型。最大ゲート-ソース間電圧 = -8 V， +8 V。幅 = 1.7mm。高さ = 1mm。デジタルFET、Fairchild Semiconductor

チャンネルタイプ = P。最大連続ドレイン電流 = 9.4 A。最大ドレイン-ソース間電圧 = 60 V。パッケージタイプ = DPAK (TO-252)。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 185 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 2500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -30 V， +30 V。幅 = 6.1mm。動作温度 Min = -55 ℃mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 180 mA。最大ドレイン-ソース間電圧 = 60 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 5 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 360 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 1.3mm。高さ = 0.93mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

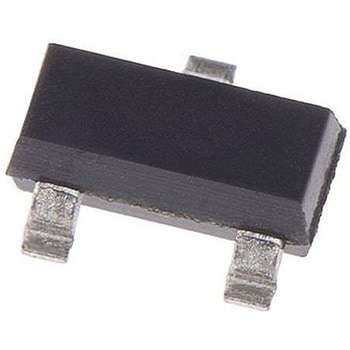

チャンネルタイプ = P。最大連続ドレイン電流 = 900 mA。最大ドレイン-ソース間電圧 = 30 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 300 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.8V。最大パワー消費 = 500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 1.4mm。動作温度 Min = -55 ℃mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

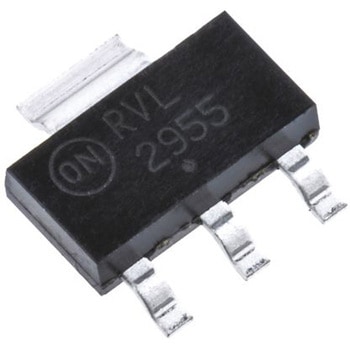

チャンネルタイプ = P。最大連続ドレイン電流 = 2.5 A。最大ドレイン-ソース間電圧 = 60 V。パッケージタイプ = SOT-223。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 300 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 3000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 3.56mm。高さ = 1.6mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 5.7 A。最大ドレイン-ソース間電圧 = 200 V。パッケージタイプ = DPAK (TO-252)。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 690 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 3V。最大パワー消費 = 2500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -30 V， +30 V。幅 = 6.1mm。動作温度 Min = -55 ℃mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 3.5 A。最大ドレイン-ソース間電圧 = 20 V。パッケージタイプ = SOIC。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 130 mΩ。チャンネルモード = エンハンスメント型。最大パワー消費 = 2.5 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -8 V， +8 V。幅 = 4mm。動作温度 Min = -55 ℃mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 120 mA。最大ドレイン-ソース間電圧 = 60 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 10 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 360 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 1.3mm。高さ = 0.93mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 460 mA。最大ドレイン-ソース間電圧 = 25 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 1.1 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.65V。最大パワー消費 = 350 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = +8 V。幅 = 1.3mm。動作温度 Min = -55 ℃mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 5 A。最大ドレイン-ソース間電圧 = 30 V。パッケージタイプ = SOT-223。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 65 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 3000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 3.56mm。動作温度 Min = -65 ℃mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 7.5 A。最大ドレイン-ソース間電圧 = 30 V。パッケージタイプ = SOT-223。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 54 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 3 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 3.7mm。高さ = 1.7mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 27 A。最大ドレイン-ソース間電圧 = 60 V。シリーズ = QFET。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 70 mΩ。チャンネルモード = エンハンスメント型。最大ゲートしきい値電圧 = 4V。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 120000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 4.7mm。動作温度 Min = -55 ℃mm。Fairchild Semiconductor QFETR PチャンネルMOSFET. Fairchild Semiconductorの最新のQFETRプレーナ型MOSFETは、先進の独自技術を使用し、電源、PFC(力率補正)、DC-DCコンバータ、PDP(プラズマディスプレイパネル)、照明用バラスト、モーションコントロールなどの幅広い用途で、最高クラスの動作性能を実現します。 オン抵抗(RDS(on))を下げることでオン状態の損失を低減し、ゲート電荷(Qg)や出力容量(Coss)を下げることでスイッチング時の損失を低減します。先進的なQFETRプロセス技術を使用して、競合のプレーナ型MOSFETデバイスよりも優れた性能指数(FOM)を提供することができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 5.2 A。最大ドレイン-ソース間電圧 = 200 V。シリーズ = QFET。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 690 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 3V。最大パワー消費 = 45 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -30 V， +30 V。長さ = 10.36mm。高さ = 16.07mm。Fairchild Semiconductor QFETR PチャンネルMOSFET. Fairchild Semiconductorの最新のQFETRプレーナ型MOSFETは、先進の独自技術を使用し、電源、PFC(力率補正)、DC-DCコンバータ、PDP(プラズマディスプレイパネル)、照明用バラスト、モーションコントロールなどの幅広い用途で、最高クラスの動作性能を実現します。 オン抵抗(RDS(on))を下げることでオン状態の損失を低減し、ゲート電荷(Qg)や出力容量(Coss)を下げることでスイッチング時の損失を低減します。先進的なQFETRプロセス技術を使用して、競合のプレーナ型MOSFETデバイスよりも優れた性能指数(FOM)を提供することができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 17 A。最大ドレイン-ソース間電圧 = 60 V。シリーズ = QFET。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 120 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 79 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 4.7mm。高さ = 9.4mm。Fairchild Semiconductor QFETR PチャンネルMOSFET. Fairchild Semiconductorの最新のQFETRプレーナ型MOSFETは、先進の独自技術を使用し、電源、PFC(力率補正)、DC-DCコンバータ、PDP(プラズマディスプレイパネル)、照明用バラスト、モーションコントロールなどの幅広い用途で、最高クラスの動作性能を実現します。 オン抵抗(RDS(on))を下げることでオン状態の損失を低減し、ゲート電荷(Qg)や出力容量(Coss)を下げることでスイッチング時の損失を低減します。先進的なQFETRプロセス技術を使用して、競合のプレーナ型MOSFETデバイスよりも優れた性能指数(FOM)を提供することができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 1.33 A。最大ドレイン-ソース間電圧 = 500 V。シリーズ = QFET。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 4.9 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 3V。最大パワー消費 = 50 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -30 V， +30 V。長さ = 6.73mm。高さ = 2.39mm。Fairchild Semiconductor QFETR PチャンネルMOSFET. Fairchild Semiconductorの最新のQFETRプレーナ型MOSFETは、先進の独自技術を使用し、電源、PFC(力率補正)、DC-DCコンバータ、PDP(プラズマディスプレイパネル)、照明用バラスト、モーションコントロールなどの幅広い用途で、最高クラスの動作性能を実現します。 オン抵抗(RDS(on))を下げることでオン状態の損失を低減し、ゲート電荷(Qg)や出力容量(Coss)を下げることでスイッチング時の損失を低減します。先進的なQFETRプロセス技術を使用して、競合のプレーナ型MOSFETデバイスよりも優れた性能指数(FOM)を提供することができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 1.8 A。最大ドレイン-ソース間電圧 = 150 V。シリーズ = QFET。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 3.6 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 3V。最大パワー消費 = 42000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -30 V， +30 V。幅 = 3mm。動作温度 Min = -55 ℃mm。Fairchild Semiconductor QFETR PチャンネルMOSFET. Fairchild Semiconductorの最新のQFETRプレーナ型MOSFETは、先進の独自技術を使用し、電源、PFC(力率補正)、DC-DCコンバータ、PDP(プラズマディスプレイパネル)、照明用バラスト、モーションコントロールなどの幅広い用途で、最高クラスの動作性能を実現します。 オン抵抗(RDS(on))を下げることでオン状態の損失を低減し、ゲート電荷(Qg)や出力容量(Coss)を下げることでスイッチング時の損失を低減します。先進的なQFETRプロセス技術を使用して、競合のプレーナ型MOSFETデバイスよりも優れた性能指数(FOM)を提供することができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 19 A。最大ドレイン-ソース間電圧 = 60 V。シリーズ = QFET。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 70 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 120 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 4.7mm。動作温度 Min = -55 ℃mm。Fairchild Semiconductor QFETR PチャンネルMOSFET. Fairchild Semiconductorの最新のQFETRプレーナ型MOSFETは、先進の独自技術を使用し、電源、PFC(力率補正)、DC-DCコンバータ、PDP(プラズマディスプレイパネル)、照明用バラスト、モーションコントロールなどの幅広い用途で、最高クラスの動作性能を実現します。 オン抵抗(RDS(on))を下げることでオン状態の損失を低減し、ゲート電荷(Qg)や出力容量(Coss)を下げることでスイッチング時の損失を低減します。先進的なQFETRプロセス技術を使用して、競合のプレーナ型MOSFETデバイスよりも優れた性能指数(FOM)を提供することができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 130 mA。最大ドレイン-ソース間電圧 = 50 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 10 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.8V。最大パワー消費 = 360 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。標準ゲートチャージ @ Vgs = 0.9 nC @ 5 Vmm。高さ = 0.93mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 1.9 A。最大ドレイン-ソース間電圧 = 20 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 6。最大ドレイン-ソース間抵抗 = 270 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.4V。最大パワー消費 = 960 mW。トランジスタ構成 = 絶縁型。最大ゲート-ソース間電圧 = -8 V， +8 V。幅 = 1.7mm。動作温度 Min = -55 ℃mm。Fairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A. PowerTrenchR MOSFETは、最適化されたスイッチングを行いシステム効率と電力密度を向上させます。これらの製品は、低ゲート電荷(Qg)、低逆回復電荷(Qrr)、ソフト逆回復ボディダイオードをを組み合わせることにより、AC/DC電源における同期整流用の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、電荷バランスを提供する遮蔽ゲート構造を採用しています。この高度な技術を利用することで、このデバイスのFOM(性能指数)は前世代の製品よりも大幅に低くなっています。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバ回路の除去、または高電圧定格MOSFETを置き換えることができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 8.8 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 35 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 2.5 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 3.9mm。順方向ダイオード電圧 = 1.2V。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。最大連続ドレイン電流 = 11 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 30 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 52 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 6.22mm。動作温度 Min = -55 ℃mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。最大連続ドレイン電流 = 20 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 5 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 2500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 4mm。動作温度 Min = -55 ℃mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。最大連続ドレイン電流 = 1.3 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 180 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.8V。最大パワー消費 = 500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 1.4mm。動作温度 Min = -55 ℃mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。最大連続ドレイン電流 = 2.4 A。最大ドレイン-ソース間電圧 = 20 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 52 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.4V。最大パワー消費 = 500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -8 V， +8 V。幅 = 1.4mm。高さ = 0.94mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。最大連続ドレイン電流 = 8 A。最大ドレイン-ソース間電圧 = 12 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 6。最大ドレイン-ソース間抵抗 = 97 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.4V。最大パワー消費 = 2.1 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -8 V， +8 V。幅 = 1.6mm。動作温度 Min = -55 ℃mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。最大連続ドレイン電流 = 800 mA。最大ドレイン-ソース間電圧 = 150 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 2.2 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 1.5 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 1.4mm。動作温度 Min = -55 ℃mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。最大連続ドレイン電流 = 6.9 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 22 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 1600 mW。トランジスタ構成 = 絶縁型。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 4mm。高さ = 1.5mm。Fairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A. PowerTrenchR MOSFETは、最適化されたスイッチングを行いシステム効率と電力密度を向上させます。これらの製品は、低ゲート電荷(Qg)、低逆回復電荷(Qrr)、ソフト逆回復ボディダイオードをを組み合わせることにより、AC/DC電源における同期整流用の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、電荷バランスを提供する遮蔽ゲート構造を採用しています。この高度な技術を利用することで、このデバイスのFOM(性能指数)は前世代の製品よりも大幅に低くなっています。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバ回路の除去、または高電圧定格MOSFETを置き換えることができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 1.5 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 125 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 1.4mm。動作温度 Min = -55 ℃mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。最大連続ドレイン電流 = 7 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 23 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 2000 mW。トランジスタ構成 = 絶縁型。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 4mm。高さ = 1.5mm。Fairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A. PowerTrenchR MOSFETは、最適化されたスイッチングを行いシステム効率と電力密度を向上させます。これらの製品は、低ゲート電荷(Qg)、低逆回復電荷(Qrr)、ソフト逆回復ボディダイオードをを組み合わせることにより、AC/DC電源における同期整流用の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、電荷バランスを提供する遮蔽ゲート構造を採用しています。この高度な技術を利用することで、このデバイスのFOM(性能指数)は前世代の製品よりも大幅に低くなっています。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバ回路の除去、または高電圧定格MOSFETを置き換えることができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 3.4 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 130 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 3000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 3.56mm。動作温度 Min = -55 ℃mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P。最大連続ドレイン電流 = 2.4 A。最大ドレイン-ソース間電圧 = 20 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 52 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.4V。最大パワー消費 = 500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -8 V， +8 V。長さ = 2.92mm。高さ = 0.94mm。PowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。
