コンセントバー

NEMA L6-30(接地形2P 30A 250V)の入力プラグを使ってIEC C-19(接地形2P 20A 250V)の電源を供給することができ 19インチラックの1Uサイズに取付可能な、20Aサーキットプロテクター付4ヶ口コンセントバーです。 添付のブラケットは本体両側面に5パターンの取付が可能なため、ラックの水平・垂直方向、背面・側面取付など、さまざまな電源環境に対応します。 本体は頑強な鋼板製で、容易に電源管理を行えるようにグループ表示と番号表示を施しています。別売でラックの40mm内側に筐体を設置させることができるブラケットがあります。

NEMA L6-30(接地形2P 30A 250V)の入力プラグを使ってIEC C-13(接地形2P 15A 250V)の電源を供給することができ、19インチラックの1Uサイズに取付可能な、15Aサーキットプロテクター付8ヶ口コンセントバーです。添付のブラケットは本体両側面に5パターンの取付が可能なため、ラックの水平・垂直方向、背面・側面取付など、さまざまな電源環境に対応します。本体は頑強な鋼板製で、容易に電源管理を行えるようにグループ表示と番号表示を施しています。別売でラックの40mm内側に筐体を設置させることができるブラケットがあります。

19インチマウント(1U)可能なコンセントバー

NEMA L5-30(接地形2P 30A 125V)の入力で抜止形15Aの電源2ヶを供給することができる、分岐用の2ヶ口コンセントバーです。 それぞれのさし込み口には過電流を感知してピンが突出するのと同時に電流を遮断する15Aサーキットプロテクターを搭載。 それぞれのさし込み口で15Aをフルに使用したい場合や、2ラインで電源を管理したい場合など、ラックの内外を問わず様々な電源環境の構築に貢献します。 取り外しが可能なブラケットにより、19インチラックの垂直方向に取り付けて使用することが可能です。別売の取付金具を使用することによって、1Uサイズにも取付可能です。

20A入力で抜止形15Aの電源が供給でき、19インチラックの1Uサイズに取付可能。最小スペースでの取り付けにこだわった、コンパクトタイプの6ヶ口コンセントバーです。フレームラックの約40mm内側に筐体を設置できるブラケット付で、ラックの正面カバーを閉じた状態でも、コンセントバーのさし込み口へのプラグ挿入が可能になります。電線を接続する端子台は、結線状態が一目で分かる透明カバー仕様です。電気用品安全法(PSE)適合品です。

負荷容量は1500ワットまでお使いいただけます。

サーバーラック用のコンセントバー

サーバーラック用のコンセントバー

サーバーラック用のコンセントバー

サーバーラック用のコンセントバー

20A入力でIEC C13の電源が供給でき、 19インチラックの垂直方向に設置可能な、赤色の6ヶ口コンセントバー 3mコードセット品です。付属のプラグも同色化させたことで、更なる容易な電源系統の識別が可能になりました。電源管理を容易に行えるよう、各さし込み口には数字で番号表記を施しました。スライド式レールと取付金具をなくしたことで省スペース化に貢献するスリムタイプ仕様となっています。すべてのさし込み口にIEC C14プラグ使用時の脱落を防ぐ、プラグ固定用のコードクランプ(別売)取付穴が付いています。電気用品安全法(PSE)適合品です。

20A入力でIEC C-13の電源が供給でき、19インチラックの垂直方向に搭載可能な12ヶ口コンセントバーです。スライド式レールと取付金具をなくしたことで省スペース化に貢献するスリムタイプ仕様となっています。電源管理を容易に行えるように、各さし込み口に数字で番号表記を施しました。すべてのさし込み口に、IEC C-14プラグ使用時の不意な脱落を防ぐ簡易ロック機能を搭載しています。電気用品安全法(PSE)適合品です。

19インチパネルマウントできる金具で、別売のコンセントバー(DZ-1002006CやDZ-2002006CS)を取り付けできます。EIA規格の19インチラック用ですが、JIS規格のラックにも取り付けできます。付属のオープンブッシュに通すことで、コードの保護と固定が可能です。取付パネルは、前後に位置を変更できます。

ラックに収納された多くの機器にAC電源を供給することができます。AC200V仕様で、電流容量は20A/30A(30Aは15Aが2系統)から選択できます。サーキットプロテクタ付の機種は、ブレーカーに比べて約60%の薄さのサーキットプロテクタ(20A)が、本体にフラットに収まっています。30A(15Aが2系統)の機種はそれぞれにサーキットプロテクタが装備され、15Aまで使用できます。※定格電流20Aのサーキットプロテクタを搭載していますが、系統毎の定格電流15Aを超えない範囲でご使用ください。警報接点付サーキットプロテクタタイプは、トリップ時には接点回路が連動します。電流計付の機種は、現在の電流値が電流モニター(LED表示)に赤色表示されます。電流モニターの表示は、各系統毎の合計値および2系統の合算値を切り替えることができます。またピーク電流値(電源が投入されてからのピーク値)の表示、ピークリセットも可能です。コンセントは、ロック機構を内部に備えるため、各メーカーの汎用プラグを差し込むだけで抜止ロックがかかります。ケーブル長さは、3mです。外側のケースは強固なアルミ合金及び衝撃に強い熱可塑性樹脂を使用し、プラグ差込口及びねじ端子部には熱に強い熱硬化性樹脂を使用した安全な構造です。取付用の長丸穴でラック等に取り付けます。別売のコンセントバー取付金具(DZO-1350JB/DZO-1650JB)で、ラック等へ取付が可能です。

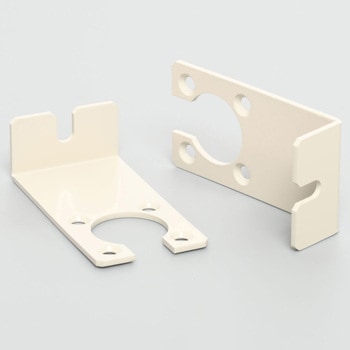

19インチラックの40mm内側に1Uコンセントバーを設置させることができるブラケットです。ラックの正面カバーを閉じた状態でも、1Uコンセントバーのさし込み口へのプラグ挿入が可能になります。
