3ページ目: ダイヤルゲージ応用測定器
商品豆知識
ダイヤルデプスゲージは、ワークの深さや段差のほか膜厚の測定にも利用できます。測定範囲は5mmから240mm(継足使用)、幅広いワークに対応します。測定子、ベースの特注対応も出来ます。ワークにキズが付きにくい低測定力タイプもあります。リフトレバー(オプション)を装着することが可能です。
RoHS
丸ものの細溝測定に最適です。
測定子とアンビルの測定面形状が厚さ1mmの刃物形(ブレード形)になっています。
仕様読み取り：シックネスゲージ用543-710B
質量(g)260
測定範囲(mm)0～10
シリーズ547
最小表示量(mm)0.01
測定力(N)1.5以下
寸法(幅W×厚さ)(mm)6.5×1(測定子とアンビル)
差込深さ(mm)30
平行度(μm)10(測定子・アンビル)
アンビル(mm)幅6.5×厚さ1
指示誤差(μm)±20
高精度な内径測定に最適です。
精度保証のため、検査時の数値を記した検査表付です。
小型軽量、ワンタッチ操作で作業時間を短縮します。
ショックプルーフ機構付です。
ダイヤルストッパー付です。
脚交差タイプです。
測定子は、先端0.6mmのナイフエッジ焼入品です。
用途穴の直径や深穴、溝内径など、特殊形状の内径測定や幅測定に
RoHS指令(10物質対応)対応
丸ものの細溝測定に最適です。
測定子とアンビルの測定面形状が厚さ1mmの刃物形(ブレード形)になっています。既存商品の校正依頼や受渡しがネットで素早く簡単にできる『再校正サービス』が利用可能な商品です。詳しくは再校正サービスカテゴリーご確認ください。
目量(mm)0.01
測定範囲(mm)0～10
測定力(N)1.4以下
差込深さ(mm)30
寸法(幅W×厚さ)(mm)(測定子とアンビル)6.5×1
指示誤差(μm)±15
質量(g)220
仕様読み取り：シックネスゲージ用2046ABS
シリーズ7
電源ボタン形酸化銀電池SR44(No.938882)1個標準付属(標準付属のボタン形酸化銀電池はモニタ用です)
表示6桁LCD、符号
最大応答速度無制限(倣い測定には対応不可)
機能ゼロセット機能(INC測長系原点設定)、プリセット機能(ABS測長系原点設定)、ディレクション切換機能、公差判定機能、最小表示量切換機能(最小表示量0.001mm機種のみ)、演算機能f(x)=Ax、ファンクションロック機能、データ出力、表示値ホールド機能(接続ケーブル未接続時)、表示部回転機能(330°)、電池電圧低下警告表示、エラー警告表示
平行度(μm)(測定子とアンビル)5
電池寿命(時間)連続使用で約7000
電池寿命(年)通常使用で約1.2
凹凸レンズ、または平面の厚さ測定ができます。
平面の厚さを測定する場合は、アンビル部を差しかえて使用します。
球面測定子付既存商品の校正依頼や受渡しがネットで素早く簡単にできる『再校正サービス』が利用可能な商品です。詳しくは再校正サービスカテゴリーご確認ください。
目量(mm)0.01
測定範囲(mm)0～10
測定力(N)1.4以下
差込深さ(mm)30
移動距離(mm)12
指示誤差(μm)±15
質量(g)220
仕様読み取り：シックネスゲージ用2046ABS
シリーズ7
電源ボタン形参加銀電池SR44(No.9388821個)(モニタ用標準付属)
表示6桁LCD、符号
最大応答速度無制限(倣い測定には対応不可)
機能最大応答速度：無制限(倣い測定には対応不可)、ゼロセット機能(INC測長系原点設定)、プリセット機能(ABS測長系原点設定)、ディレクション切換機能、公差判定機能、最小表示量切換機能(最小表示量0.001mm機種のみ)、演算機能 f(x)=Ax、ファンクションロック機能、データ出力、表示値ホールド機能(接続ケーブル未接続時)、表示部回転機能(330°)、電池電圧低下警告表示、エラー警告表示
電池寿命(時間)連続使用で約7000
移動量(mm)(アンビル)12
電池寿命(年)通常使用で約1.2
測定子・換えロッド先端部をR形状にしたことにより被測定物(ワーク)にキズが付きにくくなっております。
丸形状案内板新規採用により内径最小値が更に容易に求められようになりました。
本体ヘッド部を一体構造にし耐久性が更に向上しました。
伝導子(カム)は、調整子機構付で高精度を実現しております。
仕様ダイヤルゲージは付属しません。
長さ(mm)握り下：150
寸法D(mm)70
寸法E(mm)23
寸法B(mm)150(ニギリ下長さ)
広範囲精度(μm)5
寸法F(Φmm)20
隣接誤差(μm)2
寸法G(Φmm)10
繰返し精密度(μm)2
有効測定範囲1.2mm
測定範囲(mm)12
目量(mm)0.01
測定力(N)1.5以下
精度20μm
目盛仕様0-50-100
測定子形状(mm)Φ1.6球状
RoHS指令(10物質対応)対応
深い内径を測定するのに有効なシリーズです。
測定子は固定式です。
測定力(N)5以下
タイプ測定子固定タイプ
シクネスゲージの長いもので、主として電動機、発電機等の鉄心とコイルのすきまを測定する時に使用されるものです。
リーフ枚数9
リーフ組合せ(mm)0.04～0.08(0.01トビ)、0.1、0.15、0.2、0.3
主な用途シクネスゲージの長いもので、主に電動機・発電機等の鉄心とコイルのすきまを測定するときに使用されるものです。
リーフ幅(mm)12.7
アンビルにマイクロメータヘッドを取付けたもので微小な寸法設定が簡単にできます。
内径寸法を高精度測定できます。
測定子の先端は超硬合金ボールを使用していますので、耐久性防磨耗性に優れています。
グリップサイズを大きくし、加えて中間構造にすることにより作業者の手の熱を50%軽減することで、高精度測定を維持します。
サブアンビルを取付けることで測定範囲が簡単に広がります。
基点調整のための基準ゲージとしてシリンダーゲージゼロチェッカ、セットリングを取り揃えています。
測定子の有効ストローク(mm)1.6
高精度なデジマチックインジケータ(ダイヤルゲージ)とマイクロメーターヘッドを組合せ、精密で小さな部品や製品を素早く測定します。
最小表示量は0.001mm又は0.01mmを選べます。
測定圧は800gまで調整できます。
用途量産品の製品検査に。
薄紙からスチール棒までの幅広い測定に。
測定範囲(mm)0～35
最小表示(mm)0.001/0.01
トラスコ品番323-9616
質量(kg)2.13
電源ボタン型アルカリ電池(LR44)×1個(付属)
器差(μm)±0.005
1台
￥88,980
税込￥97,878
欠品中
外径測定に便利です
用途外径用測定器です。
目量(mm)0.01
付属品PCケース
材質(本体)スチール
寸法A(mm)2.3
寸法D(mm)11.5
寸法E(mm)14.5
器差(mm)±0.04
繰返し精度(mm)0.02
測定子(mm)Φ1.6
主な用途リング溝径や変形物などの外径測定用に
RoHS指令(10物質対応)対応
特性●高精度な内径測定に最適です。●精度保証のため、検査時の数値を記した検査表付です。●小型軽量、ワンタッチ操作で作業時間を短縮します。●ショックプルーフ機構付です。●ダイヤルストッパー付です。●外径測定に便利です。
材質ゴムベローズ:NBR
質量(g)約80
測定範囲(mm)10
方式コンデンサアース
測定力(N)1.65以下
指示精度(μm)2以下
保護等級IP67相当
最小読取値0.5μm
使用温湿度範囲-10～55℃/35～80%RH(結露および氷結なきこと)
保存温湿度範囲-20～60℃/35～80%RH
位置検出方式光学アブソリュートリニアエンコーダ方式
ケーブル別売 オプション
応答速度2Hz(機械的)
耐衝撃(m/s2)1960(200G)
耐振動10～500Hz復振幅3mm(MAX20G)/XYZ各方向2時間
直径(mm)セラミック球:3.175
適合機種CC-60、CC-60S、CC-100、CC-100S、CC-150、CC-150S、CC-160、CC-160S
サイズ(mm)1
1個
￥459
税込￥505
3日以内出荷
比較的大きい穴の内径や壁面の内側の測定に適します。
目量(mm)0.01
仕様マグネットベース付
目盛仕様0-50-0
指示誤差[1回転](μm)±13
指示誤差[全測定範囲](μm)±20
指示誤差[1/10回転](μm)9
比較的大きい穴の内径や壁面の内側の測定に適します。
目量(mm)0.01
測定力(N)2以下
目盛仕様0 - 50 - 0
指示誤差[1回転](μm)(MPE)±13
指示誤差[1/10回転](μm)(MPE)9
指示誤差(μm)全測定範囲 (MPE) ：±20
奥の深い内径 ( 最長10m ) の測定ができます。デジタル表示で測定に熟練を要せず誰でも簡単に測定できます。内径寸法の±0.6mm の範囲で測定できます。
仕様エクステンションロッド：EMCC-L ( 1m のロッド × 10 本 = 10m )
1個
￥57,980
税込￥63,778
91日以内出荷
奥の深い内径 ( 最長10m ) の測定ができます。デジタル表示で測定に熟練を要せず誰でも簡単に測定できます。内径寸法の±0.6mm の範囲で測定できます。
適合カウンタ：C-500 ( 10μm、1μm 対応タイプ )
セット内容書類：校正証明書、検査成績書、トレーサビリティ体系図
動作方式マスター合わせをした後、ワークにヘッドを挿入してゆっくり前進させるだけで測定が完了します。自動調芯機構によりヘッドを振る必要は有りません
機能ワークは水平状態にして測定します。 ( 垂直にした状態では測定不可能です )
奥の深い内径 ( 最長10m ) の測定ができます。デジタル表示で測定に熟練を要せず誰でも簡単に測定できます。内径寸法の±0.6mm の範囲で測定できます。
適合カウンタ：C-500 ( 10μm、1μm 対応タイプ )
動作方式マスター合わせをした後、ワークにヘッドを挿入してゆっくり前進させるだけで測定が完了します。自動調芯機構によりヘッドを振る必要は有りません
機能ワークは水平状態にして測定します。 ( 垂直にした状態では測定不可能です )
測定範囲(mm)0～20
測定力(N)(正姿勢)1.2以下
測定深さ(mm)55
アンビル(mm)測定子：Φ5 (SUS材) / Φ40 (セラミック材)
シリンダゲージヘッド部、換えロッド寸法、ネジピッチは、従来品のCC/CGシリーズと同じ仕様ですので、お手持ちの換えロッドもご使用になれます。低価格の新型シリンダゲージです。シリンダゲージの測定子
仕様指示器(推奨ダイヤルゲージオプション)0.11/0.001(mm)：57B、17Z/5F15Z
インターナルギヤ、内スプラインの測定がシリンダーゲージ応用品を利用することにより簡単に測定出来ます。
測定深さ(mm)150
広範囲精度(μm)5
隣接誤差(μm)2
ボール径(Φmm)2
繰返し精密度(μm)2
ワッシャー厚さ(mm)換え:0.5、1.0
インターナルギヤ、内スプラインの測定がシリンダーゲージ応用品を利用することにより簡単に測定出来ます。
測定深さ(mm)150
広範囲精度(μm)5
隣接誤差(μm)2
ボール径(Φmm)2
繰返し精密度(μm)2
ワッシャー厚さ(mm)換え:0.5、1.0、2.0、3.0
スプラインの大径測定をシリンダーゲージ応用品を利用することにより簡単に測定出来ます。
測定深さ(mm)150
広範囲精度(μm)5
隣接誤差(μm)2
繰返し精密度(μm)2
ワッシャー厚さ(mm)換え:0.5、1.0、2.0、3.0
セット内容書類：校正証明書、検査成績書、トレーサビリティ体系図
測定範囲(mm)0～20
測定力(N)(正姿勢)1.2以下
測定深さ(mm)33
アンビル(mm)測定子：Φ6
「すべてが新しい新キャリパーゲージです」。測定範囲プラス、フレーム先端が開くため測定用途が格段に広がります。堅牢性抜群です。 (ベアリング軸部→従来のΦ19サイズからΦ27サイズに、厚み→従来の3mmから4mmと堅牢な造りとなっており耐久性も向上しています。)。上下先端測定子R形状 (SR1.25) にし従来タイプで測定困難だった曲面の肉厚連続測定が出来、肉厚測定用途が広がりました。ダイヤル表示部上向きで数値の読取りが楽です。
測定範囲(mm)0～50
目量(mm)0.05
測定深さ(mm)200
最大開口(mm)80
RoHS指令(10物質対応)対応
指示誤差(mm)±0.15
1個
￥59,980
税込￥65,978
4日以内出荷

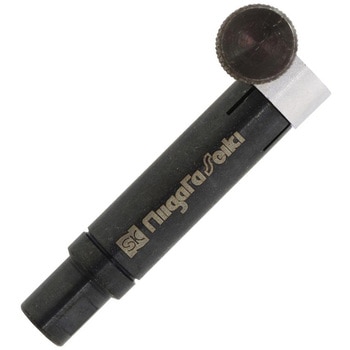

割ピン式測定プローブを押し広げる拡張ピンです。測定対象物により押し縮められたプローブにより押し上げられた拡張ピンの動きが、指示器に伝わります。
1個
￥16,980
税込￥18,678
翌々日出荷
