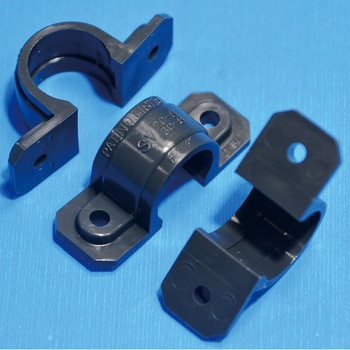

電路支持用両サドル

コンパクトでスマートな配管仕上がり。 サドル部は蝶番式、脱落防止1本ねじですからスピーディに取り付きます。 縦配管では片手でパイプを支えながらカンタンに取り付けできます。 プラグボルトはセットで入っています。 横配管ではパイプを仮置きしながら、一人で作業ができます。

サドル 露出配管時のPF管の固定に使用します。

管やケーブルを固定するステンレス製の万能サドル。曲げやすく丈夫で柔軟性に優れ、加工しやすいのが特長。LSAVには、特殊ビニルを被覆しております。

電線管を造営材に固定する場合に使用します。

ステンレス製(SUS304)

軽量間仕切、木間仕切に最適。ネジ一体型・ビニールタイ付き

管やケーブルを固定するステンレス製の万能サドル。曲げやすく丈夫で柔軟性に優れ、加工しやすいのが特長。

パナフレキPV本体の固定に使用します。 可とう管曲げ部など、力のかかる箇所におすすめです。

KK-TUBEをBOX等に接続するための防水型コネクタです。コネクタ内部にケーブルをシールするためのパッキンが装着されております。本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

フレキを固定するためのステンレス製両サドルです。フレキの固定がゆるい場合は、ツメを内側に押えてフレキを固定して下さい。本体はステンレス(SUS304)製プレス加工品です

呼称70と82のフレキ外径に合せた鋼板製の両サドルです。管類やケーブル類の固定にも使用できます。呼称54以下のフレキにはFCDをご使用ください。

LSA 型( 標準品) とLSAV 型( 管類をサドル自身で傷つけないようLSA型のL 寸法部分に特殊ビニルを被覆したもの) の2種類があります。強度を必要とするときは、サドルを2 枚重ねてご使用下さい。品番欄の呼びは、管を一本止めする場合の管の外径を表わしています。例えば、サンパイプLT 25 を一本止めする場合は、その外径が25 mmなのでLSA 25 となります。一本止め以外の場合は、下表のL の計算式によりL を求め、下表のサドル長さL と同一又は近似値を求めその左欄より呼びを求めて下さい。取付穴寸法、形状等仕様を変更したサドルも製作致します。ご照会下さい。

プリカチューブPZを固定するための万能サドルです。予め耳部を折り曲げたもの(型式LS2A)で、チューブに沿って丸形に折り曲げてご使用下さい。25個単位での販売となります。

工具不要の配管脱着構造。ベース・サドル一体型で組み立て不要。固定にはメーカー接着剤を合わせてご使用ください。

工具不要の配管脱着構造。ベース・サドル一体型で組み立て不要。固定にはメーカー接着剤を合わせてご使用ください。

工具不要の配管脱着構造。ベース・サドル一体型で組み立て不要。固定にはメーカー接着剤を合わせてご使用ください。
