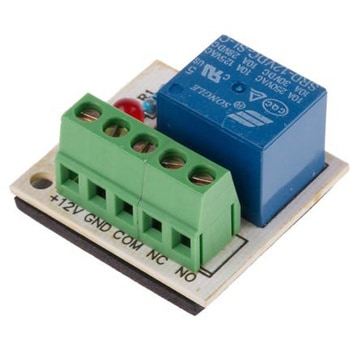

10ページ目: リレー

放熱器一体型でスリムな制御用SSRです。DINレールへワンタッチで取り付けが可能です。

交流電流センサとの組合せで、電流の有無を簡便に判別するためのモジュール。 電源を必要とせず、フォトカプラオープンコレクタ出力で、直流回路のリレー駆動または、シーケンサへの直接インターフェースが可能。 使用するセンサの選択、使用条件の変更などにより、動作点をある程度任意の電流値に設定可能。

フラット型：高さ10 ツイン接点 プラグイン端子/プリント板端子 ソケット、端子台をご用意

強制ガイド接点構造 (EN50205 ClassA TUV認定) 接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。 ・a接点、b接点が同時に閉じることのない構造 ・接点間隔を0.5mm以上確保する構造 スリム形状(mm) リレー本体の小型・スリム化により、基板の小型化が図れます。 4極タイプ ： 40(長さ)×13(幅)×24(高さ) 6極タイプ ： 50(長さ)×13(幅)×24(高さ) LED動作表示付・ダイオード内蔵型を品揃え LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。 高速応答時間を実現(8ms以下) 負荷をすばやく止めることができ、安全を確保します。 高い耐衝撃性能(誤動作衝撃:200m/s2以上) 衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。 プリント板ソケットをご用意しております。(4極用・6極用) フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)

5種類の限時特性を選択でき保護協調の検討が容易。 2種類の瞬時特性を内蔵。瞬時3段特性の動作値が変更でき保護協調の検討の自由度が向上。 7セグ表示で計測値や継電器の制御状態を表示でき、一目で監視状況を把握可能。 設定変更した値を一時的に7セグ表示に表示でき、暗所での作業効率アップ。 事故検出時の動作値を事故履歴として保存できるので、事故原因の絞り込みが容易。 正面に点検用接点を追加、点検時に受電盤内に入ることなく継電器の動作試験が可能。 丸胴形形状の採用で、従来の丸胴形継電器からの置き換えが容易。 正面カバーの開き方向は盤面機器の配置に合わせて、左右どちらでも入れ替え可能。

AC操作を可能にするAC入力ユニット。

形MK(スーパーMK)をリニューアル。 内蔵のメカニカルインジケーターにより、接点動作状態を確認可能。 使用材料は全てRoHS指令に適合。 UL、IEC(TUV認定)規格取得。

しゃ断能力DC110V、30A、L/R=40msのハイグレードパワーリレー。 DC110V 30A(短時間定格)をしゃ断するメイン接点(2a)。 アンサーバックに適した補助接点内蔵(1a、1b)。 各端子はプリント基板用端子で基板取りつけ方式。 メイン接点端子は、ねじ配線/基板配線の共用タイプ。 高密度設計により、コンパクトでフラットな形状。 絶縁材料は、UL94V-0に合格した難燃材料を使用。

プログラム・パラメータ設定値の保存、他のZENへのコピーが可能です。

最大開閉電圧DC600V(基準形)/DC800V(高容量形)。最大通電/遮断電流50A(基準形)/100A(高容量形)。使用周囲温度は85℃(一部仕様制限で105℃)を満足。接点間隔3.6mm以上。初期5mΩ以下の低接触抵抗を実現。蓄電池システムなどで要求されるUL60947-4-1およびEN61810-10を取得。最大開閉電圧DC600V(基準形)/DC800V(高容量形)。最大通電/遮断電流50A(基準形)/100A(高容量形)。使用周囲温度は85℃(一部仕様制限で105℃)を満足。接点間隔3.6mm以上。初期5mΩ以下の低接触抵抗を実現。蓄電池システムなどで要求されるUL60947-4-1およびEN61810-10を取得

AC480V・100A(基準形/高容量120A形)、AC800V・150A(高容量150A形)の高容量開閉を実現。正極/逆極性DC60V・100A(基準形/高容量120A形)、DC60V・150A(高容量150A形)のDC負荷開閉にも対応。使用周囲温度は85℃(一部仕様制限で105℃)を満足。高耐衝撃電圧(コイルと接点間)10kVを実現。接点間隔3.6mm以上(太陽光発電規格 VDE0126準拠)。初期5mΩ以下の低接触抵抗を実現。AC480V・100A(基準形/高容量120A形)、AC800V・150A(高容量150A形)の高容量開閉を実現。正極/逆極性DC60V・100A(基準形/高容量120A形)、DC60V・150A(高容量150A形)のDC負荷開閉にも対応。使用周囲温度は85℃(一部仕様制限で105℃)を満足。高耐衝撃電圧(コイルと接点間)10kVを実現。接点間隔3.6mm以上(太陽光発電規格 VDE0126準拠)。初期5mΩ以下の低接触抵抗を実現

省エネ化に貢献できるラッチングタイプ(-HR)、保持電圧、PWM制御対応できる(-PW)を品揃え。TV-8定格(突入電流117A)、E-ballast定格(UL508)に適合。(-HRシリーズ)。防爆規格(IEC/EN)60079-1、(IEC/EN)60079-15準拠。(-HRは除く)(IEC/EN)60079-1 第15.5項 Enclosed-break devices(GroupⅡA)に基づき試験を行い、合格しています。(IEC/EN)60079-15 第11.2項 Sealed devicesに基づき試験を行い、合格しています。耐発火性国際安全規格(IEC/EN 60335-1)準拠。(-HA)。省エネ化に貢献できるラッチングタイプ(-HR)、保持電圧、PWM制御対応できる(-PW)を品揃え。TV-8定格(突入電流117A)、E-ballast定格(UL508)に適合。(-HRシリーズ)。防爆規格(IEC/EN)60079-1、(IEC/EN)60079-15準拠。(-HRは除く)。耐発火性国際安全規格(IEC/EN 60335-1)準拠。(-HA)

省エネ化に貢献できるラッチングタイプ(-HR)、保持電圧、PWM制御対応できる(-PW)を品揃え。TV-8定格(突入電流117A)、E-ballast定格(UL508)に適合。(-HRシリーズ)。防爆規格(IEC/EN)60079-1、(IEC/EN)60079-15準拠。(-HRは除く)(IEC/EN)60079-1 第15.5項 Enclosed-break devices(GroupⅡA)に基づき試験を行い、合格しています。(IEC/EN)60079-15 第11.2項 Sealed devicesに基づき試験を行い、合格しています。耐発火性国際安全規格(IEC/EN 60335-1)準拠。(-HA)。省エネ化に貢献できるラッチングタイプ(-HR)、保持電圧、PWM制御対応できる(-PW)を品揃え。TV-8定格(突入電流117A)、E-ballast定格(UL508)に適合。(-HRシリーズ)。防爆規格(IEC/EN)60079-1、(IEC/EN)60079-15準拠。(-HRは除く)。耐発火性国際安全規格(IEC/EN 60335-1)準拠。(-HA)

負荷電圧 30V/60V/100V/200V。30V品：連続負荷電流 4.5A(最大)。60V品：連続負荷電流 3A(最大)。100V品：連続負荷電流 2A(最大)。200V品：連続負荷電流 0.35A(最大)。高温対応(使用周囲温度：-40℃～110℃)。負荷電圧 30V/60V/100V/200V。30V品：連続負荷電流 4.5A(最大)。60V品：連続負荷電流 3A(最大)。100V品：連続負荷電流 2A(最大)。200V品：連続負荷電流 0.35A(最大)。高温対応(使用周囲温度：-40℃～110℃)
