23ページ目: 平蝶番

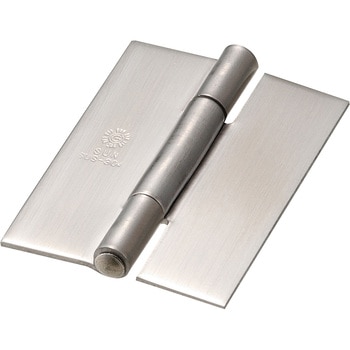

ステンレス鋼製で研磨仕上の蝶番です。

摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。抜き差しが可能なので、扉の脱着が簡単です。扉開閉時、樹脂キャップが筐体に干渉しない形状です。軽い接触などに際し、樹脂キャップがヒンジを保護します。

水平調節のみ、垂直調整のみ、2方向調整の3種類があります。

インセット扉用の面付蝶番です。

インセット扉用の面付蝶番です。

スタッドボルト付きで、蝶番表面にねじや穴が見えない仕様です。

ステンレス鋼製のインセット扉用の面付蝶番です。

取付面の細いフレームに適した蝶番です。

インセット扉用の面付蝶番です。

ドアパーツは2分割式で、下側のボルトをゆるめるだけで扉の着脱ができます。回転軸を扉の外に逃がしているため扉が連続する場合や扉が壁面とフラットな場合でも180°開きます。同一の取付ピッチで左右開きの交換が可能なシステムに対応しています。

ドアパーツは2分割式で、下側のねじをゆるめるだけで扉の脱着ができます。回転軸を扉の外に逃がしているため扉が連続する場合や扉が壁面とフラットな場合でも対応できます。ブッシュをスライドさせて、取付位置を水平方向に調整できます。同一の取付ピッチで左右開きの交換が可能なシステムに対応しています。

十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。扉のつり込みもワンタッチとなります。

十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。取付穴を工夫し、扉の上下左右の調整ができます。取付穴を工夫することで、上下・左右調整が可能です。

蝶番表面にネジ取付けを見せない仕様の蝶番です。十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。取付仕様は両側スナップインタイプです。

スタッドボルト付きで、蝶番表面にねじや穴が見えない仕様です。

蝶番表面にネジ取付けを見せない仕様の蝶番です。十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。両側スナップインタイプです。

十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。

調整ねじにより、高さ、間口、奥行きが各4mm移動します。

十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。扉のつり込みもワンタッチとなります。

取付面の細いフレームへの取付けに適した蝶番です。

取付面の細いフレームへの取付けに適した蝶番です。

取付面の細いフレームへの取付けに適した蝶番です。

取付面の細いフレームへの取付けに適した蝶番です。

取付面の細いフレームへの取付けに適した蝶番です。

軽量、堅牢なポリアミド製です。抜差しピンにより扉の着脱が容易です。

チタンを添加しているので、SUS316の特性に加え、耐粒界腐食性が高くなっています。軸を回転すると、扉高さが±4 mm調整できます。左吊元専用です。

扉全閉時(-5°)、85°開時、175°開時の3ヶ所で扉を保持します。全閉時は-5°開まで押さえ付けますので、ゴムパッキンのヘタリによる隙間の発生などを防ぎます。

十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。

シャフトが抜差しでき、取付が簡単です。

シャフトが抜差しでき、取付が簡単です。

ステンレス製の為、耐食性に優れています。

ナックルとナックルとの間にナイロンリングを入れることによりスムーズに動きます。

樹脂製のため軽く、軽量化を要する場所に適しています。ヒンジ本体は樹脂、シャフトにはステンレス(SUS304)を使用しています。

取付用穴を左右で互い違いにしたステンレス蝶番です。ねじ頭同士の干渉を避け、取り付け後の開き角度を大きくできます。

VD-EFTHは、HACCP対策に有効な青色樹脂製ヒンジ MD-EFTHは、金属検出機対応樹脂製ヒンジ

高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。 RoHS指令適合製品です。

本体の幅が大小異なったヒンジです。 ドアの厚さが薄い場合のヒンジとしてご利用できます。 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。 RoHS指令適合製品です。

固定する時は、レバーを押し下げ、セレーションをかみ合わせた状態でレバーをまわしてください。 手を放すとセレーションが外れますので、レバーがフリーな状態になります。 扉の開口位置を任意の位置に固定でき、また扉の開閉する力の調整が可能です。 RoHS指令適合製品です。
