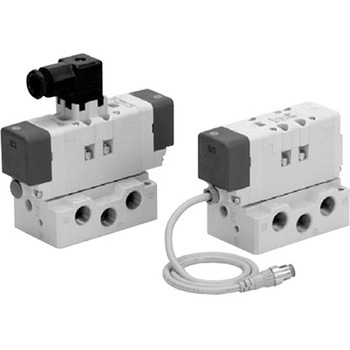

5ページ目: パイロット式ソレノイドバルブ

シリンダ径20～80mmのシリンダの駆動制御をはじめ、いかなる用途にも対応する豊富なシリーズ構成。

シリンダ径20～50mmまでに対応する電磁弁F10シリーズ、バルブ幅10mm。業界初の異径サイズ継手搭載や豊富なマニホールド仕様でお客様のニーズにお応えします。

・全波整流器内蔵(ACの場合) ・長寿命：5000万回以上。 ・パイロット弁にストレーナ内蔵。 ・外部パイロット形は真空使用可能。 ・マニホールド型式：VV3P3，VV3P5，VV3P7

・節電回路により消費電力低減 保持の無駄な電力を削減することにより、消費電力を標準に対して 約1/3に低減しました。 (定格電圧DC24V印加時、40msを超える通電時間で効果を示します。) ・全波整流器内蔵(ACの場合) ●うなり音低減 全波整流器によってDC化することにより、大幅にうなり音を低減。 ●皮相電力低減 従来5.6VA→1.55VA ・パイロット弁にストレーナ内蔵 突発的な異物によるトラブル防止。 注)一次側には必ずエアフィルタを設置してください。

・主弁構造がメタルシール。 ・豊富なサイズバリエーション。 ・中・大型シリンダ駆動用。 ・豊富なマニホールドオプション。 ・制御ユニット対応可能(VFS2000/3000/4000 ベース配管タイプ) ・マニホールド型式：VV5FS1，VV5FS2，VV5FS3，VV5FS4，VV5FS5

・主弁構造がメタルシール。 ・豊富なサイズバリエーション。 ・中・大型シリンダ駆動用。 ・豊富なマニホールドオプション。 ・制御ユニット対応可能(VFS2000/3000/4000 ベース配管タイプ) ・マニホールド型式：VV5FS1，VV5FS2，VV5FS3，VV5FS4，VV5FS5

・主弁構造が弾性体シール。 ・豊富なサイズバリエーション。 ・中・大型シリンダ駆動用。 ・マニホールド型式：VV5FR2，VV5FR3，VV5FR4，VV5FR5

・主弁構造が弾性体シール。 ・豊富なサイズバリエーション。 ・中・大型シリンダ駆動用。 ・マニホールド型式：VV5FR2，VV5FR3，VV5FR4，VV5FR5

・3ポート弁と5ポート弁の混合取付け可能。 ・消費電力：0.1W(節電回路付) ・マニホールド型式：SS5YJ3，SS5YJ5，SS5YJ7

・3ポート弁と5ポート弁の混合取付け可能。 ・消費電力：0.1W(節電回路付) ・マニホールド型式：SS5YJ3，SS5YJ5，SS5YJ7

・3ポート弁と5ポート弁の混合取付け可能。 ・消費電力：0.1W(節電回路付) ・マニホールド型式：SS5YJ3，SS5YJ5，SS5YJ7

・ベースレス構造の低背形カセットタイプ。 ・ボディ幅7.5mm(SJ2000)、10mm(SJ3000)による省スペースタイプ。 ・SJ2000、SJ3000の混載が可能。 ・コネクタ接続により連数の増減、バルブの交換が容易。 ・ワンサイドソレノイド。 ・4位置デュアル3ポート弁仕様あり。 ・マニホールド型式：SS5J2， SS5J3

環境性能・安全性・信頼性・使いやすさが進化したパイロット式5ポート弁(電磁弁)の高機能タイプです。主弁の摺動機構を極め、低摺動・長寿命を実現しました。また、放置応答性も向上し、休み明けでもスムーズに始動し月曜病やチョコ停対策にも有効です。耐久回数は1億回(シングルソレノイド、メーカー規定条件による)です。新しいコイルアクチュエータの採用により、消費電力の低減を実現しました(標準品：0.35W、低発熱・省電力回路付：0.1W)。またオプション『低発熱・省電力タイプ』の選択した場合、連続通電が可能です。手動誤作動防止のため、手動装置は保護カバー付きです。オプション『H』を選択いただくと、誤動作を防ぐ【排気誤作動防止弁】を内蔵します。排気時の空気の逆流を防ぎ、シリンダの誤作動を防止します。電気配線コネクタは現合設置時に上向き・横向きと自由に変更可能です。

環境性能・安全性・信頼性・使いやすさが進化したパイロット式5ポート弁(電磁弁)の高機能タイプです。主弁の摺動機構を極め、低摺動・長寿命を実現しました。また、放置応答性も向上し、休み明けでもスムーズに始動し月曜病やチョコ停対策にも有効です。耐久回数は1億回(シングルソレノイド、メーカー規定条件による)です。新しいコイルアクチュエータの採用により、消費電力の低減を実現しました(標準品：0.35W、低発熱・省電力回路付：0.1W)。またオプション『低発熱・省電力タイプ』の選択した場合、連続通電が可能です。手動誤作動防止のため、手動装置は保護カバー付きです。オプション『H』を選択いただくと、誤動作を防ぐ【排気誤作動防止弁】を内蔵します。排気時の空気の逆流を防ぎ、シリンダの誤作動を防止します。電気配線コネクタは現合設置時に上向き・横向きと自由に変更可能です。

環境性能・安全性・信頼性・使いやすさが進化したパイロット式5ポート弁(電磁弁)の高機能タイプです。主弁の摺動機構を極め、低摺動・長寿命を実現しました。また、放置応答性も向上し、休み明けでもスムーズに始動し月曜病やチョコ停対策にも有効です。耐久回数は1億回(シングルソレノイド、メーカー規定条件による)です。新しいコイルアクチュエータの採用により、消費電力の低減を実現しました(標準品：0.35W、低発熱・省電力回路付：0.1W)。またオプション『低発熱・省電力タイプ』の選択した場合、連続通電が可能です。手動誤作動防止のため、手動装置は保護カバー付きです。オプション『H』を選択いただくと、誤動作を防ぐ【排気誤作動防止弁】を内蔵します。排気時の空気の逆流を防ぎ、シリンダの誤作動を防止します。

環境性能・安全性・信頼性・使いやすさが進化したパイロット式5ポート弁(電磁弁)の高機能タイプです。主弁の摺動機構を極め、低摺動・長寿命を実現しました。また、放置応答性も向上し、休み明けでもスムーズに始動し月曜病やチョコ停対策にも有効です。耐久回数は1億回(シングルソレノイド、メーカー規定条件による)です。新しいコイルアクチュエータの採用により、消費電力の低減を実現しました(標準品：0.35W、低発熱・省電力回路付：0.1W)。またオプション『低発熱・省電力タイプ』の選択した場合、連続通電が可能です。手動誤作動防止のため、手動装置は保護カバー付きです。オプション『H』を選択いただくと、誤動作を防ぐ【排気誤作動防止弁】を内蔵します。排気時の空気の逆流を防ぎ、シリンダの誤作動を防止します。電気配線コネクタは現合設置時に上向き・横向きと自由に変更可能です。

環境性能・安全性・信頼性・使いやすさが進化したパイロット式5ポート弁(電磁弁)の高機能タイプです。主弁の摺動機構を極め、低摺動・長寿命を実現しました。また、放置応答性も向上し、休み明けでもスムーズに始動し月曜病やチョコ停対策にも有効です。耐久回数は1億回(シングルソレノイド、メーカー規定条件による)です。新しいコイルアクチュエータの採用により、消費電力の低減を実現しました(標準品：0.35W、低発熱・省電力回路付：0.1W)。またオプション『低発熱・省電力タイプ』の選択した場合、連続通電が可能です。手動誤作動防止のため、手動装置は保護カバー付きです。オプション『H』を選択いただくと、誤動作を防ぐ【排気誤作動防止弁】を内蔵します。排気時の空気の逆流を防ぎ、シリンダの誤作動を防止します。電気配線コネクタは現合設置時に上向き・横向きと自由に変更可能です。

高速応答 コンパクト 大流量 保護構造 省電力 3・5ポートの選択が可能

電気を使用しない真空用制御のダブルパイロット真空丸形バルブです。メインバルブ、パイロット用バルブに最適。

・全波整流器内蔵(ACの場合) ・長寿命：5000万回以上。 ・パイロット弁にストレーナ内蔵。 ・外部パイロット形は真空使用可能。 ・マニホールド型式：VV3P3，VV3P5，VV3P7

・省電力 消費電力：0.4W(標準) ・バルブの増減連が容易 ・ワンビス取付によりメンテナンス工数削減 ・ワンタッチ管継手交換が、クリップ式で簡単 ・コネクタ取出し方向がワンプッシュで変更可能 ・4位置デュアル3ポート弁 ・背圧防止弁内蔵(オプション) ・マニホールド型式：SS5Q13，SS5Q14，SS5Q23，SS5Q24

・節電回路により消費電力低減 保持の無駄な電力を削減することにより、消費電力を標準に対して 約1/3に低減しました。 (定格電圧DC24V印加時、40msを超える通電時間で効果を示します。) ・全波整流器内蔵(ACの場合) ●うなり音低減 全波整流器によってDC化することにより、大幅にうなり音を低減。 ●皮相電力低減 従来5.6VA→1.55VA ・パイロット弁にストレーナ内蔵 突発的な異物によるトラブル防止。 注)一次側には必ずエアフィルタを設置してください。
