23ページ目: 足場周辺機器

ゴムのせん断剛性を利用した低バネ定数防振ゴムで、上下方向水平方向のバネ定数比を適当に選択でき、高周波振動および低周波振動にも効果を発揮します。 U1000U2000よりさらに低バネ定数で、しかも支持高が低いタイプです。

全長：50cm 幅：5cm 入数：1個

固有振動数が低く設計されているため、低周波数域の防振が可能です。 底面にプレート・上面にボルトが一体成型されたタイプです。 4点支持で5～50kgの機器を防振します。

サンパッドTSPシリーズは、十川ゴムならではのゴム工学技術を駆使して完成した防音・防振マットです。 マットの両面の突起部とマット中間層が波状に変形し、 あらゆる方向・範囲の周波数振動を吸収、分散する画期的なメカニズム。 機器類の下に敷くだけで、あらゆる騒音、振動を防止します。 【カッティングは自由自在】 定尺は310×310mmですが、設置条件に応じて、自由にカットしたり、並べて使用できます。 【豊かなバリエーション】 サンパッドTSPシリーズは、一般用CR(クロロプレンゴム)製と、耐油用NBR(ニトリルゴム)製の2タイプに、それぞれ40・60・80(HA)のゴム硬さがあり、合わせて6品番のなかから最適の製品をお選びいただけます。 【幅広い用途のCR製】 一般用 CR(クロロプレンゴム)製は、耐老化・耐オゾン・耐候性に優れ、耐油・耐薬品性にも富んでいますので、少量の薬品付着なら、使用にさしつかえありません。 バランスのとれた材質ですから、幅広い用途にご使用いただけます。 【高い耐油性を誇るNBR製】 耐油用NBR(ニトリルゴム)製は、特に耐油性が優れています。 鉱物油が多量にかかるところや、浸漬状態のおそれがある現場でも使用できます。 一般のNBR製品は、耐候性(特にオゾン)に弱く、き裂が発生しやすい性質を持っていますが、サンパッド用NBRは、この欠点を改良しています。

固有振動数が低く設計されているため、低周波数域の防振が可能です。底面にプレート・上面にボルトが一体成型されたタイプです。蛇腹型EPDMゴムで被覆しているため、耐久性がさらに優れ、野外での使用にも適します。-20～90℃の範囲で安定した防振性能を発揮します。4点支持で100～300kgの機器を防振します。

ラバースプリング ロスタの基本形は、サスペンションユニットです。金属製の内外殻に円筒状のゴムを圧入したユニークかつシンプルな構造で、産業機械はもとより搬送・運搬、遊具、アミューズメント領域まで、自由な発想でご利用いただける多目的機械要素です。スプリング機能。ねじり角は±30°まで許容できます。ばね特性は非線形で荷重の増加とともに、ねじり剛性が増加する特性です。トルク特性はロスタの長さによって決まります。引っ張り、圧縮、せん断荷重のあらゆる方向の荷重を支持することが可能

ラバースプリング ロスタの基本形は、サスペンションユニットです。金属製の内外殻に円筒状のゴムを圧入したユニークかつシンプルな構造で、産業機械はもとより搬送・運搬、遊具、アミューズメント領域まで、自由な発想でご利用いただける多目的機械要素です。スプリング機能。ねじり角は±30°まで許容できます。ばね特性は非線形で荷重の増加とともに、ねじり剛性が増加する特性です。トルク特性はロスタの長さによって決まります。引っ張り、圧縮、せん断荷重のあらゆる方向の荷重を支持することが可能

特殊プラスチックを受皿に成形していますのでフロアーを汚したりキズつけたりしません。 プラスチック部分は弾力性があり、触感良好、耐老化性、耐高温性(100℃でも変形しない)に優れています。 外観上も美麗に仕上げていますので、あらゆる機械、事務機器などに適しています。 ねじ軸は回転し、多少傾きます。 D-A2はネジ径M16・M20、D-B2はネジ径M12に各々対応しています。

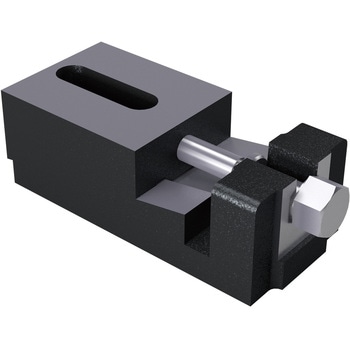

重荷重機械のレベル調整に足元から支えるレベリングシステム。

重荷重機械のレベル調整に足元から支えるレベリングシステム。高さの異なる機械をライン配置するときや、機械下面の清掃、メンテナンス時に便利です。

Z方向に軟らかいバネ。 Y方向に硬いバネ。 巾のせまい個所に取付け容易。 ゴム材料はJIS K 6386(防振ゴムのゴム材料)種類A(天然ゴム系)に適合したゴムを使用。

Z方向のバネ定数が比較的小さいこと。 Y方向およびX方向のバネ定数はZ方向バネ定数に対し、約20%程度である。 防振ゴムの巾がせまいので、一方向に制限を受けている取付個所にも容易に取り付けられる便利さがある。 ゴム材料はJIS K 6386(防振ゴムのゴム材料)種類A(天然ゴム系)に適合したゴムを使用。

高防錆黒色塗装を施し、防錆力を向上させたシリーズ。 形状が簡単で取付けが容易。しかも経済的。 比較的重い機器の支持が可能。 圧縮バネ定数にくらべ剪断バネ定数が低く、傾斜支持等が可能。 ゴム材料はJIS K 6386(防振ゴムのゴム材料)種類A(天然ゴム系)に適合したゴムを使用。

高防錆黒色塗装を施し、防錆力を向上させたシリーズ。 形状が簡単で取付けが容易。しかも経済的。 比較的重い機器の支持が可能。 圧縮バネ定数にくらべ剪断バネ定数が低く、傾斜支持等が可能。 ゴム材料はJIS K 6386(防振ゴムのゴム材料)種類A(天然ゴム系)に適合したゴムを使用。

水平を保つ「レべリング機能」と振動を防ぐ「減衰機能」がプラス。 クリーンルームにも対応した精密機器用レべリング。 ウェッジ機構により、高精度なレベリングと据え付けが可能。 高強度HDR(ハイダンピングラバー)が振動を抑えます。 剛性、レべリング精度を向上させた、小型機械から中型機械まで対応できるタイプ。

「コイルばね」とオリジナル減衰機構[はねんでDHDR]を組み合せたハイブリッドマウントです。 水平固有振動数と鉛直減衰効果により除振性能をさらに高めました。 水平方向は、固有振動数を低く抑え除振性能をいっそう高めました。 鉛直方向は、減衰制御技術により共振倍率を低く押さえ込むことを可能にしました。 取り扱いが簡単です。 エアー源不要。 メンテナンス不要。

優れた防振性能。 レイアウトの変更自由。 用途に合わせて選べる豊富なラインナップ。 床を汚しにくい特殊ゴムを使用。 レベル調整が可能。特にハンドルタイプは調節が簡単。 床の勾配に合わせて設置が可能。(±3度) LMシリーズは、油、オゾンに強い耐久性に優れた特殊ゴムを使用。 LMYシリーズは、ハイダンピングラバーの採用で大幅な減衰効果。

PSD形空気ばねは金属筒体にゴムダイアフラムを設けた特殊な空気ばねで優れた防振性能を持っています。 優れた防振効果 ： 最大荷重の時は固有振動数が3～4Hzとなり、PSB形空気ばねに近い防振性能を発揮します。 優れた防音効果 ： コイルスプリングに見られるようなサージング現象がなく、防音効果が優れています。 ゴムの減衰効果 ： ゴム膜が比較的厚く、ゴム自体の減衰効果があります。 安全性が高い ： 側壁面は金属なので、接触事故などでの安全性が高くなっています。 製品高さが低い ： 製品高さは、全サイズ共通で、90mmと低い設計です。このため、機器高さもあまり高くならず、異なるサイズを併用することも可能です。 レベル調整が容易 ： 本製品は空気密閉タイプで、空気封入のため、本体にはタイヤバルブ(自動車用)を取り付けています。ダイヤバルブのコアを押すことで簡単に空気を抜くこともでき、レベル調整が容易です。

耐震ストッパーが不要 ： 部品点数、取付け工数の削減によりコストダウンが可能です。 シンプルでコンパクト ： 取付けスペースが縮小できます。 設計用水平震度約1.5 ： 耐震クラスAを満足します(建設設備耐震設計施工指針)

硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。調整用レンチ掛けが2箇所あります。(上部：六角穴、下部：二面幅)。高級感のあるマット(つや消し)仕上。RoHS指令適合製品です。

ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。LM-BP(絶縁タイプ)はパッド底のポリアセタールにより機械接地面と機械を電気的に絶縁します。RoHS指令適合製品です。

ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。アンカーボルトご使用の際は、ボルト穴の上面をポンチ等で打ち落としてご使用ください。RoHS指令適合製品です。

ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。 。RoHS指令適合製品です。

ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。 。RoHS指令適合製品です。

ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。RoHS指令適合製品です。

シール材を切断するのに最適です。マグネット付タイプも切断できます。写真※印部に合わせると、シール材を角度切りもできます。

はめ込むだけで取り付けできます。

ワイヤー入りで、差し込むだけで取り付けできます。

扉や引戸の当たり部に貼りつけると衝撃吸収効果があります。摩擦係数が高く優れた滑り止め効果があります。耐摩耗性に優れ、硬化しづらい性質です。裏紙を剥がし、加圧して貼り付けると強力に貼り付けができます。

空気圧を入れて、防振装置および昇降装置として使用する空気ばねです。 優れた防振効果をもち、低周波数の防振が可能です。 ストロークに比べ取り付け高さが低く、コンパクトです。

機械の基礎は不要で、据え付けが簡単です。レベル調整が簡単です。 上下・左右の揺れに有効です。

受皿底部に六角ナットを圧入しておりますので取付が容易です。

底部はポリプロピレン製で、床面を傷めません。

機器の操作面を見やすくするための支持足です。使用しないときは、アームを後方へ回転収納できる構造で、アームは前後ともにストップ機構があります。
