ナベヤの測定用品

六面加工がしてあります。 検査・測定から工作・組立まで幅広くご使用いただけます。

2個の基準面a、cに対するV溝のペアはMC0.05、GSFS0.03です。

2個の基準面aに対するV溝ペア差はMC0.05、GSFS0.03です。

三次元測定機等で測定物のクランプに適しています。放電加工機用クランプとしても使用可能です。

丸材測定時の仮固定に便利です。 通常の桝型ブロックとしても使用できます。

板金作業における鋼板の切断、曲げ、溶接作業でご利用いただけます。 箱型定盤と区別するため短手側のみの塗装です。

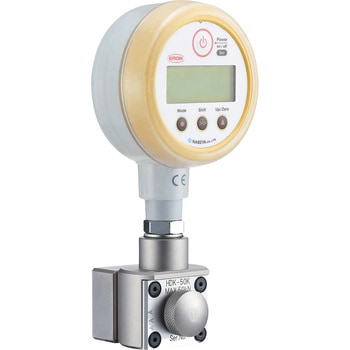

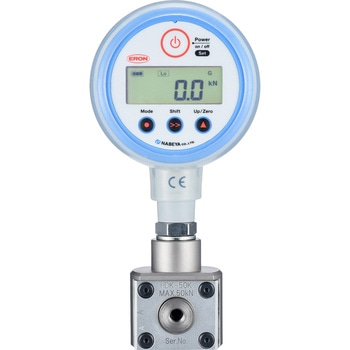

「つかむ」「おさえる」の簡単操作で締付力を測定可能バイスやチャック、その他ジグで「つかむ」「おさえる」操作のみで簡単に締付力を確認。締付力の確認により、締付力の低下傾向を数値で把握できるため、加工精度の不良や締付不良によるワークの脱落、設備損傷を防止。修理・メンテナンスによる突発的なライン停止を未然に防ぐことが可能です。無線通信(型式：HDK-KW)の使用で機内での測定が可能なため、時間経過に伴う締付力の変動を確認可能です。測定結果をデータとして残すことが可能な為、測定結果をPCで管理できます。優れた視認性により負担を軽減表示部の回転と本体の首振り角度を最大330°にしたフレキシブルディスプレイ機構により様々な角度からの確認が可能。またバックライトが搭載されており暗所でも確認しやすくなっているため、測定者の確認の手間や負担を軽減します。コンパクト設計持ち運び、測定物への設置がしやすいように「コードレス・小型・軽量」に設計しています。選べる対応荷重と通信機能「対応荷重：2タイプ」×「無線通信有無：2タイプ」の組み合わせで計:4タイプを取り揃えております。使用する環境や測定物に合わせて選択いただけます。対応荷重・HDK-50K(W)：0.5～50.0kN。一般的なマシンバイスやチャックなどの締付力測定に最適です。・HDK-150K(W)：0.6～150kN。通信機能・通信機能なし(HDK-50K / 150K)： 測定結果をその場で確認でき、シンプルで扱いやすいモデルです。・通信機能あり(HDK-50KW / 150KW)： 測定結果を無線でPCへ送信。データの記録・管理が可能で品質管理や予防保全に最適です。 現場の「見えない締付力」を見える化し安定した加工品質と設備トラブルの防止をサポートします。

櫛形ストレートエッジの経年変化及び温度変化を生じやすい構造上の欠陥を改善するため、長方形Ⅰ形断面とし、両面を平行に仕上げてあります。

キャスター付のため定盤の移動が容易にできます。 キャスターは固定機能(ストッパー)付きです。 定盤の許容荷重を守って下さい。 搬送時以外はフットジャッキで全荷重を受けてください。

石定盤の専用台です。 定盤のズレ、脱落は内蔵のレベルジャッキにより最小に抑えます。 定盤高さ(C寸法)の調整はフットジャッキによりレベル調整ができます。 内蔵のレベルジャッキにより定盤レベルの微調整が可能です。

精度、剛性ともJIS規格(JIS B7513)相当品です。 耐摩耗性に優れるためキズがつきにくいです。 耐食性に優れるため腐食が発生しにくいです。 定盤裏面にはレベルジャッキ用の受座が設けてあります。

精密石定盤と専用アングル台とセットしたサービス価格品です。

JIS型定盤の専用台です。 定盤のズレ、脱落はストッパーにより防止します。 定盤高さ(C寸法)の調整はフットジャッキによりレベル調整ができます。 C寸法は、フットジャッキにより調整可能です。 大型定盤用のアングル台は別作対応いたします。(大型定盤：JP10020、JP12024、JP16025)

精度、剛性ともJIS規格(JIS B7513)相当品です。 使用面はリンキング(吸着)が少ないため、精密機器の取り扱いが円滑に行えます。 追加工性に優れるため、キズなどの修復が容易にできます。 付属の調整ねじで定盤単体のレベル調整ができます。 大型定盤はレベリングブロックでレベル調整ができます。

キャスター付のため定盤の移動が容易にできます。 キャスターは固定機能(ストッパー)付きです。 棚板付きのため測定治具等の保管に便利です。

箱型定盤の専用台です。 定盤は直置きで、素早く設置ができます(定盤単体の微調整は出来ません) 定盤のズレ、脱落はストッパーにより防止します。 定盤高さ(C寸法)の調整はフットジャッキによりレベル調整ができます。

製缶作業における鋼材部品の曲げ、溶接作業でご利用いただけます。 抜き穴は部材の曲げ、当て、ズレ止めに利用できます。 抜き穴は鋳放しですが機械加工による別作品も対応いたします。

大型製品、設備の試験以外に組立などにもご使用いただけます。 複数で使用して自由な作業スペースの確保が可能です。 治具などはT溝(鋳放し)を利用して固定が可能です。 設置間隔(T溝ピッチ)も任意に設定可能です。 基礎固定、埋め 戻しを行うことで強固にできます。

機械・機器の組付け、調整、運転確認などの作業にご使用いただけます。 治具などはT溝を利用して位置決めや固定が可能です。 多面配置が可能です。

三次元測定機等で測定物をクランプする際の使用に適しています。
