西日本試験機の測定用品

砂置換法によって決める代表的な標準砂です。

フィルダムでの突き砂置換による密度測定に使用します。

円筒モールド部分が縦方向に二つ割になり、4個のクランプで締め付けて組み立てるようになっている以外、ModelS-171aの突き固めモールドと同じ仕様を備えています。突き固めた試料を抜き出す時、特殊クランプを緩めることができるので、試料を簡単に取り出すことができます。

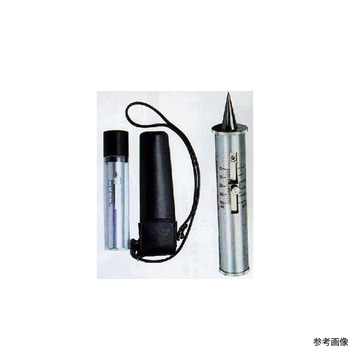

地面に突き刺すだけで簡単に土壌の硬さが測れます。土壌の圧蜜強度・剪断強度・凝集力等の重要な工学性を現地状態で直接的に指示するので、土壌断面測定に活用できます。土壌基盤の支持力・安定度の判定にも信頼できるデータを取得できます。

OJ式現場CBR試験装置はJISA1211に規定されるとおりの油圧ジャッキを使用した現場CBR試験装置で、油圧ジャッキは50kNのもので最小目盛1kNのブルドン管式圧力計を使用しています。

緩急二段切換式の手動スクリュージャッキで載荷し、容量20kN又は、50kNのプルービングリングにて荷重を計測する型式の室内CBR試験で、精密なデーターを要求される試験に適したものです。

土の一軸圧縮試験において、特に軟弱な試料の場合は確実な試験を実施することが最も重要です。特殊シンクロナスモーターの使用により完全な一定歪制御試験が可能であると同時に、精密検力計を備え、高度の研究実験に最適です。

手動式歪制御型一軸圧縮試験装置です。現場携帯用として特に軽量に設計されており、試験操作に電源・圧力装置を必要としないのでいかなる場所でも使用可能です。

Φ300mmの載荷板を油圧ジャッキにより載荷して、その沈下量をダイヤルゲージ2点で測定し、荷重量と沈下量から構造物基礎の地耐力(支持力)を求めるのに使用します。

施工管理用コーンペネトロメーターはコーンペネトロメーターと同一機種ですが、土木工事の施工管理用として構成されたものです。道路の路床、路盤の締め固め度の測定や、材料として捨土すべき不良土の判定、土の運搬およびまき出し作業の可否の判定などに使用します。

従来のコーンペネトロメーターのロッドを外管で保護して、純粋な先端コーンの貫入抵抗値を測定する装置である

日本道路公団規格に準拠した簡易現場密度測定器で、地盤に対する適用範囲が広く、測定精度が高いです。

圧力ゲージがついたポンプ一体型の油圧ジャッキです

SJ式現場CBR試験装置は容量50KNの手動式スクリュージャッキと、同容量のプルービングリングを使用した現場CBR試験装置です。

JISA1218にもとづき設計されたもので、比較的透水性の高い試料の定水透水試験に適用し、試料はJIS突き固め試験によるものです。試料は深い溢流水槽を利用して下から上へと飽和されます。定水頭は150mmとなっています。

JISA1218にもとづき設計されたもので、比較的透水性の高い試料の定水透水試験に適用し、試料はJIS突き固め試験によるものです。試料は深い越流水槽を利用して下から上へと飽和されます。定水頭は150mmとなっています。

JISA1218規定の変水位透水試験法に準拠した透水装置で、一定の断面と長さをもつ供試体の中を、ある水位差を初期状態として浸透する時の水位の降下量と、その経過時間を測定する試験で、比較的広範囲の土質に適用されます。

砂分測定器は泥水中の砂分含有量を簡単に測定するのに使用する測定器です。一目で砂分(容量%)がわかるように目盛付になっております。

マッドバランスケースはマッドバランス(泥水比重計)の収納する専用の収納容器になります。

マッドバランスは泥水の比重を現場で手軽に測定するのにもっとも多く使用されている泥水比重計です。調整はメモリ管内部のスクリューの調整によって非常に簡単にできるようになっております。

室内CBR試験用ダイヤルゲージホルダー

電動式試料抜取器は電動でCBRモールド(Φ15cmモールド)、JISモールド(Φ10cmモールド)の試料を抜取ることが出来ます。

内径Φ100mmのモールドの試料抜取るのに使用します。油圧ジャッキ式、モールド上下押え型、試料上方押出式

マリオットサイフォンは締固めた地盤の透水係数が設計条件を満たしているかを試験するために使う道具です。

比較的浅い地盤の調査に適します。手動ボーリング器で、携帯に便利なため大型機械の搬入が困難な現場に適します。
