20ページ目: 機構部品(電子部品)

クロックの修理や製作に!BLADO(ブラド)のクロック用スイープムーブメント。別売りのスイープムーブメント用時計針と組合わせ、文字盤を自作するだけでクロックの製作ができます。

七星科学研究所オリジナル工具

M5STACKの超小型マイコン開発モジュール「ATOM Lite」。Wi-Fi/Bluetoothに対応するSoC「ESP32-PICO」をメインに、押しボタンスイッチとRGB LED、Groveモジュール接続用コネクタ等が24mm角のケースに実装されています。シンプルな構成で低価格のため、IoTシステムのセンサーノードなどの用途でまとまった数量を揃えたい場合におすすめです。ソフトウェア開発にはArduino IDEのほか、M5Stackの提供するブロックプログラミング環境「UIFlow」が利用できます。

M5Stamp S3はESP32-S3FN8(2.4 GHz Wi-Fi)を搭載した切手(Stamp)サイズの小さな開発プラットフォームです。最高240 MHzで動作するXtensaデュアルコア32ビットLX7、プログラム可能なフルカラーLEDとプッシュボタンスイッチ、ESP32-S3FN8の各種I/O・GPIOを引き出し面実装でもピンヘッダーでも使える端面スルーホール端子部を備えます。内容物 1 x M5Stamp S3 1 x HY2.0-4Pコネクタ 1 x ピンヘッダー(2.54 mmピッチ6ピン) 1 x ピンヘッダー(2.54 mmピッチ9ピン) 1 x 六角レンチ 1 x ステッカー( ピン配置や技適マークが記載されています。本体に貼付しない場合でも大切に保管してください)

プッシュイン接続端子台用のアクセサリこれらのアクセサリは、このシリーズのプッシュイン接続端子台とともに使用します。

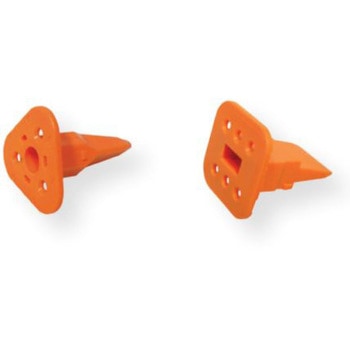

一連の稜線.ATシリーズコネクタ用のウェッジは、コネクタコンタクトの内部安定性を高めると同時に、シール保持機能も追加され、組み立て時にフロントシールが所定の位置から外れないようになっています。

USB Type-C用コネクタを2.54mmピッチに変換する基板USB Type-Cコネクタの信号を2.54ピッチの端子に引き出してあります。引き出す信号は、USB2.0規格の4本(VBUS、GND、D+、D-)とCC1/CC2端子、GNDの計7本に限定して小型化しました。VBUS、GNDは、サンハヤト製ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。CC1/CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。

2.54mmピッチのジャンパピンです。

2.54mmピッチのジャンパピンです。抜き差ししやすいつまみ付き

Φ5mmサイズの高輝度赤外線LEDです。リモコンやデータ通信などに最適です。

7セグメント4桁(9999)のアップダウンカウンターです。カウント値を設定すれば、その値になるとリレーが[ON/OFF]動作します。カウンターだけではなくタイマーの機能も搭載しています。時間設定は0.01秒～99.99秒、1秒～99分59秒の2モードです。電源OFFでもカウント値、設定値を保存する機能が付いていますので一旦電源をOFF後、再度ONにしても以前の続きからカウントできます。電源電圧：DC5～9V最大電流：約70mA入力：接点、オープンコレクタ入力出力リレー：1C接点(接点定格[DC24V 1A][AC125V 0.5A])出力ブザー：入力検出時発音データ出力：・7セグメントLED表示データ出力・UART(19200bps/8bit/パリティなし/ストップビット1)表示：セグメント 4桁基板サイズ：W70×D55×H14mmカウンター機能：・最大カウント数：9999カウント・カウントモード：4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)・最大入力カウント：20カウント/秒(最小入力時間 25ms)・カウント値保持：あり(電源が落ちてもモード、カウント値は保持)・出力時間設定：0.1～99.9秒 0は出力保持・リレー出力設定：ON または OFF・ブザー音設定：ON または OFFタイマー機能：・時間範囲：0.01秒～99.99秒 又は 1秒～99分59秒・タイマーモード：4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)・タイマー精度：約±1%未満・タイマー値保持：あり(電源が落ちてもモード、タイマー値は保持)・出力時間設定：0.1～99.9秒 0は出力保持

配線時、工具もフェルールも不要。被覆を剥いたKIV電線を端子台の接続口に差し込むだけの簡単配線です。電線断面積は2.5mm2タイプで0.5mm2から2.5mm2までの電線を接続できます。定格電圧800V、定格電流24APush-in Aシリーズと互換性があり、組み合わせて使用できます。渡り金具や止め金具などのアクセサリが流用頂けます。

省工数：約55%の配線工数削減工具不要で簡単接続、渡り配線も簡単優れた引張強度、耐振動性・耐衝撃性端子カバー無しでも安心約50%の省スペース化を実現()

設定した温度以下または以上でリレー接点をON/OFFする制御基板です。従来品(ON-DO2[0～70℃])と比べ、大幅に温度設定範囲がアップ[-35～105℃]しました。また、リレー接点は最大10Aの開閉が可能なものを搭載し大電力を制御可能です。設定値付近でのリレーのバタ付き(チャタリング)を防止するヒステリシス設定は、0(ヒステリシスなし)～5℃まで自由に設定可能なので、ほとんどの制御用途に使用できます。表示温度データを「ASCIIキャラクタ」で出力しているので、「USB-シリアル変換ケーブル(別売)」などでパソコンと接続すれば計測データをパソコンに取り込むことが可能です。(ソフトウェア等の知識が必要です)表示は液晶と違い、自発光する緑色7セグメントLEDにより暗い所でもハッキリと温度を視認することができます。電源電圧：標準DC6.0V(5.0～9.0V可)/DCジャック：センタープラス Φ2.1mm/汎用端子：2P端子台動作電流：表示のみの時 最大約45mA/リレー動作時 最大約110mA設定温度範囲：-35～105℃ヒステリシス設定範囲：0～5℃基板動作温度範囲：約-20～70℃ ※ただし、氷結および結露しないこと計測誤差：最大±1.6℃計測周期：約1秒表示：緑色7セグメントによる3桁(整数値のみ)センサー：NTCサーミスタ 1個/水中使用可 センサー部 樹脂加工 耐熱-55～125℃/コード長 約20cm 熱時定数 空気中7sリレー：1個(1回路1接点)/定格負荷：AC120V 10A， DC 30V 8Aリレー動作モード：2モード/設定温度以上でリレーON、設定温度以下でリレーONデータアウト：表示温度を出力[ASCIIキャラクタ]TTLアウト：リレーオンの時「H:3.3～2.8V」/リレーオフの時「L:0V」※接続側に電流が流れる程、出力電圧値は降下します基板サイズ：66.0(W)×64.8(D)×22.0(H)mm
