40ページ目: 機構部品(電子部品)
仕様オス/メス = メス 併用可能製品 = MX150Lコネクタハウジング シリーズ = MX150L 適合電線サイズmm2 Min = 1.3mm2 結線方法 = 圧着 適合電線サイズAWG Min = 16AWG 適合電線サイズAWG Max = 14AWG シリーズ番号 = 19420 動作温度 Min = -55℃動作温度 Max = +125℃長いオスピンは、旧式のアース用途向けです。 MX150Lプラグハウジングのパネル取り付けについては、品番 ； 511-0219 511-0219 又は ； 539-1294 539-1294 を参照してください。 MX150Lレセプタクルについては、代表品番 ； 511-0102 511-0102 を参照してください。 適切な圧着工具及び引き抜き工具については、品番 ； 220-914 220-914 を参照してください。. MX150L圧着端子. 19417シリーズのMX150Lオス端子コンタクト及び19420シリーズのメス端子コンタクト製品. 14 → 16、18 → 22 AWG ULワイヤ 低挿入力 最大電圧: 600 V 最大電流: 18 A 動作温度: -55 → +125 ℃すずめっき オス端子の長さ: 1～1.03インチのものを用意
長さ(mm)254
幅(mm)100
高さ(mm)20
質量(g)20
RoHS指令(10物質対応)対応
1袋(100個)
￥2,298
税込￥2,528
7日以内出荷

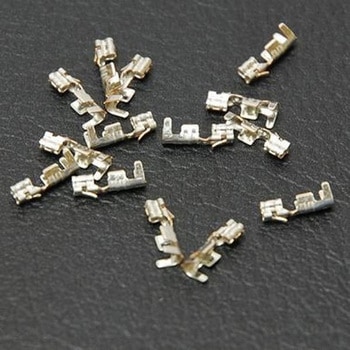

仕様オス/メス = メス 併用可能製品 = SLコネクタハウジング シリーズ = SL 適合電線サイズmm2 Min = 0.2mm2 結線方法 = 圧着 適合電線サイズAWG Min = 24AWG 適合電線サイズAWG Max = 22AWG シリーズ番号 = 70058 最大接触抵抗 = 15mΩ 動作温度 Min = -40℃動作温度 Max = +105℃参考 : 70058及び71851シリーズは70450シリーズハウジングでも使用可. Molex SL端子、70058、71851及び70021シリーズ. SLシリーズの圧着端子コンタクトでは、オス又はメスの接点、30 → 22 AWGのワイヤサイズ、金又はスズのコンタクトめっきを選択できます。 70066シリーズSL圧着ハウジングについては、代表品番 ； 670-3843 670-3843 を参照 70066D及び70107シリーズのSLハウジングについては、代表品番 ； 670-3890 670-3890 及び ； 670-4098 670-4098 を参照 圧着工具も用意(品番 ； 809-2394 809-2394 を参照). 用途:. 自動車 商用車 家庭用電化製品 携帯デバイス 医療産業 通信 ネットワーキング
長さ(mm)125
幅(mm)75
高さ(mm)5
質量(g)5
RoHS指令(10物質対応)対応
1袋(100個)
￥2,398
税込￥2,638
当日出荷
仕様極数 = 8行数 = 1ピッチ = 2.54mmオス/メス = メス実装タイプ = ケーブルマウントシリーズ = KK 254併用可能製品 = KKコネクタ接続方向 = ストレート長さ = 20.88mm幅 = 4.82mmハウジング材質 = ナイロンMolex KK 2695シリーズハウジング. この2695シリーズのコネクタハウジング製品は2.54 mmピッチで、MolexのKK相互接続システムの一部を構成しており、簡単かつ経済的に、基板に多極接続を構成できます。ハウジングに端子を取り付ける場合は、これらの端子を正しく取り付けるために、Molex挿入工具を使用する必要があります。 詳細については、エンジニアリングノートを参照してください。. 特長と利点. 2.54 mmピッチ 電線対基板接続及び継手 自然色(白) 1列 ハウジング22-01-2xxxにはフリクションロックランプが付属 ハウジング22-01-3xxxにはフリクションロックランプと極性リブが付属
RoHS指令(10物質対応)対応
仕様極数 = 2行数 = 1ピッチ = 3.96mmオス/メス = メス実装タイプ = ケーブルマウントシリーズ = KK 396併用可能製品 = KKコネクタ接続方向 = ストレート長さ = 7.82mm幅 = 6.4mmハウジング材質 = ナイロン最適な圧着工具については、品番 ； 450-391 450-391 などを参照. Molex KK 2139シリーズハウジング. この2139シリーズのコネクタハウジング製品は3.96 mmピッチで、MolexのKK相互接続システムの一部を構成しており、簡単かつ経済的に、基板に多極接続を構成できます。こうした継手は、ハウジング内の接続部を保護するために不可欠なコンポーネントです。. 特長と利点. 3.96 mmピッチ 電線対基板の構成及び継手 自然色(白) 1列 フリクションロックにより、誤脱落を防止 ランプと極性リブ KK 2478 / 2578シリーズ端子に対応
質量(g)6
RoHS指令(10物質対応)対応
1袋(10個)
￥169
税込￥186
当日出荷

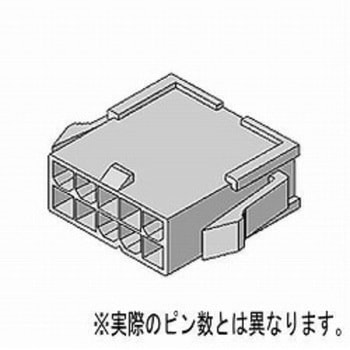

仕様極数 = 2行数 = 2ピッチ = 4.2mmオス/メス = メス実装タイプ = ケーブルマウントシリーズ = Mini-Fit Jr併用可能製品 = Mini-Fit Jr.レセプタクル接続方向 = ストレート長さ = 14.4mm幅 = 7.39mmハウジング材質 = ナイロンMolex Mini-Fit Junior圧着レセプタクル及びプラグハウジング. Mini-Fit Junior 4.2 mmピッチコネクタハウジングは、Mini-Fit Junior電源コネクタ相互接続システムの構成要素です。Molexコネクタハウジングは、設計の柔軟性が必要な用途に使用できます。こうした継手は、ハウジング内の接続部を保護するために不可欠なコンポーネントです。. 特長と利点. 1回路あたり最大13 Aの電流に対応し、高電流コネクタに最適な優れたソリューション 端子は完全に絶縁され、異物や取り扱いミスによる損傷を防止 極性とキーイングにより、誤かん合やずれを防止 このかん合接続のためのポジティブロック機構は、過度の衝撃や振動によって偶発的に外れるのを防止 クリック音でかん合を確認可能 難燃性UL94V-0又はUL94 V-2ハウジング素材を用意 標準のMini-Fit及びMini-Fit Plus圧着端子で使用可能 電線対電線及び電線対基板用途
長さ(mm)125
幅(mm)75
高さ(mm)20
質量(g)10
RoHS指令(10物質対応)対応
仕様オス/メス = メス 併用可能製品 = CMCコネクタハウジング シリーズ = CP 適合電線サイズmm2 Min = 0.5mm2 結線方法 = 圧着 表面処理：コンタクト = 錫 コンタクト材質 = 銅 シリーズ番号 = 64323 最大接触抵抗 = 4mΩ 動作温度 Min = -40℃動作温度 Max = +125℃CMCハイブリッドコネクタ、CP0.635 mm端子 - 64322シリーズ. CMCハイブリッドコネクタシステムで使用するCP端子です。これらの端子は、1.50 mm又は0.635 mm幅で、低、中、高電流データ要件に対応できるように設計されています。これらの端子は、導電性の高い銅合金ボディと、ステンレススチール製端子ボックスの2つの部分から構成されています。この堅牢な設計により、過酷な環境での高導電性用途にも使用できます。CP端子には、各種のめっきタイプの製品が用意され、幅広いワイヤサイズに適合します。
長さ(mm)259
幅(mm)50
高さ(mm)11
質量(g)10
RoHS指令(10物質対応)対応
1袋(25個)
￥1,598
税込￥1,758
当日出荷
仕様極数 = 3ピッチ = 5.03mm行数 = 1オス/メス = オス実装タイプ = ケーブルマウント接続方向 = ストレート高さ = 8.6mm定格電流 = 14Aハウジング材質 = ナイロンシリーズ = STANDARD .093"シリーズ番号 = 1396参照: 1189、1190、1376、1381、1433、1434、1973、2151、2273、2870、2871、4272、4550、6271、6310、42477、42478シリーズ端子とともに使用します。. プラグ及びレセプタクル、1396シリーズ. 1377シリーズ基板テールメス端子(代表品番679-4792)及び1380シリーズオス端子(代表品番670-0260)とともに使用
長さ(mm)157
幅(mm)100
高さ(mm)21
質量(g)24
RoHS指令(10物質対応)対応
1袋(10個)
￥419
税込￥461
当日出荷
仕様オス/メス = メス USBタイプ = B 結線方法 = はんだ USBバージョン = 2.0 接続方向 = ライトアングル 定格電流 = 1.0A 定格電圧 = 30.0 V シリーズ = On-The-Go シリーズ番号 = 67503 コンタクト材質 = 銅合金 動作温度 Min = 0.0℃動作温度 Max = +50℃USB On-The-Go(OTG). このMolex USB OTG (On-the-Go)コネクタ製品は、USB 2.0規格のOn-The-Go Supplement (Rev. 1.0)に対応しています。最大動作速度480 Mbps、小型軽量設計のMolex OTG USBコネクタは、さまざまな携帯機器及びモバイル機器のニーズに対応します。 また、ミニUSBコネクタには、オス / メス双方のUSBタイプA、AB B、Mini Bがあります。5ピンピッチを採用しているため、必要な設置スペースが少なく、非常に汎用性の高い製品です。. 特長と利点. 標準的な USB-B コネクタの約 1/8 のサイズで、優れた RFI/EMI 性能を発揮します。 5 ピン設計( 1 つの ID ピン)。 スルーホールタイプと SMT タイプを用意。 ケーブルアセンブリあり。 定格電圧： 30 V 定格電流： 1A 予想寿命は 5000 です。
RoHS指令(10物質対応)対応
仕様タイプ = レセプタクルオス/メス = メス行数 = 4定格電流 = 12A実装タイプ = ケーブルマウントシリーズ = CMC色 = 黒高さ = 34.25mm幅 = 53.2mm深さ = 40.5mmシリーズ番号 = 64320品番841-1861及び723-9347は左ワイヤで、品番841-1852、841-1865、774-8144及び723-9359は右ワイヤです。. CMCハイブリッドコネクタ、レセプタクル - 64320及び64318シリーズ. これらのCMCハイブリッド電線対基板自動車用コネクタレセプタクルは高密度で、高性能のマットシール技術を使用して密閉されています。 最適な端子については、品番 ； 723-9371 723-9371 及び ； 723-9362 723-9362 を参照してください。 最適なブラインドプラグについては、品番 ； 723-9381 723-9381 を参照してください。 最適なワイヤキャップについては、代表品番 ； 723-9384 723-9384 を参照してください。 CMCヘッダについては、代表品番 ； 723-9331 723-9331 を参照してください。
長さ(mm)155
幅(mm)99
高さ(mm)41
質量(g)38
RoHS指令(10物質対応)対応
1個
￥1,498
税込￥1,648
翌々日出荷
TE Connectivity Japan(旧:TYCOELECTRONICS(タイコエレクトロニクス))TE Connectivity 自動車用コネクタ MCON 1.2シリーズ 4極 オス
(1件すべてのレビューを見る)
RoHS
RoHS
仕様極数 = 4 オス/メス = オス 行数 = 1 実装タイプ = インライン取り付け シリーズ = MCON 1.2 色 = 黒 高さ = 14.8mm 幅 = 15mm 深さ = 26.5mm 動作温度 Min = -40℃ TE Connectivity MCON 1.2 mmシールドタブハウジング. MCON 1.2 mmシールド電線対電線タブハウジングは、自動車産業用のMCON相互接続システムの一部です。 このMCONコネクタシステムは、コンタクトが機械的応力や高振動にさらされる自動車用途で使用するように特別に設計されています。 このMCONコネクタのハウジングには、このような環境で使用するために、コネクタ内部で端子を所定の位置にロックする端子位置保証(TPA)、外部ラッチ、キーイングなどの多数の機能が組み込まれており、正確で確実なかん合を実現します。 ハウジングは125 ℃の高い動作温度範囲で使用できます。 このシールドMCON 1.2タブハウジングは、幅1.2 mmのロックランスタブコンタクト(別売り)と使用します。
長さ(mm)127
幅(mm)75
高さ(mm)18
質量(g)7
RoHS指令(10物質対応)対応
1個
￥309
税込￥340
7日以内出荷
TE Connectivity Japan(旧:TYCOELECTRONICS(タイコエレクトロニクス))TE Connectivity ソケット ・ コンタクト コンタクト MICシリーズ メス 172774-4
RoHS
RoHS
仕様併用可能製品 = マルチインターロックコネクタシリーズ = MICオス/メス = メスTE Connectivity MIC (マルチインターロックコネクタ)シリーズIIタブ及びレセプタクルコンタクト. シリーズII MIC (マルチインターロックコネクタ)コネクタ用タブ及びレセプタクル圧着コンタクト製品
長さ(mm)152
幅(mm)102
高さ(mm)5
質量(g)39
RoHS指令(10物質対応)対応
1袋(50個)
￥3,798
税込￥4,178
当日出荷
仕様種類 = メスハウジングシリーズ = DT適合電線サイズ = 0.5→ 2.5 mm 2 、 20→ 14 AWGオス/メス = メス極数 = 3
長さ(mm)165
幅(mm)115
高さ(mm)25
質量(g)31
RoHS指令(10物質対応)対応
1袋(5個)
￥1,198
税込￥1,318
翌々日出荷
仕様タイプ = コネクタ オス/メス = オス行数 = 2 定格電流 = 13A シリーズ = DT 色 = グレー 高さ = 18.19mm 幅 = 40.56mm 深さ = 30.94mm ハウジング材質 = PA GF Deutsch DT シリーズプラグ. Deutsch DT プラグハウジングは、ケーブルとケーブルの接続用に設計されています。シールは、高い環境保護性を備えた堅牢なシールです。安全で汎用性と信頼性に優れた DT プラグコネクタハウジングは、自動車用途に最適な熱可塑樹脂製です。 DT プラグは 2 ～ 12 ピンのオプションが用意されているため、お好みに合わせて選ぶことはできません。Deutsch コンタクトのサイズは 16 で、それぞれ 13 A の連続容量を備えています。このハウジングには、かん合用の一体型ラッチが付いています。. 特長と利点. IP68 防水等級 14-20 awg (2.5-0.5 mm 2 ) 電線間接続 2/3/4/6/8/12 キャビティ構成 インライン、フランジ、または基板実装オプション ラッチを内蔵しています ウェッジロックは、コンタクトのアライメントと保持を確認します 動作温度: -55℃→ +125 ℃
長さ(mm)127
幅(mm)75
高さ(mm)20
質量(g)15
RoHS指令(10物質対応)対応
1個
￥799
税込￥879
当日出荷
仕様種類 = ウェッジロックシリーズ = DT極数 = 8DTシリーズコネクタウェッジロック. また、TPA (端子位置保証)とも呼ばれるこれらのDTシリーズコネクタウェッジロックは、かん合する前にコネクタ内に取り付け、ロック機構により、かん合コネクタの誤抜を防止します。
長さ(mm)127
幅(mm)75
高さ(mm)25
質量(g)17
RoHS指令(10物質対応)対応
1袋(10個)
￥419
税込￥461
当日出荷
仕様併用可能製品 = メス端子シリーズ = DT適合電線サイズ = 0.5→ 2 mm 2 、 20→ 14 AWGオス/メス = オス極数 = 6
長さ(mm)127
幅(mm)75
高さ(mm)20
質量(g)9
RoHS指令(10物質対応)対応
1個
￥399
税込￥439
翌々日出荷
色樹脂部:黒
表面処理コンタクト:Ni下地 金フラッシュ
絶縁抵抗(MΩ)5000 MIN(DC 500V)
接触抵抗(mΩ)20 MAX(DC 100mA)
電流容量(A)3
材質(樹脂部)PBT 4830
材質(コンタクト)黄銅
熱変形温度(℃)1.82MPa…208
RoHS指令(10物質対応)対応
燃焼性本体樹脂部:UL94V-0(材料)
動作温度範囲(℃)-40～+105
端子種別圧着
保護等級IP67
接合型バヨネット
ボディ向きストレート
シリーズHD20
材質(ハウジング)サーモプラスチック
RoHS指令(10物質対応)対応
RoHS指令(10物質対応)対応
幅(mm)40.01
色黒
高さ(mm)20.22
タイプコネクタ
シリーズDTM
端子種別圧着
定格電流(A)7.5
深さ(mm)43.69
行数2
動作温度(℃)+125
コンタクト数12
RoHS指令(10物質対応)対応
オス・メスオス
1個
￥679
税込￥747
7日以内出荷
シリーズGT150
RoHS指令(10物質対応)対応
アクセサリタイプ端子
オス・メスメス
併用可能製品自動車用コネクタ
1袋(100個)
￥2,798
税込￥3,078
当日出荷
RoHS指令(10物質対応)対応
アクセサリタイプグロメット
併用可能製品自動車用コネクタ
シリーズ693
RoHS指令(10物質対応)対応
IP等級IP67
オス・メスメス
1個
￥850
税込￥935
7日以内出荷
タイプ六角ナット
シリーズ713
素材金属
RoHS指令(10物質対応)対応
スレッドサイズM20 x 1.5
併用可能製品M12コネクタ
1個
￥189
税込￥208
当日出荷
仕様アクセサリタイプ = フレームハンドル
RoHS指令(10物質対応)対応
アクセサリタイプフレームハンドル
1個
￥2,798
税込￥3,078
翌々日出荷
全長(mm)190.5
シリーズM22520/7-01
圧着工具ラチェット
1個
￥139,800
税込￥153,780
当日出荷
極数3
寸法(mm)【電池】3.5
色黒
タイプモノラル
取付方式ケーブルマウント
シリーズCLB
端子種別スクリュー
オス・メスオス
ボディ向きストレート
コンタクトめっき金めっき
1袋(5個)
￥3,598
税込￥3,958
翌々日出荷
アクセサリタイプメスコンタクト
併用機器ATシリーズコネクタ
シリーズAT
端子長さ(mm)16
ケーブル14 → 16 AWG
ボディ形式ストレート
オス・メスメス
コンタクト数1
仕様アクセサリタイプ = メスコンタクト併用可能製品 = ATシリーズコネクタシリーズ = AT端子サイズ = 16mmケーブルサイズ = 14 → 16 AWGボディ向き = ストレートオス・メス = メスコンタクト数 = 1シリーズ番号 = 62
RoHS指令(10物質対応)対応
RoHS指令(10物質対応)対応
仕様コンタクト数 = 10取り付けタイプ = パネルマウントコネクタサイズ = スタンダード端子方法 = はんだ定格電流 = 2AIP保護等級 = IP67コンタクトジェンダー = メス定格電圧 = 500 V dc接合型 = バヨネットボディ向き = ストレートシリーズ = BUハウジング材質 = ガラス繊維強化ナイロン動作温度 Min = -40℃
RoHS指令(10物質対応)対応
1個
￥1,998
税込￥2,198
7日以内出荷
仕様アクセサリタイプ = コンタクト併用可能製品 = 自動車用コネクタシリーズ = ATオス・メス = メス
シリーズAT
RoHS指令(10物質対応)対応
併用機器自動車用コネクタ
アクセサリタイプコンタクト
オス・メスメス
1袋(50個)
￥2,598
税込￥2,858
当日出荷
仕様オス・メス = オス併用可能製品 = スプリングピンコネクタシリーズ = AX端子方法 = はんだコンタクトめっき = 金コンタクト材質 = 真鍮最大接触抵抗 = 10mΩ
RoHS指令(10物質対応)対応
1袋(5個)
￥1,398
税込￥1,538
翌々日出荷
