送信点数4点、距離10mの産業用電波リモコンです。電波を使用しているので指向性なく、免許不用でシャッター開閉や機械設備などの遠隔操作が可能です。IDナンバー設定で送信したい受信機を選択できます。混信対策で周波数チャンネルも切替可能。
仕様●IDナンバー設定：最大99通り(任意に設定)●通信周波数：2.410GHz～2.480GHz(15チャンネル)
質量(g)約110(電池含む)
保護構造IP40
電源単4アルカリ電池×4本
表示LCD表示 3桁、バッテリー表示、送信表示(バックライト付)
機能設定：1IDナンバー設定 2通信周波数(15チャンネル) 設定 3オートパワーOFF時間設定 4バックライトOFF時間設定 5ブザー音設定 6ブロードキャストモード切替 7設定リセット(出荷時の状態に戻す)
通信方式直接拡散方式
キー数数字キー4点(1～4)、設定キー5点(Fc、Mod、Ent、←、→)。/電子ブザー内蔵
使用温湿度範囲0～+40℃、45～85%RH
電池寿命連続使用で10時間(バックライト未使用時)
耐振動複振幅 1.5mm 10～55Hz X、Y、Z方向各2時間
プロトコル通信：IEEE802.15.4 物理層+独自MAC層
伝送距離(m)10
耐衝撃490m/s2 X・Y・Z方向各6回
ケースポリカーボネート
1個
￥44,980
税込￥49,478
翌々日出荷
ダイカストケース採用。溝幅は30mmと50mmの2種。煩わしい調整は一切不要。応答速度が速く、繰返し精度が高いため、各種の位置制御に最適
仕様●IDナンバー設定：99通り(送信器より書込み)●通信周波数：2.410GHz～2.480GHz(15チャンネル)
質量(g)約180
電源(V)DC24±10%
保護構造IP64
出力送信器から送られてきたIDナンバーと設定したナンバーが一致した時のみ出力します。データ出力/4点、ストローブ/1点、オープンコレクタ出力。30V以下、50mA以下
材質(ケース)ポリカーボネート
接続リード線式(端末はコネクタ接続)
通信方式直接拡散方式
絶縁抵抗(MΩ)10(DC500Vメガー)
使用温湿度範囲-10～+50℃、45～85%RH
使用環境腐食性ガスがないこと
耐ノイズ適合規格 IEC(EN)61000-6-2:2001
表示灯受信表示(RCV)/1点、書込み表示(WRT)/1点、電源表示(POW)/1点
耐振動複振幅 1.5mm 10～55Hz X、Y、Z方向各2時間
出力保持時間100ms以上
プロトコル通信：IEEE802.15.4 物理層+独自MAC層
耐衝撃490m/s2 X、Y、Z方向各6回
1個
￥37,980
税込￥41,778
翌々日出荷
クレーン接近警報装置専用のレーザスキャナ。反射式のため反射板が不要で、段違いクレーンの接近警報装置としても使用が可能。30mの長距離検出に加え、検出エリアを自由に設定が可能。用途に合わせた2種類のブラケットとコントロールBOXをご用意。
保護構造IP65 ※適合ケーブルをケーブルグラントに引き込み、適切な手法で締めこんだ際の保護構造です。
出力OUTPUT /4点:故障出力、出力1，2，3 リレー接点出力 定格負荷(AC250V，5A、DC30V，5A)
消費電力AC100V時 11.0VA以下、AC200V時 15.0VA以下 ※RSC-30LNを接続した際のデータです。
電源電圧(V)AC100～200
応答時間出力：動作(セット)時間/10ms以下(約4ms)、復帰(リセット)時間/10ms以下(約2ms)
使用温湿度範囲-10～+50℃ 85%RH(但し、結露、凍結が無いこと)
1個
￥71,980
税込￥79,178
3日以内出荷
距離30m、190°の範囲を自由なエリア設定で物体検出する屋外用レーザスキャナ(LiDAR)。雨、霧などの屋外フィルタ搭載、屋外用搬送車やクレーンなどの障害物検知、屋外の侵入検知などの用途に。角度分解能が0.25°と粗くなっています。
仕様●測距原理：Time of Flight方式(パルス式)●測距範囲：0.1～30m※ (黒10%反射物500mm□) ※環境の影響は実機での確認をお願いします。【最大検出距離】100m(出力限界値) 【角度】190°
質量(g)約1100(ケーブル含む)
保護構造IP67(IEC規格)
精度(mm)測距：周囲照度 3000lx以下 /±50 1 (黒10% 10m、白ケント紙 30m)、 周囲照度 100000lx以下/±100 1 (黒10% 10m、白ケント紙 30m)※2 ※1 環境の影響は実機での確認をお願いします。
材質(ケース)ケース前面部/ポリカーボネート，ケース背面部/アルミ
接続ケーブル引出し式2m※ ※USBケーブル(UZ00023)を別売にてご用意しておりますので、詳細はお問い合わせください。
入力エリア入力1・2・3・4(全16パターン)
分解能ステップ角 0.25°(360°/1，440分割)
騒音値(dB)25以下(300mmにて)
電源電圧(V)DC10～30
光源半導体レーザ λ=905nm(レーザ安全クラス1)
応答時間出力：100ms以下(スキャン速度50ms/1回転)注) 注)条件により異なります。
時間走査：50ms/scan(モータ回転数1，200rpm)
消費電流(mA)【定常時】DC10/12V時 600以下、DC24V時 250以下 【起動時】DC10V 2A以下、DC12V 1.5A以下、DC24V 0.75A以下
インターフェースUSB2.0(Full Speed、12Mbps、エリア設定用)/ 故障出力、出力1・2・3(Nchオープンドレイン出力 DC30V 100mA以下)/ 出力1・2・3(エリア内検出で出力OFF)、故障出力(正常動作時出力ON)
使用温湿度範囲-10～+50℃(保存時-25～+75℃)、85%RH以下。但し、結露・氷結しないこと
検出物体5m/65mm、10m/130mm、30m/400mm(いずれも距離に対して最小の検出物)
表示灯【電源表示灯(緑)】電源ON時点灯。動作/故障【表示灯(橙)】検出時→点灯、故障時→点滅
耐振動複振幅1.5mm 10～55Hz X、Y、Z各方向 各2時間
起動時間(秒)電源投入から30以内で動作(但し、起動状態によって越える場合があります)
絶縁抵抗10MΩ
耐衝撃196m/s2 X、Y、Z各方向 各10回
1個
￥499,800
税込￥549,780
3日以内出荷
距離30m、270°の範囲をデータ出力するレーザスキャナ(LiDAR)。USTシリーズの最上位機種。小型、軽量で耐環境性も高く、屋外でも対応可能。AGV(無人搬送台車)やロボットなどの環境認識(SLAM)用途で工場や物流の効率化、稼働率の向上が可能。ROS対応。
仕様検出距離及び検出体：【検出保証値】0.05m～30m※(反射率90%白ケント紙)、 0.05m～12m※ (反射率10%黒紙) ※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙/0.05m～25m、反射率10%黒紙/0.05m～8m 【最大検出距離】60m(出力限界値) 【最小検出物】180mm(10m)、350mm(20m)、520mm(30m)
材質光学窓/ポリカーボネイト、本体/アルミ
質量(g)130 (ケーブル除く)
保護構造IP67※ ※電源ケーブル、Ethernetケーブル末端(コネクタ部)はIP67保護構造ではありません。
消費電力(W)3.6以下(定常時)
出力故障出力・同期出力 フォトカプラ・オープンコレクタ出力 DC30V 50mA MAX.
角度(°)走査：270
精度(mm)測距：±40※ ※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙：0.05m～25m、反射率10%黒紙：0.05m～8m
繰返し精度(mm)σ< 20※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙:0.05m～25m、反射率10%黒紙:0.05m～8m
分解能0.25度/0.125度※ ※LXSettingTool により高分解能モードに切り替えることができます。(初期値：0.25 度) 製品コードUUST2★★ 以降(firmware versiON/4.0.0 以降) の製品で対応しています。
外形寸法(幅W×奥行D×高さH)(mm)50×50×70(本体のみ)
電源電圧(V)DC12/DC24 (動作電圧範囲10～30 リップル10%以内)
光源半導体レーザ(波長 905nm) FDAレーザ安全クラス1
時間走査：25ms (モータ回転数 2400rpm)
消費電流(mA)Typ.150以下(DC24V) 但し、起動時に突入電流約450必要 ※電流容量に十分な余裕を持った電源をご使用ください。
インターフェースEthernet 100BASE-TX
絶縁抵抗(MΩ)10DC500Vメガー
使用温湿度範囲-30℃ ～ +50℃※ 85%RH以下 (但し、結露、凍結がない事) ※起動温度は-10℃～+50℃になります。
寿命常温使用にて5年(モータ寿命)
保存温湿度範囲-30℃ ～ +70℃ 85%RH以下(結露、凍結がない事)
EMC規格(EMI)EN61326-1:2013、 EN61326-1:2013 (EMS)EN61326-1:2013、 EN61000-4-2:2009、 EN61000-4-3:2006 + A1:2008 + A2:2010、 EN61000-4-4:2012、 EN61000-4-6:2009、 EN61000-4-8:2010
使用周囲照度(Lx)100000 以下※ ※太陽光など強い外乱光の直射時は検出が保障できません。西日などが入らないよう 配慮願います。
表示灯【電源表示灯(青)】正常動作時点灯、起動時及び故障時点滅
耐振動10～55Hz 複振幅1.5mm X.Y.Z方向 各2時間、 55～200Hz 98m/s2(10G) スイープ2分 X.Y.Z方向 各1時間
起動時間(秒)10以内 (但し、起動条件(故障)によっては、超える場合があります。)
耐衝撃196m/s2(20G) X.Y.Z方向 各10回
測定分解能1mm単位
1個
￥339,800
税込￥373,780
3日以内出荷
距離30m、270°の範囲をデータ出力するレーザスキャナ(LiDAR)。ロボットなどの環境認識(SLAM)用途、各種計測に。インターフェースはUSB対応。ROS対応
仕様●検出距離及び検出体：【検出保証値】 0.1～30m(白ケント紙)※ ※室内環境にて(蛍光灯 1000lx以下)【最大検出距離】 60m(出力限界値) 【最小検出物】 130mm(10m)●測距分解能及び繰返し精度：1mm 単位/ 0.1～10m：σ<10mm ， 10～30m：σ<30mm (白ケント紙)※ 【周囲照度 3000lx以下】σ<10mm(白ケント紙 10mまで)【周囲照度 100000lx以下】 σ<30mm(白ケント紙 10mまで)※室内環境にて(蛍光灯 1000lx以下)●電流：パワーON時 Max 1A 定常時 0.7A以下
材質ポリカーボネート
質量(g)210(ケーブルを除く)
保護構造IP64
消費電力(W)8以下
出力OUTPUT /1点：同期出力
角度(°)走査：270
精度(mm)測距：0.1～10m/±30 ， 10～30m/±50 (白ケント紙)※2 【周囲照度3000lx以下】白ケント紙0.1～10m /±30※1 【周囲照度100000lx以下】白ケント紙0.1～10m/±50※1 ※1外光の直射時は検出が保証できません(西日等が入らないよう配慮願います) ※2室内環境にて(蛍光灯 1000lx以下)
分解能約0.25度 (360°/1440分割)
電源電圧(V)DC 12 ±10%
保存温度(℃)-25～75
光源半導体レーザ λ=905nm 、FDAレーザ安全クラス1
時間走査：25ms(モータ回転数2400rpm)
インターフェースUSB Ver2.0 FSモード(12Mbps)
絶縁抵抗(MΩ)10DC500Vメガー
使用温湿度範囲-10℃～+50℃ 85%RH以下 (但し、結露、凍結がない事)
表示灯【電源表示灯(緑)】電源ON時点灯、【動作表示灯(赤)】正常動作時点灯・故障時→点滅
耐振動10～55Hz 複振幅1.5mm X.Y.Z方向 各2時間、 55Hz～200Hz 49m/s2 スイープ2分 X，Y，Z方向 各1時間
耐候性雨や雪や太陽光により検出距離が短くなる※ ※環境の影響は実機での確認をお願いします。雨等を検出しますので、信号処理で除去願います。
耐衝撃196m/s2 X.Y.Z方向 各10回
1個
￥469,800
税込￥516,780
3日以内出荷
距離30m、190°の範囲をデータ出力する屋外用レーザスキャナ(LiDAR)。マルチエコー対応で雨、霧などの分離が可能、ヒータ搭載で-30℃可能、屋外用搬送車やクレーンなどの環境認識(SLAM)用途、各種屋外計測に。
仕様●距離精度：【反射率10%黒紙】0.1～15m：±30mm、15～30m：±50mm※1、0.1～30m：±50mm※2 周囲照度3，000lx以下、0.1～20m：±50mm※2 周囲照度100，000lx以下 【反射率90%白ケント紙】0.1～30m：±30mm※1、0.1～30m：±50mm※2 周囲照度3，000lx以下、0.1～30m：±50mm※2 周囲照度100，000lx以下 ※1.室内環境にて(蛍光灯 1，000lx以下) ※2.外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。●検出距離及び検出体：【検出保証値】0.1～30m※ (反射率10%黒紙 500mm×500mm)、0.1～80m※ (反射率90%白ケント紙 1000mm×1500mm) ※室内環境にて(蛍光灯 1，000lx以下) 【最大検出距離】120m(出力限界値) 【最小検出物】33mm(5m)、65mm(10m)、200mm(30m)●測定分解能及び繰返し精度：1mm 単位/【反射率10%黒紙】0.1～15m：σ<10mm、15～30m：σ<15mm※1、 0.1～30m：σ<20mm※2 周囲照度 3，000lx以下、 0.1～20m：σ<30mm※2 周囲照度 100，000lx以下 【反射率90%白ケント紙】 0.1～30m：σ<10mm※1、 0.1～30m：σ<15mm※2 周囲照度 3，000lx以下、 0.1～30m：σ<30mm※2 周囲照度 100，000lx以下 ※1室内環境にて(蛍光灯 1，000lx以下)、※2外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。●電流：【定常時電流】DC12V時 600mA以下、DC24V時 300mA以下 【起動時電流】DC12V 1.5A以下、DC24V 0.75A以下 /ヒーター使用時(0℃以下) DC12V時 1.25A以下、DC24V時 1.25A以下
質量(g)約1200(ケーブル含む)
保護構造IP67
消費電力(W)7.2以下(定常時)/ ヒーター使用時(0℃以下) DC12V時 15以下、DC24V時 30以下
出力OUTPUT /3点：同期マスタ出力、同期出力、故障出力
角度(°)走査：190
入力INPUT /1点：同期入力
分解能約0.125度(360°/2880分割)
電源電圧(V)DC10～30
光源半導体レーザ λ=905nm、FDAレーザ安全クラス1
時間走査：50ms(モーター回転数 1200rpm)
インターフェースEthernet 100BASE-TX(Auto-negotiation)
使用温湿度範囲-10～+50℃ 85%RH (-30～+50℃ 85%RH：ヒーター使用時)但し結露、凍結がないこと
1個
￥599,800
税込￥659,780
3日以内出荷
距離30m、270°の範囲を計測する屋外用レーザスキャナ(LiDAR)。電源ケーブルとEthernetケーブルがコネクタタイプ。 。エリア設定タイプとデータ出力タイプを切替可能。マルチエコー対応で雨、霧などの分離又はフィルタが可能、屋外での環境認識(SLAM)、各種屋外計測、障害物検知がこれ一台で。ROS対応。
仕様検出距離及び検出体：【検出保証値】0.05m～30m※ (反射率90%白ケント紙)、0.05m～12m※ (反射率10%黒紙)※距離精度は出荷時の基準環境下における基準反射板によるものです。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙/0.05m～25m、反射率10%黒紙/0.05m～8m 【最大検出距離】60m(出力限界値) 【最小検出物】90mm(10m)、180mm(20m)、260mm(30m)
材質光学窓/ポリカーボネイト、本体/アルミ
質量(g)130 (ケーブル除く)
保護構造IP67※ ※電源ケーブル、Ethernetケーブル末端(コネクタ部)はIP67保護構造ではありません。
消費電力(W)3.6以下(定常時)
出力出力5点(フォトカプラ・オープンコレクタ出力 DC30V 50mA MAX.)/ 出力1:エリア内検出で出力OFF、出力2:エリア内検出で出力OFF、出力3:エリア内検出で出力OFF、出力4:故障出力(正常時出力ON)、出力5:同期出力 (注)故障出力が出ると出力1～3障害物有りを示す状態になります。
角度(°)走査：270
精度(mm)測距：±40※ ※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙:0.05m～25m、反射率10%黒紙:0.05m～8m
分解能0.125度
外形寸法(幅W×奥行D×高さH)(mm)50×50×70(本体のみ)
電源電圧(V)DC12/DC24 (動作電圧範囲10～30 リップル10%以内)
機能同期動作モード(Area Designerにより設定)、同期マスター(0°)、同期スレーブ(90°)、同期スレーブ(180°)、同期スレーブ(270°)※出荷時の設定は同期マスターです。同期機能を使用する場合は、9節の同期配線を参考に接続を行い、アプリケーションより同期スレーブの設定を行って下さい。マスターにスレーブを2台まで接続可能です。
光源半導体レーザ(波長 905nm) FDAレーザ安全クラス1(IEC60825-1:2014)
応答時間OFF/66msec～3241msec、ON/66msec～3241msec※出荷時は66msとなっています。アプリケーションの機能設定よりON/OFFディレー機能の切り替えが可能です。エリア切替を行うとき最大1スキャンの時間更に遅れます。
時間走査：25ms (モータ回転数 2400rpm)※MD、MS、ME以外の計測コマンドを使用した場合、周囲の環境によって応答速度が遅れる可能性があります。
消費電流(mA)Typ.150以下(DC24V) 但し、起動時に突入電流約450必要 ※電流容量に十分な余裕を持った電源をご使用ください。
インターフェースEthernet 100BASE-TX
絶縁抵抗(MΩ)10DC500Vメガー
使用温湿度範囲-30℃ ～ +50℃※ 85%RH以下 (但し、結露、凍結がない事) ※起動温度は-10℃～+50℃になります。
寿命常温使用にて5年(モータ寿命)
保存温湿度範囲-30℃ ～ +70℃ 85%RH以下(結露、凍結がない事)
EMC規格(EMI)EN61326-1:2013、EN55011:2009 + A1:2010 (EMS)EN61326-1:2013、EN61000-4-2:2009、EN61000-4-3:2006 + A1:2008 + A2:2010、EN61000-4-4:2012、EN61000-4-6:2014、EN61000-4-8:2010
使用周囲照度(Lx)100000 以下※ ※太陽光など強い外乱光の直射時は検出が保障できません。西日などが入らないよう配慮願います。
表示灯【電源表示灯(青)】起動時及び故障認識で点滅、【出力1表示灯(橙)】エリア内検出で点灯、【出力2表示灯(橙)】エリア内検出で点灯、【出力3表示灯(橙)】エリア内検出で点灯
耐振動10～55Hz 複振幅1.5mm X.Y.Z方向 各2時間、 55～200Hz 98m/s2(10G) スイープ2分 X.Y.Z方向 各1時間
起動時間(秒)10以内 (但し、起動条件(故障)によっては、超える場合があります。)
耐衝撃196m/s2(20G) X.Y.Z方向 各10回
測定分解能1mm単位
距離30m、270°の範囲をデータ出力するレーザスキャナ(LiDAR)。USTシリーズの最上位機種。電源ケーブルとEthernetケーブルがコネクタタイプ。 。小型、軽量で耐環境性も高く、屋外でも対応可能。AGV(無人搬送台車)やロボットなどの環境認識(SLAM)用途で工場や物流の効率化、稼働率の向上が可能。ROS対応。
仕様検出距離及び検出体：【検出保証値】0.05m～30m※(反射率90%白ケント紙)、 0.05m～12m※ (反射率10%黒紙) ※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙/0.05m～25m、反射率10%黒紙/0.05m～8m 【最大検出距離】60m(出力限界値) 【最小検出物】180mm(10m)、350mm(20m)、520mm(30m)
材質光学窓/ポリカーボネイト、本体/アルミ
質量(g)130 (ケーブル除く)
保護構造IP67
消費電力(W)3.6以下(定常時)
出力故障出力・同期出力 フォトカプラ・オープンコレクタ出力 DC30V 50mA MAX.
角度(°)走査：270
精度(mm)測距：±40※ ※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙:0.05m～25m、反射率10%黒紙:0.05m～8m
繰返し精度(mm)σ< 20※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙:0.05m～25m、反射率10%黒紙:0.05m～8m
分解能0.25度/0.125度※ ※LXSettingTool により高分解能モードに切り替えることができます。(初期値：0.25 度) 製品コードUUST2★★ 以降(firmware versiON/4.0.0 以降) の製品で対応しています。
外形寸法(幅W×奥行D×高さH)(mm)50×50×70(本体のみ)
電源電圧(V)3
光源半導体レーザ(波長 905nm) FDAレーザ安全クラス1
時間走査：25ms (モータ回転数 2400rpm)
消費電流(mA)Typ.150以下(DC24V) 但し、起動時に突入電流約450必要 ※電流容量に十分な余裕を持った電源をご使用ください。
インターフェースEthernet 100BASE-TX
絶縁抵抗(MΩ)10DC500Vメガー
使用温湿度範囲-30℃ ～ +50℃※ 85%RH以下 (但し、結露、凍結がない事) ※起動温度は-10℃～+50℃になります。
寿命常温使用にて5年(モータ寿命)
保存温湿度範囲-30℃ ～ +70℃ 85%RH以下(結露、凍結がない事)
EMC規格(EMI)EN61326-1:2013、 EN55011:2009 + A1:2010 (EMS)EN61326-1:2013、 EN61000-4-2:2009、 EN61000-4-3:2006 + A1:2008 + A2:2010、 EN61000-4-4:2012、 EN61000-4-6:2009、 EN61000-4-8:2010
使用周囲照度(Lx)100000 以下※ ※太陽光など強い外乱光の直射時は検出が保障できません。西日などが入らないよう 配慮願います。
表示灯【電源表示灯(青)】正常動作時点灯、起動時及び故障時点滅
耐振動10～55Hz 複振幅1.5mm X.Y.Z方向 各2時間、 55～200Hz 98m/s2(10G) スイープ2分 X.Y.Z方向 各1時間
起動時間(秒)10以内 (但し、起動条件(故障)によっては、超える場合があります。)
耐衝撃196m/s2(20G) X.Y.Z方向 各10回
測定分解能1mm単位
1個
￥349,800
税込￥384,780
60日以内出荷
距離30m、270°の範囲を計測する屋外用レーザスキャナ(LiDAR)。エリア設定タイプとデータ出力タイプを切替可能。マルチエコー対応で雨、霧などの分離又はフィルタが可能、屋外での環境認識(SLAM)、各種屋外計測、障害物検知がこれ一台で。ROS対応。
仕様検出距離及び検出体：【検出保証値】0.05m～30m※(反射率90%白ケント紙)、 0.05m～12m※ (反射率10%黒紙) ※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙/0.05m～25m、反射率10%黒紙/0.05m～8m 【最大検出距離】60m(出力限界値) 【最小検出物】90mm(10m)、180mm(20m)、260mm(30m)
材質光学窓/ポリカーボネイト、本体/アルミ
質量(g)130 (ケーブル除く)
保護構造IP67※ ※電源ケーブル、Ethernetケーブル末端(コネクタ部)はIP67保護構造ではありません。
消費電力(W)3.6以下(定常時)
出力出力5点(フォトカプラ・オープンコレクタ出力 DC30V 50mA MAX.)/ 出力1:エリア内検出で出力OFF、出力2:エリア内検出で出力OFF、出力3:エリア内検出で出力OFF、出力4:故障出力(正常時出力ON)、出力5:同期出力 (注)故障出力が出ると出力1～3障害物有りを示す状態になります。
角度(°)走査：270
精度(mm)測距：±40※ ※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙:0.05m～25m、反射率10%黒紙:0.05m～8m
繰返し精度(mm)σ< 20※距離精度は出荷時の基準環境下における基準反射板によるもの。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙:0.05m～25m、反射率10%黒紙:0.05m～8m
分解能0.125度
外形寸法(幅W×奥行D×高さH)(mm)50×50×70(本体のみ)
電源電圧(V)DC12/DC24 (動作電圧範囲10～30 リップル10%以内)
機能同期動作モード(Area Designerにより設定)、同期マスター(0°)、同期スレーブ(90°)、同期スレーブ(180°)、同期スレーブ(270°)※出荷時の設定は同期マスターです。同期機能を使用する場合は、9節の同期配線を参考に接続を行い、アプリケーションより同期スレーブの設定を行って下さい。
光源半導体レーザ(波長 905nm) FDAレーザ安全クラス1(IEC60825-1:2014)
応答時間OFF/66msec～3241msec、ON/66msec～3241msec※出荷時は66msとなっています。アプリケーションの機能設定よりON/OFFディレー機能の切り替えが可能です。エリア切替を行うとき最大1スキャンの時間更に遅れます。
時間走査：25ms (モータ回転数 2400rpm)※MD、MS、ME以外の計測コマンドを使用した場合、周囲の環境によって応答速度が遅れる可能性があります。
消費電流(mA)Typ.150以下(DC24V) 但し、起動時に突入電流約450必要 ※電流容量に十分な余裕を持った電源をご使用ください。
インターフェースEthernet 100BASE-TX
絶縁抵抗(MΩ)10DC500Vメガー
使用温湿度範囲-30℃ ～ +50℃※ 85%RH以下 (但し、結露、凍結がない事) ※起動温度は-10℃～+50℃になります。
寿命常温使用にて5年(モータ寿命)
保存温湿度範囲-30℃ ～ +70℃ 85%RH以下(結露、凍結がない事)
EMC規格(EMI)EN61326-1：2013、EN55011：2009 + A1：2010 (EMS)EN61326-1：2013、EN61000-4-2：2009、EN61000-4-3：2006 + A1：2008 + A2：2010、EN61000-4-4：2012、EN61000-4-6：2014、EN61000-4-8：2010
使用周囲照度(Lx)100000 以下※ ※太陽光など強い外乱光の直射時は検出が保障できません。西日などが入らないよう配慮願います。
表示灯【電源表示灯(青)】正常動作時点灯、起動時及び故障時点滅、【出力1表示灯(橙)】エリア内検出で点灯、【出力2表示灯(橙)】エリア内検出で点灯、【出力3表示灯(橙)】エリア内検出で点灯
耐振動10～55Hz 複振幅1.5mm X.Y.Z方向 各2時間、 55～200Hz 98m/s2(10G) スイープ2分 X.Y.Z方向 各1時間
起動時間(秒)10以内 (但し、起動条件(故障)によっては、超える場合があります。)
耐衝撃196m/s2(20G) X.Y.Z方向 各10回
測定分解能1mm単位
【通称；TOP-URG】30m、270°の広範囲スキャンを実現。USB通信のデータ出力タイプです。保護構造もIP64なので屋外で稼動するサービスロボットに利用できます。
仕様●距離平均精度：【反射率10%黒紙】0.1～15m：±30mm、15～30m：±50mm※1、 0.1～30m：±50mm※2 周囲照度3，000lx以下、 0.1～20m：±50mm※2 周囲照度100，000lx以下 【反射率90%白ケント紙】0.1～30m：±30mm※1、 0.1～30m：±50mm※2 周囲照度3，000lx以下、 0.1～30m：±50mm※2 周囲照度100，000lx以下 ※1室内環境にて(蛍光灯 1，000lx以下) ※2外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。●検出距離及び検出体：【検出保証値】0.1～30m※ (反射率10%黒紙500mm×500mm)、0.1～80m※ (反射率90%白ケント紙1000mm×1500mm) ※室内環境にて(蛍光灯 1，000lx以下) 【最大検出距離】80m(エリア設定最大値) 【最小検出物】33mm(5m)、65mm(10m)、200mm(30m)●電流：【定常時電流】DC12V時 600mA以下、DC24V時 300mA以下 【起動時電流】DC12V時 1.5A以下、DC24V時 0.75A以下 /ヒーター使用時(0℃以下) DC12V時 1.25A以下、DC24V時 1.25A以下
質量(g)約1200(ケーブル含む)
保護構造IP67
消費電力(W)7.2以下(定常時)/ ヒーター使用時(0℃以下) DC12V時 15以下、DC24V時 30以下
出力OUTPUT /6点:同期マスター出力、同期出力、故障出力、検知出力1～3
角度(°)走査：190
入力INPUT /5点：同期入力、エリア入力1～4(全15パターン)
分解能約0.125度(360°/2880分割)
電源電圧(V)DC10～30
光源半導体レーザ λ=905nm、FDAレーザ安全クラス1
応答時間出力：100ms以下。但し設定により、変化します。
時間走査：50ms(モーター回転数 1200rpm)
インターフェースEthernet 100BASE-TX(Auto-negotiation)
使用温湿度範囲-10～+50℃ 85%RH、-30～+50℃ 85%RH(ヒータ使用時) ※但し、結露、凍結が無いこと
表示灯電源・動作表示灯(緑)、エリア判定表示灯(橙)
繰返し精度【反射率10%黒紙】0.1～15m：σ<10mm、15～30m：σ<15mm※1、 0.1～30m：σ<20mm※2 周囲照度 3，000lx以下、 0.1～20m：σ<30mm※2 周囲照度 100，000lx以下 【反射率90%白ケント紙】 0.1～30m：σ<10mm※1、 0.1～30m：σ<15mm※2 周囲照度 3，000lx以下、 0.1～30m：σ<30mm※2 周囲照度 100，000lx以下 ※1室内環境にて(蛍光灯 1，000lx以下)、※2外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。
耐振動10～55Hz 複振幅1.5mm X， Y， Z方向 各2時間、 55～200Hz 19.6m/s2 スイープ2分 X， Y， Z方向 各1時間
起動時間(秒)電源投入から30以内で動作
耐候性雨や雪や太陽光により検出距離が短くなります※ ※環境の影響は実機での確認をお願いします。
耐衝撃196m/s2 X， Y， Z方向 各10回
測定分解能1mm単位
1個
￥599,800
税込￥659,780
3日以内出荷
距離30m、270°の範囲をデータ出力するレーザスキャナ(LiDAR)。マルチエコー対応で雨、霧などの分離が可能、ロボットなどの環境認識(SLAM)用途、各種計測に。インターフェースはイーサネット対応。ROS対応
仕様●検出距離及び検出体：【検出保証値】 0.1～30m(白ケント紙)※ ※室内環境にて(蛍光灯 1000lx以下)【最大検出距離】 60m(出力限界値) 【最小検出物】 130mm(10m)●測距分解能及び繰返し精度：1mm 単位/ 0.1～10m：σ<10mm ， 10～30m：σ<30mm (白ケント紙)※ 【周囲照度 3000lx以下】σ<10mm(白ケント紙 10mまで)【周囲照度 100000lx以下】 σ<30mm(白ケント紙 10mまで)※室内環境にて(蛍光灯 1000lx以下)
材質光学面：ポリカーボネート
質量(g)300(ケーブル含む)
保護構造IP67(IEC規格)※ ※ Ethernetケーブル末端(コネクタ部)はIP67保護構造ではありません。
出力同期出力(NPNオープンコレクタ DC30V， 30mA以下)
角度(°)走査：270
精度(mm)測距：0.1～10m/±30 ， 10～30m/±50 (白ケント紙)※2 【周囲照度3000lx以下】白ケント紙0.1～10m /±30※1 【周囲照度100000lx以下】白ケント紙0.1～10m/±50※1 ※1外光の直射時は検出が保証できません(西日等が入らないよう配慮願います) ※2室内環境にて(蛍光灯 1000lx以下)
分解能約0.25度 (360°/1440分割)
電源電圧(V)DC 12 ±10%
保存温度(℃)-25～75
光源半導体レーザ λ=905nm FDAレーザ安全クラス1
時間走査：25ms/scan※ ※ MD、MS、ME以外の計測コマンドを使用した場合、周囲の環境によって応答速度が遅れる可能性があります。
消費電流(mA)700以下 但し起動時は約1A
インターフェースEthernet 100BASE-TX(Auto-negotiation)
コードUUTM013
絶縁抵抗(MΩ)10DC500Vメガー
使用温湿度範囲-10℃～+50℃ 85%RH以下 (但し、結露、凍結がない事)
EMC規格(EMI)EN61326-1:2013、EN55011:2009 + A1:2010 (EMS) EN61326-1:2013、EN61000-4-2:2009、EN61000-4-3:2006 + A1:2008 + A2:2010、EN61000-4-4:2012、EN61000-4-6:2009、EN61000-4-8:2010
表示灯【電源表示灯(緑)】電源ON時点灯、 動作【表示灯(橙)】正常動作時点灯、故障時点滅
耐振動10～55Hz 複振幅1.5mm X.Y.Z方向 各2時間、 55Hz～200Hz 49m/s2 スイープ2分 X，Y，Z方向 各1時間
耐候性雨や雪や太陽光により検出距離が短くなる※ ※環境の影響は実機での確認をお願いします。また雨等を検出しますので、信号処理で除去願います。
耐衝撃196m/s2 X.Y.Z方向 各10回
1個
￥499,800
税込￥549,780
3日以内出荷
耐屋外環境に優れたエリア設定タイプレーザスキャナ。IP67に加え雨、霧フィルタ、結露対策のヒーター機能を搭載したことによりあらゆる屋外現場での使用が可能。検出距離30mの長距離検出、飛び地エリアの設定により自由度の高いエリア設定が可能
仕様●光軸径：10m/50×100mm、20m/100×150mm、30/150×200mm(W×H、参考値)●騒音：25dB以下●測距原理：Time Of Flight(パルス式)●測距範囲：【検出保証値】0.1～30m※ (黒10%反射物 500mm□) ※環境の影響は実機での確認をお願いします。【最大検出距離】100m(出力限界値) 角度190°
質量(g)約1100(ケーブル含む)
保護構造IP67(IEC規格)
精度(mm)測距：【使用周囲照度3，000lx以下】0.1～10m：±50(500□以上、黒10%反射物) 【使用周囲照度100，000lx以下】0.1～30m：±100(500□以上、黒10%反射物)
材質(ケース)ケース前面部・光学窓/ポリカーボネート、ケース背面部/アルミ
接続【電源・出力】ケーブル引出し式2m。【イーサネット】コネクタ(Binder 09-0431-87-04※) ※ケーブル側プラグは、Binder 99-0430-57-04(別売)となります。
分解能ステップ角 約0.25°(360°/1，440分割)
電源電圧(V)DC10～30
光源半導体レーザ λ=905nm(レーザ安全クラス1)
時間走査：50ms/scan
消費電流(mA)【定常時】DC10/12V時 600以下、DC24V時 250以下 【起動時】DC10V 2A以下、DC12V 1.5A以下、DC24V 0.75A以下
通信方式専用コマンド(SCIP2.0)
インターフェースイーサネット、100BASE-TX(Auto-negotiation)、TCP/IP、 故障出力、同期出力(Nchオープンドレイン出力 DC30V 100mA以下)
コードUUXM008
使用周囲温度(℃)-10～+50(保存時-25～+75、但し結露・氷結しないこと
検出物体5m/65mm、10m/130mm、30m/400mm(いずれも距離における最小値の検出物)
表示灯【電源表示灯(緑)】電源ON時点灯。【動作・故障表示灯 (橙)】正常動作時→点灯、故障時→点滅
耐振動振幅幅1.5mm 10～55Hz X、Y、Z各方向 各2時間
絶縁抵抗10MΩ
耐衝撃196m/s2 X、Y、Z各方向 各10回
使用周囲湿度(%RH)85以下、但し結露・氷結しないこと
1個
￥499,800
税込￥549,780
60日以内出荷
【通称；Tough-URG】測距原理にはパルス光によるTOF方式を採用し、受光感度アップにより苦手な黒色検出性能を大幅に改善、さらに長距離検出が可能になりました。コンテナの形状・位置検出に利用できます。DC10～30V、消費電流250mA以下(DC24V、定常時)
仕様●距離平均精度：【反射率10%黒紙】0.1～15m：±30mm、15～30m：±50mm※1、0.1～30m：±50mm※2 周囲照度3，000lx以下、0.1～20m：±50mm※2 周囲照度100，000lx以下 【反射率90%白ケント紙】0.1～30m：±30mm※1、0.1～30m：±50mm※2 周囲照度3，000lx以下、0.1～30m：±50mm※2 周囲照度100，000lx以下 ※1.室内環境にて(蛍光灯 1，000lx以下) ※2.外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。●検出距離及び検出体：【検出保証値】0.1～30m※ (反射率10%黒紙 500mm×500mm)、0.1～80m※ (反射率90%白ケント紙 1000mm×1500mm) ※室内環境にて(蛍光灯 1，000lx以下) 【最大検出距離】120m(出力限界値) 【最小検出物】33mm(5m)、65mm(10m)、200mm(30m)●電流：【定常時電流】DC12V時 600mA以下、DC24V時 300mA以下 【起動時電流】DC12V時 1.5A以下、DC24V時 0.75A以下 /ヒーター使用時(0℃以下) DC12V時 1.25A以下、DC24V時 1.25A以下
質量(g)約1200(ケーブル含む)
保護構造IP67
消費電力(W)7.2以下(定常時)/ ヒーター使用時(0℃以下) DC12V時 15以下、DC24V時 30以下
出力OUTPUT /3点：同期マスター出力、同期出力、故障出力
角度(°)走査：190
入力INPUT /1点：同期入力
分解能約0.125度(360°/2880分割)
電源電圧(V)DC10～30
光源半導体レーザ λ=905nm、FDAレーザ安全クラス1
時間走査：50ms(モーター回転数 1200rpm)
インターフェースEthernet 100BASE-TX(Auto-negotiation)
使用温湿度範囲-10～+50℃ 85%RH、-30～+50℃ 85%RH(ヒータ使用時) ※但し、結露、凍結が無いこと
表示灯電源・動作表示灯(緑)、通信計測表示灯(橙)
繰返し精度【反射率10%黒紙】0.1～15m：σ<10mm、15～30m：σ<15mm※1、 0.1～30m：σ<20mm※2 周囲照度 3，000lx以下、 0.1～20m：σ<30mm※2 周囲照度 100，000lx以下 【反射率90%白ケント紙】 0.1～30m：σ<10mm※1、 0.1～30m：σ<15mm※2 周囲照度 3，000lx以下、 0.1～20m：σ<30mm※2 周囲照度 100，000lx以下 ※1室内環境にて(蛍光灯 1，000lx以下)、※2外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。
耐振動10～55Hz 複振幅1.5mm X， Y， Z方向 各2時間、 55～200Hz 19.6m/s2 スイープ2分 X， Y， Z方向 各1時間
起動時間(秒)電源投入から30以内で動作
耐候性雨や雪や太陽光により検出距離が短くなります※ ※環境の影響は実機での確認をお願いします。
耐衝撃196m/s2 X， Y， Z方向 各10回
測定分解能1mm単位
1個
￥599,800
税込￥659,780
3日以内出荷
イーサネット100BASE-TX対応。ロボットの環境認識用途として高い支持をうけているデータ出力タイプレーザスキャナ。検出距離30m、270°の広範囲検出により、ロボット以外にも人流計測や人数カウントなどマーケティング調査の素材としても応用が可能
仕様●距離精度：【反射率10%黒紙】0.1～15m：±30mm、15～30m：±50mm※1、 0.1～30m：±50mm※2 周囲照度3，000lx以下、 0.1～20m：±50mm※2 周囲照度100，000lx以下 【反射率90%白ケント紙】0.1～30m：±30mm※1、 0.1～30m：±50mm※2 周囲照度3，000lx以下、 0.1～30m：±50mm※2 周囲照度100，000lx以下 ※1室内環境にて(蛍光灯 1，000lx以下) ※2外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。●検出距離及び検出体：【検出保証値】0.1～30m※ (反射率10%黒紙 500mm×500mm)、0.1～80m※ (反射率90%白ケント紙 1000mm×1500mm) ※室内環境にて(蛍光灯 1，000lx以下) 【最大検出距離】80m(エリア設定最大値) 【最小検出物】33mm(5m)、65mm(10m)、200mm(30m)●測定分解能及び繰返し精度：1mm 単位/【反射率10%黒紙】0.1～15m：σ<10mm、15～30m：σ<15mm※1、 0.1～30m：σ<20mm※2 周囲照度 3，000lx以下、 0.1～20m：σ<30mm※2 周囲照度 100，000lx以下 【反射率90%白ケント紙】 0.1～30m：σ<10mm※1、 0.1～30m：σ<15mm※2 周囲照度 3，000lx以下、 0.1～30m：σ<30mm※2 周囲照度 100，000lx以下 ※1室内環境にて(蛍光灯 1，000lx以下)、※2外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。●電流：【定常時電流】DC12V時 600mA以下、DC24V時 300mA以下 【起動時電流】DC12V 1.5A以下、DC24V 0.75A以下 /ヒーター使用時(0℃以下) DC12V時 1.25A以下、DC24V時 1.25A以下
質量(g)約1200(ケーブル含む)
保護構造IP67
消費電力(W)7.2以下(定常時)/ ヒーター使用時(0℃以下) DC12V時 15以下、DC24V時 30以下
出力OUTPUT /6点:同期マスター出力、同期出力、故障出力、検知出力1～3
角度(°)走査：190
入力INPUT /5点：同期入力、エリア入力1～4(全15パターン)
分解能約0.125度(360°/2880分割)
電源電圧(V)DC10～30
光源半導体レーザー λ=905nm、レーザー安全クラス1
時間走査：50ms(モーター回転数 1200rpm)
インターフェースEthernet 100BASE-TX(Auto-negotiation)
使用温湿度範囲-10～+50℃ 85%RH (-30～+50℃ 85%RH：ヒーター使用時)、但し結露、凍結がないこと
1個
￥599,800
税込￥659,780
3日以内出荷
距離15m、270°の範囲をデータ出力するレーザスキャナ(LiDAR)。小型、軽量で耐環境性も高く、屋外でも対応可能。AGV(無人搬送台車)やロボットなどの環境認識(SLAM)用途で工場や物流の効率化、稼働率の向上が可能。ROS対応。
仕様検出距離及び検出体：【検出保証値】0.05m～15m※ (反射率90%白ケント紙)、 0.05m～6m※ (反射率10%黒紙) 【最大検出距離】30m(出力限界値) 【最小検出物】105mm(6m)、260mm(15m) ※距離精度は出荷時の基準環境下における基準反射板によるものです。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙:0.05m～12m、反射率10%黒紙:0.05m～4m
材質光学窓/ポリカーボネイト、本体/アルミ
質量(g)130 (ケーブル除く)
保護構造IP67※ ※電源ケーブル、Ethernetケーブル末端(コネクタ部)はIP67保護構造ではありません。
消費電力(W)3.6以下(定常時)
出力故障出力・同期出力 フォトカプラ・オープンコレクタ出力 DC30V 50mA MAX.
角度(°)走査：270
精度(mm)測距：±40※ ※距離精度は出荷時の基準環境下における基準反射板によるものです。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙:0.05m～12m、反射率10%黒紙:0.05m～4m
繰返し精度(mm)σ< 20※ ※距離精度は出荷時の基準環境下における基準反射板によるものです。低温-11℃以下の環境では検出距離が以下の通りになります。反射率90%白ケント紙:0.05m～12m、反射率10%黒紙:0.05m～4m
分解能0.25度/0.125度※ ※LXSettingTool により高分解能モードに切り替えることができます。(初期値:0.25 度) 製品コードUUST2★★以降(firmware versiON/4.0.0 以降) の製品で対応しています。
外形寸法(幅W×奥行D×高さH)(mm)50×50×70(本体のみ)
電源電圧(V)DC12/DC24 (動作電圧範囲10～30 リップル10%以内)
光源半導体レーザ(波長 905nm) FDAレーザ安全クラス1
時間走査：25ms (モータ回転数 2400rpm)
消費電流(mA)Typ.150以下(DC24V) 但し、起動時に突入電流約450必要 ※電流容量に十分な余裕を持った電源をご使用ください。
インターフェースEthernet 100BASE-TX
絶縁抵抗(MΩ)10DC500Vメガー
使用温湿度範囲-30℃ ～ +50℃※ 85%RH以下 (但し、結露、凍結がない事) ※起動温度は-10℃～+50℃になります。
寿命常温使用にて5年(モータ寿命)
保存温湿度範囲-30℃ ～ +70℃ 85%RH以下(結露、凍結がない事)
EMC規格(EMI)EN61326-1:2013、EN55011:2009 + A1:2010 (EMS)EN61326-1:2013、EN61000-4-2:2009、EN61000-4-3:2006 + A1:2008 + A2:2010、EN61000-4-4:2012、EN61000-4-6:2009、EN61000-4-8:2010
使用周囲照度(Lx)100000 以下※ ※太陽光など強い外乱光の直射時は検出が保障できません。西日などが入らないよう 配慮願います。
表示灯【電源表示灯(青)】正常動作時点灯、起動時及び故障時点滅
耐振動10～55Hz 複振幅1.5mm X.Y.Z方向 各2時間、 55～200Hz 98m/s2(10G) スイープ2分 X.Y.Z方向 各1時間
起動時間(秒)10以内 (但し、起動条件(故障)によっては、超える場合があります。)
耐衝撃196m/s2(20G) X.Y.Z方向 各10回
測定分解能1mm単位
1個
￥259,800
税込￥285,780
3日以内出荷
距離40m、270°の範囲を計測する屋外用レーザスキャナ(LiDAR)。エリア設定タイプとデータ出力タイプを切替可能。マルチエコー対応で雨、霧などの分離又はフィルタが可能、光学窓の汚れ検知機能もあり屋外での環境認識(SLAM)、各種屋外計測、障害物検知がこれ一台で。ROS対応。
仕様●検出距離及び検出体：【検出保証値】0.1～40m※1 (反射率90%白ケント紙 500mm×500mm)、0.1～18m※1(反射率10%黒紙 500mm×500mm) ※1 室内環境にて(蛍光灯 1，000lx以下)、【最大検出距離】60m、最小検出物 【通常モード】65mm(5m)、130mm(10m)、260mm(20m)【高分解能モード】33mm(5m)、65mm(10m)、130mm(20m)●角度分解能/走査時間：0.25゜/25ms (通常モード)、0.125゜/50ms (高分解能モード)●距離平均精度：反射率90%白ケント紙 / 0.1～30m：±20mm※1、30～40m：±30mm※1 ※1 室内環境にて(蛍光灯 1，000lx以下)●電流：定常時電流 DC12V時 700mA以下、起動時電流 DC12V時 1.3A(typ.)※電源容量に十分な余裕を持った電源をご使用ください。
質量(g)約450(本体のみ)
保護構造IP67
消費電力(W)8.4以下(定常時)
角度(°)走査：270
材質(ケース)光学窓/ポリカーボネート 本体/アルミダイキャスト
電源電圧(V)DC10～30
光源半導体レーザー λ= 905nm 、レーザー安全クラス1
応答時間出力：50ms以下(但し設定により変化します)
インターフェースEthernet 100BASE-TX (Auto-negotiation)
使用温湿度範囲-10～+50℃ 85%RH ※但し、結露、凍結が無いこと
使用周囲照度(Lx)100000 ※外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。
表示灯電源・動作表示灯(青)、エリア判定表示灯(橙)
繰返し精度反射率90%白ケント紙/ 0.1～20m:σ<10mm※1、20～40m:σ<15mm※1 室内環境にて(蛍光灯 1，000lx以下)
耐振動10～55Hz 複振幅1.5mm X、Y、Z方向 各2時間/55～200Hz 98m/s2(10G)スイープ2分 X、Y、Z方向 各1時間
起動時間(秒)電源投入から15以内で動作。
絶縁抵抗10MΩ
耐衝撃196m/s2 (20G) X、Y、Z方向 各10回
測定分解能1mm 単位
耐環境性に優れた2DLiDARUXMシリーズにハードコートタイプが登場。光学窓の傷などのトラブルを軽減します。IP67の高い防塵、防水性、雨フィルタ、霧フィルタなどの便利な機能、高精度、高分解能検出性能はそのままに。エリア設定タイプの測域センサです。
仕様●検出エリア：検出エリア作成入力を受け付けると、設定した最大値エリア内の環境に合わせて環境の距離を取得し、自動で検出エリアを作成します。●測距原理：Time Of Flight(パルス式)●測距範囲：【検出保証値】0.1～30m※ (黒10%反射物 500mm□) ※太陽光など強い光を受けた場合には検出距離や測距精度が落ちる場合があります。【最大検出距離】60m(エリア設定最大値) 角度190°
質量(g)約1100(ケーブル含む)
保護構造IP67(IEC規格)
精度(mm)測距：【周囲照度 3000lx以下】±50(反射率10%黒紙 10mまで、反射率90%白ケント紙 30mまで)【周囲照度 100000lx以下】±100(反射率10%黒紙 10mまで、反射率90%白ケント紙 30mまで)
材質(ケース)ケース前面部/ポリカーボネート、ケース背面部/アルミ
接続【電源・入出力】ケーブル引出し式2【USB】コネクタ(Binder 09-0431-87-04)
入力INPUT /3点：検出エリア作成入力、入出庫切り替え入力、発光停止入力
分解能ステップ角 約0.25°(360°/1，440分割)
電源電圧(V)DC10～30
光源半導体レーザ λ=905nm(レーザ安全クラス1)
応答時間出力：100ms以下(スキャン速度50ms/1回転)
時間走査：50ms/scan(モーター回転数1200rpm)
消費電流(mA)【定常時】DC10/12V時 600以下、DC24V時 250以下 【起動時】DC10V 2A以下、DC12V 1.5A以下、DC24V 0.75A以下
インターフェースUSB2.0(Full Speed、12Mbps、エリア、パラメータ設定用) 、 OUTPUT /4点：故障出力、判定出力、Ready出力、近距離エラー出力
コードUUXM014
使用温湿度範囲-10～+50℃(保存時-25～+75℃)、85%RH以下。但し結露・氷結しないこと
検出物体5m/65mm、10m/130mm、30m/400mm(いずれも距離における最小値の検出物)
表示灯電源表示灯(緑)、動作・故障表示(橙)/起動時消灯 、動作時一点灯(検出時)消灯(非検出時)、故障時一連続点滅、発光停止時-約2秒消灯後2回点滅
耐振動複振幅1.5mm 10～55Hz X、Y、Z各方向 各2時間
起動時間(秒)電源投入から30以内で動作(但し、起動状態によって超える場合があります)
絶縁抵抗10MΩ
耐衝撃196m/s2 X、Y、Z各方向 各10回
1個
￥499,800
税込￥549,780
60日以内出荷
蒸気、外乱光、煙の影響を受けないマイクロ波を使用した電波式センサです。検出部にあたるアンテナとアンプ制御部で構成され、その間は導波管で結合されています。アンテナは熱の影響を受ける電子部品が使用されておらず、高温環境下でも使用できます。
仕様●マイクロ波：10.525GHz ±15MHz●許容導波管長：25m以下(送、受信合計)●導波管エアブロー：【エアー質】工業用クリーンエアー【エアー量】20リットル/分、【耐エアー圧】980kPa(但しMAR-251形アンテナを使用する場合)
質量(kg)制御部/約10、アンテナ/約11
形式【制御部】MBX-301CA 【アンテナ】MAR-201(エアパージなし)、MAR-251(エアパージ付)【導波管】MWG-25(シームレス・2m長)、MFG-20(フレキシブル・0.5m長)【継手】MSJ-20(ソケット)、MBJ-20(エルボ)、MCJ-20(45゜エルボ)
消費電力4.5VA以下
検出距離(mm)アンテナ面より約300
接続M4ねじ端子、グランド付ハブボディ(穴径Φ18)
電源電圧(V)AC100～110/AC200～220(+10%、-10%、50/60Hz)
制御出力【接点出力】1Cリレー接点(AC250V 3A、DC30V 5A、cosΦ=1)/【無接点出力】フォトカプラ(75V 100mA)
応答時間【接点出力】10ms、【無接点出力】3ms
使用周囲温度(℃)制御部/-10～+60、アンテナ及び導波管/-20～+600
アラーム出力1Cリレー接点(AC250V 3A、DC30V 5A、cosΦ=1)※停電または回路の故障により、マイクロ波の発信を停止した場合に出力。
応差の距離1～30mm可調整
検出物体反射面が50mm×50mm以上の鋼材
表示灯電源表示灯、動作表示灯、アラーム表示灯、5段階受信レベル表示灯※ ※受信レベルを5段階に表示。
ケースアンテナ/青銅製鋳物、制御部/アルミダイカスト製
1個
￥519,800
税込￥571,780
3日以内出荷
厚み3.5mmを実現。省スペースで取付易さを追求
質量(g)350
外形寸法(mm)140×78×48
保護構造IP65(IEC60529)
表示LED 4個
材質(ケース)アルミダイキャスト
光源赤色レーザー(650nm) クラス2(IEC 60825-1:2014)
インターフェースUSB：あり(設定のみ)
デジタル出力距離設定出力2点、エラー出力1点 NPN，PNP，Push-Pull切替
動作温度(℃)-10～50
デジタル入力スタート・ストップ入力、デジタル出力を入力に切替て使用
TOFセンサとしては業界最小サイズで4mの長距離検出を実現。色や形状による影響を受けづらいTOF方式を採用したことによりワークの位置決めや多様なワークが流れる搬送ラインの物体検出、一般的な光電センサでは検出しづらいアルミ材の検出に威力を発揮
仕様●サンプリング周期/応答速度：200μs/0.5ms以下 (移動平均回数1回時)●応差距離 ※反射率/黒紙6% / 灰紙 18% / 白紙 90%にて。：3%以下(移動平均回数：64回・256回、距離：1m～2.5mにて)代表例●相互干渉防止：2台まで
付属品取付ねじ(M3x20mm)、取付金具
材質ケース材質/ PC 、レンズ/PMMA
質量(g)約88
タイプ3出力タイプ
規格【EMC】EMC指令 (2014/30/EU)
保護構造IP67
適合規格EN 60947-5-2 / IEC 60825-1
表示方式出力表示灯 橙色×3、安定表示灯 緑色、不安定表示 赤色、レーザOFF時 消灯
電源電圧(V)DC10～30、リップル(P-P)10%含む
光源【媒質・波長】赤色レーザダイオード(波長 650nm， 最大出力 64mW， 投光パルス 7ns， 投光周期 11.11MHz)【平均出力】390μW以下
制御出力NPN/PNP設定切替、オープンコレクタ 30V/100mA、残留電圧1.8V以下×3点(2点)
消費電流(mA)60 以下 ※制御出力の 荷電流は含まず。
スポット径Φ10mm /2.5m※ 最大検出距離において中心強度1/e(2 13.5%)で定義しています。既定のスポットサイズ以外にも漏れ光があり、検出距離付近周囲に反射率の高いものがある場合は、その影響を受けることがあります。
使用温湿度範囲-10～50℃/35～85%RH(氷結・結露しないこと)
保護回路逆接保護、過電流保護
検出距離(m)0.25 ～ 2.5 (反射率 6% 黒紙 / 18% 灰紙 / 90% 白紙 )
使用周囲照度(Lx)【太陽光】受光面照度 4000以下 【蛍光灯】受光面照度 3000以下
距離設定ティーチング、+/-ボタンによる微調整
動作モードライト(入光時)ON、ダーク(遮光時)ON 設定により切替
耐振動10～55Hz 複振幅1.5mm X，Y，Z 各方向2時間
外部入力レーザOFF 入力、外部ティーチ入力
レーザークラスCLASS 1(IEC/JIS)
数値表示7セグ3桁 cm表示
耐衝撃500m/s2(50G) X，Y，Z 各方向 各3回
1個
￥43,980
税込￥48,378
3日以内出荷
最大検出距離30mのクレーン接近警報装置。反射板との距離を測定し、設定した距離になると出力します。天井クレーンなどの衝突事故の災害対策に使用します。3段設定出力。
仕様絶対精度・繰り返し精度：±800mm・±400mm
質量(kg)センサ/約3、反射板/約4.5
出力【制御出力(OUT1，2，3)】1Cリレー接点(AC250V 3A、cosΦ=1) 設定距離以内の時…リレー無励磁、表示灯点灯【故障出力(FAULT)】1Cリレー接点(AC250V 3A、cosΦ=1) 発光・受光量低下時または異常動作時…リレー無励磁、表示灯点灯または点滅
消費電力AC100V時10VA以下、AC200V時15VA以下
材質(ケース)鋼板製(SPCC)
接続M4ねじ端子(15ピン)
電源電圧(V)AC85～264(50/60Hz)
応答時間50ms以下 ※電源投入後2秒は計測しません。
分解能(mm)160
使用温湿度範囲-10～+55℃、85%RH以下(但し結露・凍結のないこと)
検出物体専用反射板
検出距離(m)1～30
使用周囲照度(Lx)10000以下(ハロゲン・水銀灯)、6000(蛍光灯の最大照度)
指向角(°)±2.5
耐振動周波数/10～55Hz 複振幅/1.5mm X、Y、Z 方向 各2時間
耐衝撃490m/s2(50G) X、Y、Z 方向 各10回
応差(mm)500
1個
￥159,800
税込￥175,780
3日以内出荷
最大検出距離20mのクレーン接近警報装置。反射板との距離を測定し、設定した距離になると出力します。天井クレーンなどの衝突事故の災害対策に使用します。2段設定出力。
仕様絶対精度：±400mm
質量(kg)センサ/約3、反射板/約4.5
出力【制御出力(OUT1，2)】1Cリレー接点(AC250V 3A、cosΦ=1) 設定距離以内の時…リレー無励磁、表示灯点灯【故障出力(FAULT)】1Cリレー接点(AC250V 3A、cosΦ=1) 発光・受光量低下時または異常動作時…リレー無励磁、表示灯点灯または点滅【距離・受光量アナログ出力】距離データと受光量※1をそれぞれアナログ値で出力(但し、調整以外で使用しないでください) ※1モード設定スイッチにて切換え(T側:受光量アナログ出力、R側:距離アナログ出力)
消費電力AC100V時10VA以下、AC200V時15VA以下
繰返し精度(mm)±200
材質(ケース)鋼板製(SPCC)
接続端子台 15ピン(M4ネジ式)
電源電圧(V)AC85～264(50/60Hz)
応答時間50ms以下 ※電源投入後2秒は計測しません。
分解能(mm)80
使用温湿度範囲-10～+55℃、85%RH以下(但し結露・凍結のないこと)
検出物体専用反射板
検出距離(m)0.4～20
使用周囲照度(Lx)10000以下(ハロゲン・水銀灯)、6000(蛍光灯の最大照度)
指向角(°)±2.5
耐振動10～55Hz、複振幅1.5mm、X・Y・Z方向 各2時間
耐衝撃490m/s2 X・Y・Z方向 各10回
応差(mm)500
1個
￥139,800
税込￥153,780
3日以内出荷
距離センサ。専用反射板で距離10m、距離に応じたアナログ出力と距離設定出力付、有軌道の移動台車間の位置制御及び衝突防止に活用できます。
仕様絶対精度：±200mm(5m以下)、±300mm(5m以上)
質量(g)センサ/約200、PD-8NM1専用反射板/約42
消費電力(W)3以下
出力【距離アナログ出力】0→10V(出力インピーダンス100Ω)【コンパレータ出力(OUT 1，2，3)】NPNオープンコレクタ出力(DC30V、50mA) 検出距離以内の時、出力OFF
検出距離0.2～8m(指定反射板2枚使用時)
繰返し精度(mm)±100
接続ケーブル線引出し式(1m長)
入力接点入力または無接点入力、-VIN(0V)に短絡にて発光停止(警報表示灯点灯)
電源電圧(V)DC24(+10%、-10%、リップル10%以下)
応答時間50ms以下
分解能(mm)40
使用温湿度範囲-10～+50℃、85%RH以下(但し氷結・結露しないこと)
検出物体80mm□プラスチック回帰反射板×2(指定品)
使用周囲照度(Lx)ハロゲン・水銀灯/10000以下、蛍光灯/6000以下
指向角(°)±2.5
表示灯【電源表示灯(緑色LED)】電源投入時点灯、【コンパレータ出力表示灯(黄)】検出距離以内で点灯
耐振動10～55Hz 複振幅1.5mm X、Y、Z各方向 各2時間
耐衝撃490m/s2 X、Y、Z各方向 各10回
ケースポリカーボネート
応差(mm)300
1個
￥87,980
税込￥96,778
59日以内出荷
距離センサ。専用反射板で距離10m、距離に応じたアナログ出力と距離設定出力付、有軌道の移動台車間の位置制御及び衝突防止に活用できます。
仕様絶対精度：±200mm
質量(g)センサ/約200、反射板RRP-100/約65
消費電力(W)3以下
出力【距離アナログ出力】0→10V(出力インピーダンス100Ω) 【警報出力】NPNオープンコレクタ出力(DC30V、50mA以下)通常「ON」、検出エリア外・受光レベル規定値以下で「OFF」 【コンパレータ出力(OUT 1，2)】NPNオープンコレクタ出力(DC30V、50mA以下) 検出距離以内の時、出力OFF
繰返し精度(mm)±100
接続ケーブル線引出し式(1m長)
入力接点入力または無接点入力、-VIN(0V)に短絡にて発光停止(警報表示灯点灯)
電源電圧(V)DC24(+10%、-10%、リップル10%以下)
応答時間50ms以下 ※電源投入後200msは計測しません。
分解能(mm)40
使用温湿度範囲-10～+50℃、85%RH以下(但し氷結・結露しないこと)
検出物体Φ100mmプラスチック回帰反射板(指定品)※反射シートでの対応も可能。別途お問い合せください。
検出距離(m)0.2～10(指定反射板使用時)
使用周囲照度(Lx)ハロゲン・水銀灯/10000以下、蛍光灯/6000以下
指向角(°)±2.5
表示灯【電源表示灯(緑色LED)】電源投入時点灯、【警報出力表示灯(赤色LED)】警報出力「OFF」にて点灯、【制御出力表示灯(黄色LED)】検出距離以内で点灯
耐振動10～55Hz 複振幅1.5mm X、Y、Z各方向 各2時間
耐衝撃490m/s2 X、Y、Z各方向 各10回
ケースポリカーボネート
応差(mm)300
1個
￥54,980
税込￥60,478
翌々日出荷
パラレルI/OインターフェースをRS422シリアルインターフェースに変換できます。メーカー光データ伝送装置との組み合わせで、パラレル信号を長距離に無線通信が可能です。
質量(g)約260
接続電源のみねじ端子、他はコネクタ接続
電源電圧(V)DC18～30(リップル10%以下)、100mA(フォトカプラインタフェース部除く)
消費電流(mA)入力85以下、出力850以下
使用温湿度範囲-10～+50℃、85%RH以下。但し氷結・結露しないこと
ケースABS樹脂(カバー：ポリカーボネート)
測距反射(BGS)形光電センサ、距離設定するため背景の影響を受けにくく、また検出ワークの色の影響も受けにくい小型光電センサ。
仕様度調整器：付(機械式4回転ボリウム、エンドレス)
付属品取付金具
質量(g)約.50
保護構造IP67(IEC規格)
出力NPN
材質(ケース)本体/ABSガラス繊維入り樹脂、レンズ(フロントカバー)/PMMA樹脂
接続ケーブル引出式、Φ3.8mm、2m長、3芯
電源電圧(V)DC12～24(最大動作範囲DC10～30 リップル±10%含む)
光源赤色LED
制御出力100mA DC30V以下、残留電圧1.8V
応答時間0.5ms以下
消費電流(mA)30以下
使用温湿度範囲-25～+55℃(保存時-40～+70℃)、35～85%RH(保存時35～90%RH) 但し氷結・結露しないこと
検出物体半透明体・不透明体
使用周囲照度(Lx)白熱ランプ/3000以下、太陽光/10000以下
動作モードスイッチにより切換え(L：入光時動作/D：遮光時動作)
表示灯【余裕度表示灯】緑色LED、【出力表示灯】橙色LED
耐振動複振幅1.5mm 10～55Hz X・Y・Z各方向 各2時間
耐衝撃500m/s2 X・Y・Z各方向 各3回
レーザ光電センサ、透過、回帰反射、拡散反射、測距反射(BGS)をラインアップ。長距離、小スポット、可視光赤色レーザを使用。小さいワーク、はみ出し、位置決めなどの検出が可能です。
仕様感度調整器：付(但し、透過形投光器には搭載していません。)
質量(g)(コード含む)約50
保護構造IP67(IEC規格)
材質(ケース)本体/ABS樹脂、レンズ(フロントカバー)/PMMA樹脂
接続ケーブル引出式/Φ3.8mm、2m長、3芯(透過形投光器：2芯、測距反射形：4芯)
電源電圧(V)DC12～24(最大動作範囲DC10～30、リップル10%含む)
光源可視光半導体レーザ655nm
制御出力NPN・PNPオープンコレクタ出力ともに100mA DC30V以下、残留電圧1.8V
応答時間0.25ms以下
最大出力3mW
消費電流(mA)20以下
絶縁抵抗(MΩ)20(DC500V)以上
使用温湿度範囲-10～+50℃(保存時-25～+70℃)※測距反射形のみ-10～+55℃(保存時-40～+70℃)。、35～85%RH(保存時35～95%RH)。但し氷結・結露しないこと
寿命レーザ：約50000時間(50℃にて)
使用周囲照度(Lx)白熱ランプ/3000以下、太陽光/10000以下
動作モードボリュームにより切換え(L：入光時動作/D：遮光時動作)
表示灯レーザ放射表示灯(透過形受光器のみ安定表示灯)/緑色LED、出力表示灯/橙色LED。
耐振動複振幅1.5mm、10～55Hz、X・Y・Z各方向 各2時間
レーザークラスJIS/IEC クラス1
耐衝撃500m/s2、X・Y・Z各方向 各3回
耐電圧(V)AC1，000 1分間

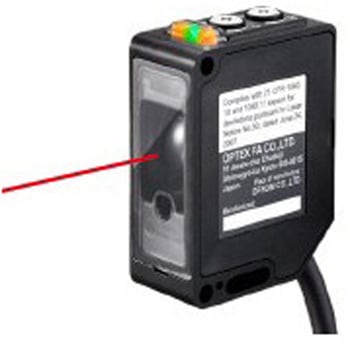

長距離・スポット用可視光レーザを搭載しました。用途で選べる4タイプをラインアップ
付属品取付金具、取付ネジ
保護構造IP67(IEC規格)
材質(ケース)本体/ABS樹脂、レンズ(フロントカバー)/PMMA樹脂
接続ケーブル引出式/Φ3.8mm、2m長、3芯(透過形投光器：2芯、測距反射形：4芯)
電源電圧(V)DC12～24(最大動作範囲DC10～30、リップル10%含む)
光源可視光半導体レーザ655nm
制御出力NPN・PNPオープンコレクタ出力ともに100mA DC30V以下、残留電圧1.8V
応答時間0.25ms以下
絶縁抵抗(MΩ)20(DC500V)以上
使用温湿度範囲-10～+50℃(保存時-25～+70℃)※測距反射形のみ-10～+55℃(保存時-40～+70℃)。、35～85%RH(保存時35～95%RH)。但し氷結・結露しないこと
寿命レーザ：約50000時間(50℃にて)
使用周囲照度(Lx)白熱ランプ/3000以下、太陽光/10000以下
動作モードボリュームにより切換え(L：入光時動作/D：遮光時動作)
表示灯レーザ放射表示灯(透過形受光器のみ安定表示灯)/緑色LED、出力表示灯/橙色LED。
耐振動複振幅1.5mm、10～55Hz、X・Y・Z各方向 各2時間
レーザークラスJIS/IEC クラス1
耐衝撃500m/s2、X・Y・Z各方向 各3回
耐電圧(V)AC1，000 1分間
厚み5mm薄形光電センサ、サイドビュータイプ。透過、拡散反射、限定反射をラインアップ。スペースがない場所へ設置が可能です。
仕様回路安定時間：100ms以下
付属品取付ネジ(M2×12)
質量(g)投光器・受光器ともに約20
種類透過形
保護構造IP67(IEC規格)
検出距離(mm)400
材質(ケース)ポリカーボネート
接続ケーブル引出式(Φ2.5mm、2m長)
電源電圧(V)DC12～24(+10%、-10%、リップル10%以下)
光源赤色LED
制御出力NPNオープンコレクタ・PNPオープンコレクタ出力ともに50mA DC24V以下、 残留電圧1.8V以下
応答時間0.25ms以下
消費電流(mA)投光器/14以下、受光器/16以下
絶縁抵抗(MΩ)20以上/DC500V充電部一括・ケース間
使用温湿度範囲-25～+55℃(保存時-40～+70℃)、35～85%RH(保存時35～95%RH)。但し氷結・結露しないこと
保護回路過電流(制御出力)・逆接保護・短絡保護 装備
検出物体Φ1.0mm(400mmにて)
使用周囲照度(Lx)白熱ランプ/3000以下、太陽光/10000以下
動作モードライトON(入光時動作)/ダークON(遮光時動作)、機種による
表示灯【余裕度表示灯】緑色LED、【出力表示灯】橙色LED、【電源表示灯(透過形投光器のみ)】赤色LED
耐振動複振幅1.5mm、10～55Hz X・Y・Z各方向 各2時間
ねじ締付トルク(N・m)0.15以下
耐衝撃500m/s2 X・Y・Z各方向 各3回
耐電圧(V)AC1000 1分間 充電部一括・ケース間
厚み3.5mm薄形光電センサ、フロントビュータイプ。透過、拡散反射、限定反射をラインアップ。スペースがない場所へ設置が可能です。
仕様回路安定時間：100ms以下
付属品取付ネジ(M2×12)
保護構造IP67(IEC規格)
材質(ケース)ポリカーボネート
接続コード引出式(Φ2.5mm、2m長)
電源電圧(V)DC12～24(リップル10%以下)
光源赤色LED
制御出力NPNオープンコレクタ・PNPオープンコレクタ出力ともに50mA DC24V以下、 残留電圧1.8V/50mA以下
応答時間0.5ms以下
使用温湿度範囲-25～+55℃(保存時-40～+70℃)、35～85%RH(保存時35～95RH)、但し氷結・結露しないこと
使用周囲照度(Lx)白熱ランプ/3000以下、太陽光/10000以下
動作モードライトON(入光時動作)/ダークON(遮光時動作)、機種による
耐振動複振幅1.5mm、10～55Hz X・Y・Z各方向 各2時間
耐衝撃500m/s2 X・Y・Z各方向 各3回
厚み3.5mmを実現。省スペースで取付易さを追求
仕様回路安定時間：100ms以下
付属品取付ネジ(M2×12)
質量(g)約21
種類限定反射形
保護構造IP67(IEC規格)
検出距離(mm)2～15 ※ 検出物体が50□白画用紙の場合の値
出力方式NPN、ライトON
材質(ケース)ポリカーボネート
接続ケーブル引出式(Φ2.5mm、2m長)
電源電圧(V)DC12～24(+10%、-10%、リップル10%以下)
光源赤色LED
制御出力NPNオープンコレクタ・PNPオープンコレクタ出力ともに50mA DC24V以下、 残留電圧1.8V以下
応答時間0.5ms以下
消費電流(mA)20以下
絶縁抵抗(MΩ)20以上/DC500V充電部一括・ケース間
使用温湿度範囲-25～+55℃(保存時-40～+70℃)、35～85%RH(保存時35～95%RH)。但し氷結・結露しないこと
保護回路過電流(制御出力)・逆接保護・短絡保護 装備
検出物体透明体・不透明体
使用周囲照度(Lx)白熱ランプ/3000以下、太陽光/10000以下
動作モードライトON(入光時動作)/ダークON(遮光時動作)、機種による
表示灯【余裕度表示灯】緑色LED、【出力表示灯】橙色LED、【電源表示灯(透過形投光器のみ)】赤色LED
耐振動複振幅1.5mm、10～55Hz X・Y・Z各方向 各2時間
応差動作距離の15%
ねじ締付トルク(N・m)0.15以下
耐衝撃500m/s2 X・Y・Z各方向 各3回
耐電圧(V)AC1000 1分間 充電部一括・ケース間
1個
￥8,198
税込￥9,018
翌々日出荷
3次元測域センサ(3D LiDAR)距離35m(最大)、水平210°、垂直40°の範囲を3次元計測するレーザスキャナ。独自の走査方法により縦方向の抜けが少なく、2590点(最大518000点)の豊富な点群データを出力。IMUやPPS入力など便利な機能も搭載。ロボットやAGV(無人搬送台車)の環境認識(SLAM)用途に。ROS対応。
仕様●インターレース：【水平】最大 20 倍 【HDモード】水平 20 倍 × 垂直 10 倍●ジャイロ：加速度及び角速度(InvenSense MPU-6500)#1●データ点数(分解能)：2590点以上 (インターレースなし、20fps)、518000点以上 (インターレースHDモード、0.1fps)●繰り返し精度(周囲25℃時)：中央 白紙15m以下/σ< 20mm、 白紙15m～ /σ< 35mm●検出エコー数：最大4 echoes●垂直走査角度：40度 (-5度～35度) 精度±2°●垂直走査速度：1200Hz●水平走査角度：210度以上 ピッチ6度 精度±0.125°●水平走査速度：20Hz●測距精度(周囲25℃時)：中央 白紙15m以下/±50mm、 白紙15m～/±100mm●大きさ(W×D×H)：76mm×106mm×95mm(W×D×H)●発生音：前方向47dB(距離1m地点)周波数1200Hz 参考値
質量(kg)約1
電源DC12V/24V(動作電圧範囲10～30V) 【消費電流(DC12V)】起動時1.5A/通常時0.8A
構造IP67(無通電) 水中使用不可
検出距離水平走査 -45°<θ<45° 0.3-35m(白紙) 0.3-11m(黒紙 反射率10%) -75°<θ≦-45°，45°≦θ<75° 0.3-20m(白紙) 0.3- 6m (黒紙 反射率10%) θ≦-75°，75°≦θ 0.3-10m(白紙) 0.3-3m (黒紙 反射率10%) ※上記は垂直走査の上向き15°(垂直走査中心)での値、 上向き35°、下向き-5°では上記の70%に減衰する。
光源半導体レーザ 波長=905nm、この製品はレーザー安全クラス1製品です。(Class 1 Laser Product)
インターフェースEthernet(TCP/IP) 100BASE-TX(Auto-negotiation)
使用温湿度範囲-10～50℃ 85%以下(結露をしないこと)
使用周囲照度(Lx)100000 (直接太陽光方向は除く)
振動【印加周波数/加速度】10～57.5Hz /複振幅1.5mmp-p 57.5Hz～150Hz /98m/s2 (10G) 【掃引速度】 1 octave / min (3.9sec / sweep) 【耐久時間】上下/前後/左右 各2H(動作、耐久共に)
入出力PPS入力 1点(フォトカプラ入力 Active High 2mA以上)、 同期出力 1点(フォトカプラ・オープンコレクタ出力 DC30V 50mA MAX)
プロトコル通信：VSSP 2.1
1個
￥539,800
税込￥593,780
3日以内出荷
3次元測域センサ(3D LiDAR)距離35m(最大)、水平210°、垂直40°の範囲を3次元計測するレーザスキャナ。独自の走査方法により縦方向の抜けが少なく、2590点(最大518000点)の豊富な点群データを出力。IMUやPPS入力など便利な機能も搭載。ロボットやAGV(無人搬送台車)の環境認識(SLAM)用途に。ROS対応。
仕様●インターレース：【水平】最大 20 倍 【HDモード】水平 20 倍 × 垂直 10 倍●ジャイロ：加速度及び角速度(InvenSense MPU-6500)#1●データ点数(分解能)：2590点以上 (インターレースなし、20fps)、518000点以上 (インターレースHDモード、0.1fps)●繰り返し精度(周囲25℃時)：中央 白紙15m以下/σ< 20mm、 白紙15m～ /σ< 35mm●検出エコー数：最大4 echoes●垂直走査角度：40度 (-5度～35度) 精度±2°●垂直走査速度：1200Hz●水平走査角度：210度以上 ピッチ6度 精度±0.125°●水平走査速度：20Hz●測距精度(周囲25℃時)：中央 白紙15m以下/±50mm、 白紙15m～ /±100mm●発生音：前方向53dB(距離1m地点)周波数1200Hz 参考値
質量(g)約650
電源DC12V/24V(動作電圧範囲10～30V) 【消費電流(DC12V)】起動時1.5A/通常時0.8A
構造IP67(無通電) 水中使用不可
検出距離水平走査 -45°<θ<45° 0.3-35m(白紙) 0.3-11m(黒紙 反射率10%) -75°<θ≦-45°，45°≦θ<75° 0.3-20m(白紙) 0.3- 6m (黒紙 反射率10%) θ≦-75°，75°≦θ 0.3-10m(白紙) 0.3-3m (黒紙 反射率10%) ※上記は垂直走査の上向き15°(垂直走査中心)での値、 上向き35°、下向き-5°では上記の70%に減衰する。
寸法(幅W×奥行D×高さH)(mm)70×106×95
光源半導体レーザ 波長=905nm、この製品はレーザー安全クラス1製品です。(Class 1 Laser Product)
インターフェースEthernet(TCP/IP) 100BASE-TX(Auto-negotiation)
使用温湿度範囲-10～50℃ 85%以下(結露をしないこと)
使用周囲照度(Lx)100000 (直接太陽光方向は除く)
振動【印加周波数/加速度】10～57.5Hz /複振幅1.5mmp-p 57.5Hz～150Hz /98m/s2 (10G) 【掃引速度】 1 octave / min (3.9sec / sweep) 【耐久時間】上下/前後/左右 各2H(動作、耐久共に)
入出力PPS入力 1点(フォトカプラ入力 Active High 2mA以上)、 同期出力 1点(フォトカプラ・オープンコレクタ出力 DC30V 50mA MAX)
プロトコル通信：VSSP 2.1
1個
￥499,800
税込￥549,780
3日以内出荷
RoHS
デジタルファイバセンサ。有機ELディスプレイ搭載。FX-250 SERIES。文字表現のディスプレイ 操作性を向上させる ”読める” 設定画面。10 0段階の入光量調整 。入光量を100段階で調整できるため、近距離設置や透明体、微小ワークの検出などで入光量が飽和する場合でも、柔軟に最適な入光量に調整でき、安定した検出を実現します。高速応答35μs 応答時間は5パターンから設定でき、幅広いアプリケーションに対応。スマートティーチング ティーチングと飽和回避を同時に実行 わずか2プッシュのティーチングで、飽和回避も同時に実現します。別途投光量調整の必要がなく、工数の削減に貢献します。
仕様●感度設定方法：2点ティーチング / リミットティーチング / フルオートティーチング / マニュアル調整●入光量調整機能：装備 最大100段階●入光量調整表示範囲：H-SPD / FAST / STD：0～4，000、LONG / H-PWR：0～9，999
出力PNPトランジスタ・オープンコレクタ ・最大流出電流：100mA ・印加電圧：30V DC以下(出力-+V間) ・残留電圧：2V以下(最大流出電流にて)
適合規格CEマーキング(EMC指令、RoHS指令)
電源電圧(V)12～24 DC±10% リップルP-P10%以下
応答時間H-SPD：35μs以下、FAST：60μs以下、STD：250μs以下、LONG：2ms以下、H-PWR：25ms以下 切換式
ケーブル0.2mm2 3芯キャブタイヤケーブル2m付
消費電力(mW)960以下(電源電圧24V時消費電流40mA以下)
短絡保護装備
出力動作入光時ON / 非入光時ON 切換式
出力表示灯橙色LED(出力ON時点灯)
RoHS指令(10物質対応)対応
1個
￥17,980
税込￥19,778
7日以内出荷
BE-AC101 - パナソニック
種別感度調整ユニット
RoHS指令(10物質対応)対応
1個
￥21,980
税込￥24,178
3日以内出荷
BE-AC101P - パナソニック
種別感度調整ユニット
RoHS指令(10物質対応)対応
1個
￥21,980
税込￥24,178
3日以内出荷
『センサ』には他にこんなカテゴリがあります
センサ の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
