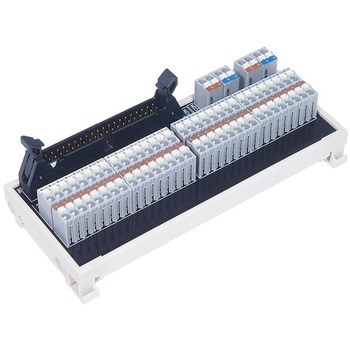

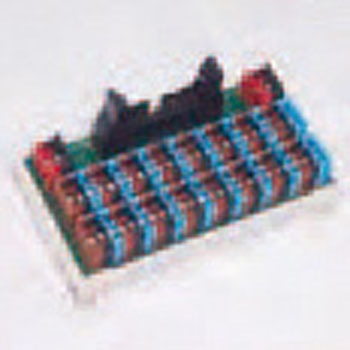

タイプ40ピンコネクタタイプ(FCNコネクタタイプ)
出力点数32点
保護等級IP2X
定格負荷電圧(V)DC12/24
最大負荷電流(A)0.1
出力形式トランジスタ出力(シンクタイプ)
CC-Linkバージョン1.1
局種類リモートI/O局
分解能1/8000(1/4000にも設定可能)
絶縁種別入力相互間非絶縁
絶縁抵抗(MΩ)絶縁部相互間/20以上(DC500V)
使用周囲温度(℃)0～55
使用周囲湿度10～90%RH(結露のなきこと)
実装可能位置CSシリーズ用CPU装置またはCSシリーズ用増設装置
耐電圧(V/min)絶縁部相互間 AC1000
自己診断機能診断結果をLEDで表示
分解能1/4000
絶縁種別入力相互間非絶縁
絶縁抵抗(MΩ)絶縁部相互間/20以上(DC500V)
使用周囲温度(℃)0～55
使用周囲湿度10～90%RH(結露のなきこと)
実装可能位置CSシリーズ用CPU装置またはCSシリーズ用増設装置
耐電圧(V/min)絶縁部相互間 AC1000
自己診断機能診断結果をLEDで表示
占有号機数1号機分(号機No.0～95)
富士通コネクタとMILコネクタの2種類のインタフェースの使い分けが可能です。
出力側は、シンクタイプ、ソースタイプが選択可。CJ1W-MD232は負荷短絡保護機能付です。
ON・OFF応答時間はCPUユニットのPCシステム設定にて、0～32msまで切替が可能です。
5VTTL入出力ユニット(CJ1W-MD563)も用意しています。
様々なタイプの端子台変換ユニットをご用意。外部入出力機器との配線も簡単に出来ます。
仕様負荷短絡保護機能：検知電流0.7～2.5A、異常解除後自動復帰
絶縁抵抗(MΩ)外部端子一括とGR端子間/20(DC100Vにて)
漏れ電流(mA)0.1以下
耐電圧(V/min)外部端子一括とGR端子間AC1000 1分間 漏れ電流10mA以下
CPU装置または増設装置に、他のCPU高機能ユニットと合わせて最大16台装着可能。これにより多ポートのシリアル通信が必要なシステムに対応可能。
仕様リピータハブのカスケード接続数：100Mビット/s(100BASE-TX)/2段、100Mビット/s(100BASE-T)/4段
適合規格cULus(ClassⅠDiv2 危険場所認定取得品)、NK、ロイド、EC指令
占有号機数1号機分
仕様CJシリーズのCPU装置および増設装置の右端に装着CPUユニットおよびI/Oインタフェースユニットに1個標準付属
適合規格cULus(ClassⅠ Div2危険場所認定取得品)、NK、ロイド、EC指令
1個
￥7,998
税込￥8,798
当日出荷
コンポと高速な接続を可能とするシリアルコミュニケーションユニット。
RS-232CやRS-422A/485のシリアル通信ポートを2ポート装備したCPU高機能ユニットです。プロトコルマクロ、上位リンク、NTリンク、シリアルゲートウェイ、無手順のシリアル通信モードをポート毎に選択できます。
仕様占有号機数：1号機分
適合規格cULus(Class I Div 2 危険場所認定取得品)、NK、ロイド、EC指令
占有号機数1号機分
電圧(V)残留/0.6以下
適合規格cULus(ClassⅠ Div2危険場所認定取得品)、NK、ロイド、EC指令
制御方式(高速カウンタ)目標値一致比較/48個までの目標値と、割込タスクNo.を登録帯域比較/8個または32個までの上下限値、割込タスクNo.を登録
出力点数パルス出力/最大4点(パルス出力0～3)PWM出力/最大4点(PWM出力0～3)
応答時間出力ON/OFF：0.1ms以下入力ON/OFF：8ms以下(PLCシステム設定により0/0.5/1/2/4/8/16/32ms切替可能)割込入力/パルスキャッチ入力：(ON)30μs以下、(OFF)150μs以下
入力信号(高速カウンタ入力)加算パルス入力/加算パルス、位相差入力(4逓倍)/A相・B相・Z相、加減算パルス入力/加算パルス・減算パルス・リセット、パルス+方向入力/パルス・方向・リセット
出力周波数(Hz)パルス出力/最大100k、PWM出力/最大32800
パルス出力相対座標指定/00000000～7FFFFFFFHex(加算/減算各方向：2147483647)絶対座標指定/80000000～7FFFFFFFHex(-2147483648～2147483647)
周波数範囲パルス出力/1pps～100kpps(1pps単位)2点×2台PWM出力/0.1Hz～6553.5Hz(0.1Hz単位で設定)または1Hz～32800Hz(1Hz単位で設定)
デューティー比可変デューティ比パルス出力(PWM)機能/0.0～100.0%(0.1%単位で設定)
使用電圧範囲(V)(出力負荷)DC4.75～26.4
漏れ電流(mA)0.1以下
命令位置決め(単独モード)時の命令/PULS命令+SPED命令、PULS命令+ACC命令、PLS2命令速度制御(連続モード)時の命令/SPED命令、ACC命令原点決め(原点サーチ、原点復帰)の命令/ORG命令割込定寸送りの命令/IFEED命令可変デューティ比パルス出力(PWM)/PWM命令
ヒューズなし
モード(高速カウンタ)数値範囲モード/リニアモード、リングモード
出力モード位置決め、速度制御機能/連続モード(速度制御用)または単独モード(位置制御用)可変デューティ比パルス出力(PWM)機能/連続モード
最大開閉電流0.3A/点、1.8A/ユニットパルス出力：最大30mA/最小7mA、PWM出力：300mA(～6.5535kHz)/100mA(6.5536kHz～32.8kHz)
回路数出力：6点(6点/コモン)入力：1コモン/1回路
入力電流(mA)(ON)3以上、(OFF)1以下
比率周波数加減速/1pps～65535pps(4msごと)1pps単位で設定(加減速の個別設定はPLS2命令のみ可能)
応答周波数(kHz)(高速カウンタ入力)加算パルス入力/100、位相差入力(4逓倍)/50、加減算パルス入力/100、パルス+方向入力/100
リレー(割付けエリア)2960CH/2962CHビット 00～03
入力形式DC24V入力(IN00～05/IN10～15、IN06～09/IN16～19)、ラインドライバ入力(IN00～05/IN10～15、IN06～09/ IN16～19)
入力電圧範囲(V)DC24+10%、-15%(IN00～05/IN10～15、IN06～09/IN16～19)、RS-422Aラインドライバ(AM26LS31相当)に準拠(IN00～05/IN10～15、IN06～09/ IN16～19)(ラインドライバ側の電源電圧は5V±5%以内であること)
供給電源外部(出力用電源入力)/DC10.2～26.4V、20mA以上
カウントモード(割込入力)カウント方式：加算カウント、減算カウント(MSKS命令にて設定)カウント範囲：0001～FFFF Hex(16ビット)(設定値をA532～535/A544～547CHに設定)応答周波数：(単相)3kHz×8点割込入力の現在格納先：A536～539/A548～551
入力抵抗3.6kΩ(IN00～05/IN10～15)、4.0kΩ(IN06～09/IN16～19)
回路構成(入力)IN00～05/IN10～15、IN06～09/IN16～19
高速カウンタ機能カウント値：リニアモード時/80000000～7FFFFFFF Hex、00000000～FFFFFFFF Hex(加算パルス時)リングモード時/00000000～リング設定値格納データ形式：16進8桁(BIN)
外部インタフェースMIL
割込タスクNo.No.140～147(固定)
高速カウンタ点数2点×2台
命令実行中の設定値変更目標周波数、加減速比率、目標位置の変更可能
1個
￥16,980
税込￥18,678
当日出荷
RoHS
1個
￥42,980
税込￥47,278
5日以内出荷
アナログ入力信号をバイナリデータに変換。1ユニットで4点のアナログ入力信号を取り込めます。断線検知機能。ピークホールド機能。平均化処理機能。オフセットゲイン調整機能などの各種機能あり
外形寸法(幅W×高さH×奥行D)(mm)31×90×65
入力インピーダンス(Ω)電圧/1M以上、電流/250(固定)
定格入力電流(mA)(最大)±30
外部接続脱着式端子台
実装可能な装置CPU装置、増設装置
電源ユニツト
仕様●許容電源電圧変動範囲(V)：AC85～264
種類AC電源入力タイプ・標準タイプ
適合規格U、C、N、L、CE(海外)
電源電圧(V)AC100～240(ワイドレンジ)50/60Hz
出力容量4.6A(DC5V 出力容量)、0.625A(DC26V 出力容量)、30W(合計消費電力)
絶縁抵抗(MΩ)AC外部端子一括とGR端子、アラーム出力端子一括間 ：20以上(DC500Vメガにて)、アラーム出力端子一括とGR端子間 ：20以上(DC500Vメガにて)
消費電力(VA)120以下
突入電流(A)・AC100～120V入力時15以下(常温にてコールドスタート時)8ms以下・AC200～240V入力時30以下(常温にてコールドスタート時)8ms以下
耐電圧(V/min)・AC外部端子一括とGR端子、アラーム出力端子一括間 ：AC2300 50/60Hz 10mA以下・アラーム出力端子一括とGR端子間 ：AC1000 50/60Hz 10mA以下・DC外部端子一括とGR端子間：AC1000 50/60Hz 漏れ電流10mA以下
実装可能な装置CPU装置、SYSMAC α用増設I/O装置、CS1用増設装置、CS1用長距離増設装置、SYSBUSリモートI/O子局装置
1個
￥27,980
税込￥30,778
当日出荷
セキュリティ強化タイプ。代替商品：FP7。代替品番：AFP7CPS3RS。代替型番：AFP7CPS3RS
規格商品CE表示※ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。MC指令適用規格：EN61131-2、UL登録品 (Listed) ファイルNo.：E96300 規格No.：UL 61010-2-201、CSA承認品 (Certified) ファイルNo.：E96300(C-UL) 規格No.：CAN/CSA-C22.2 No.61010-2-201
制御方式サイクリック演算方式
本体質量(g)約220(端子台・エンドユニット含む)
外部出力Y：8192点 ※実I/Oとして使用できる点数はハードにより制限されます。実I/Oとして使用しない場合は内部リレーとして使用可能。
機能内部リレー(R)：32768点、システムリレー(SR)：内部動作の状態等を示す各種リレー、リンクリレー(L)：16384点、タイマ(T)：4096点(10μs， 1ms， 10ms， 100ms， 1s単位)×4294967295まで計数可能、カウンタ(C)：1024点 1～4294967295まで計数可能、リンクデータレジスタ(LD)：16384ワード、システムデータレジスタ(SD)：内部動作の状態等を示す各種レジスタ、インデックスレジスタ(I0～IE)：15ロングワード/切替機能付、マスタコントロールリレー(MCR)：制限なし、ラベル(LOOP)数：各PBごとに最大65535、微分点数：制限なし、ステップラダー数：制限なし、サブルーチン数：各PBごとに最大65535、割り込みプログラム数：1本(一定周期プログラム)、SDメモリーカード機能：SDHC最大32GBまで使用可、コンスタントスキャン：可(0～125ms)、カレンダタイマ：年(西暦2桁)・月・日・時(24時間表示)・分・秒・曜日 ※カレンダ精度 0℃：月差95秒以下、25℃：月差15秒以下、55℃：月差130秒以下。電池寿命(完全無通電の場合の値)：3.3年以上[実使用値 約20年(25℃)]、セキュリティ機能：パスワード/限定配布/読み出し禁止設定/暗号化、PLCリンク機能：最大16台、リンクリレー1024点、リンクレジスタ128ワード(データ転送、リモートプログラミングはできません)(リンクエリア割付を前半と後半の切替可)
消費電流(mA)200以下
通信方式半二重方式
インターフェースRS-232C 3線式 1CH ※端子SD、RD、SGは内部回路と絶縁されています。
使用周囲温度(℃)0～+55、保存時：-40～+70
耐ノイズ1000V[P-P] パルス幅 50ns、1μs(ノイズシミュレータ法による)
プログラムメモリフラッシュROM内蔵(バックアップ電池不要)
耐衝撃(m/s2)147以上 XYZ各方向3回(IEC 61131-2)
同期方式調歩同期方式
雰囲気腐食性ガスがないこと。塵埃がひどくないこと。
外部入力X：8192点 ※実I/Oとして使用できる点数はハードにより制限されます。実I/Oとして使用しない場合は内部リレーとして使用可能。
端子端子5V：DC5VタイプGTシリーズ用 ※5Vと24Vは同時に使用することはできません。端子24V：DC24VタイプGTシリーズ用 ※5Vと24Vは同時に使用することはできません。※CPUユニットの電源供給はDV 21.6V～26.4Vで使用してください。GT表示器の接地処理については、GTシリーズハードマニュアルを確認してください。
RoHS指令(10物質対応)対応
プログラムメモリ容量メモリ選択パターン1 プログラム(ステップ):121500 データレジスタ(ワード):131072 最大PB数:243 ※出荷時、パターン1が選択されています。※バックアップ可能なDTは262144ワードまでです。メモリ選択パターン2 プログラム(ステップ):96000 データレジスタ(ワード):262144 最大PB数:192 ※バックアップ可能なDTは262144ワードまでです。メモリ選択パターン3 プログラム(ステップ):64000 データレジスタ(ワード):425984 最大PB数:128 ※バックアップ可能なDTは262144ワードまでです。メモリ選択パターン4 プログラム(ステップ):32000 データレジスタ(ワード):589824 最大PB数:64 ※バックアップ可能なDTは262144ワードまでです。
伝送プロトコルストップビット：1bit/2bit、パリティ：無し/有り(奇数/偶数)、データ長：7bit/8bit、始端コード：STX有り/STX無し、終端コード：CR/CR+LF/無し/ETX、データ送出順序：キャラクタ単位にビット0より送出
伝送距離(m)15
処理速度基本命令 最小11ns/ステップ～
プログラム仕様リレーシンボル方式
使用周囲湿度(%RH)10～95(at 25℃ 結露なきこと)、保存時：10～95(at 25℃ 結露なきこと)
耐振動(Hz)5～8.4 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
定格電圧範囲(V)DC20.4～28.8
プログラミング言語ラダーダイアグラム(LD)、ストラクチャードテキスト(ST)、ファンクションブロックダイアグラム/ラダー言語(FBD/LD)
メモリー容量【プログラム容量】64kステップ/128kステップ(128kバイト/256kバイト、フラッシュメモリ)※CPUユニットのファームウェアバージョン1.100以上で対応/GX Works3のバージョン1.047Z以上が必要、【SDメモリーカード】メモリカード容量分(SD/SDHCメモリカード：最大16Gバイト)、【デバイス/ラベルメモリ】120Kバイト、【データメモリ/標準ROM】5Mバイト
最大格納ファイル本数[デバイス/ラベルメモリ]1本、[データメモリ/プログラムファイル数]32本、[データメモリ/FBファイル数]16本、[SDメモリカード/2Gバイト]511本(ルートフォルダに格納できる本数)、[SDメモリカード/4G、8G、16Gバイト]65534本(ルートフォルダに格納できる本数)
制御方式【演算】ストアードプログラム繰返し演算、【入出力】リフレッシュ方式(ダイレクトアクセス入出力(DX、DY)の指定によりダイレクトアクセス入出力可)
停電保持機能大容量コンデンサ
停電保持時間(日)10(周囲温度：25℃)
命令処理時間(ns)LD X0/MOV D0 D1：34※プログラム容量64kステップの場合
仕様●通信ケーブル：ISO11898に準拠したCANバスケーブル
質量(kg)0.14
タイプ送信タイプ：CANバスネットワーク(RS-485、CSMA/CR)
ケーブル長(m)最大：5000(10kbps使用時)・2500(20kbps使用時)・1000(50kbps使用時)・600(100kbps使用時)・500(125kbps使用時)・250(250kbps使用時)・100(500kbps使用時)・50(800kbps使用時)・25(1Mbps使用時)
接続方式ツーピース突込み端子台(外部配線)
機能(対応機能)CANopenノード・CANノード
消費電流(A)(DC5V内部)0.33
外形寸法(高さH×幅W×奥行D)(mm)106(ベースユニット取付け部98)×27.8×118.5
入出力占有点数32点
質量(kg)約0.2
制御方式PTP(Point To Point)制御、軌跡制御(直線、円弧とも設定可)、速度制御、速度・位置切換え制御、位置・速度切換え制御
入出力占有点数8点
1台
￥77,980
税込￥85,778
7日以内出荷
質量(kg)0.13
外形寸法(幅W×奥行D×高さH)(mm)27.8×129×106(ベースユニット取付部98)
1台
￥36,980
税込￥40,678
3日以内出荷
絶縁方式チャンネル間：非絶縁出力端子～内部回路間：フォトカプラ、絶縁型DC/DCコンバータ入力端子～内部回路間：フォトカプラ、絶縁型DC/DCコンバータ
出力インピーダンス(Ω)電圧：0.5以下
入力インピーダンス(Ω)電圧：約1M、電流：約250
出力電流(mA)±10
負荷抵抗出力許容電流：500Ω以下
入力電圧(V)-10～+10 14bit(-8000～+8000)、-5～+5 14bit(-8000～+8000)、0～+10 14bit(0～+16000)、0～+5 14bit(0～+16000)
入力電流(mA)0～20 14bit(0～+16000)
変換速度2ms/全ch
その他の機能平均処理(移動、回数)、旧プログラム対応機能(12bit)
分解能最大：14bit(1/16000)
質量(kg)0.17
接続(カスケード接続段数)最大20段
通信方式トークンパッシング方式
消費電流(A)0.82(DC5V内部)
外形寸法(高さH×幅W×奥行D)(mm)106(ベースユニット取付け部98mm)×27.8×110
ケーブル(通信)1000BASE-Tの規格を満たすEthernetケーブル：カテゴリ5e以上、(二重シールド付・STP)ストレートケーブル
通信速度1Gbps
入出力占有点数32点(I/O割付：インテリ 32点)
伝送路ライン型、スター型(ライン型とスター型の混在も可能)、リング型
伝送容量(トランジェント)最大1920バイト
最大ネットワーク数239
1台
￥38,980
税込￥42,878
当日出荷
1個
￥37,980
税込￥41,778
欠品中
変換ユニット接続状態でシーケンサの精度仕様を満足します。
制御盤内の発熱体から離して取り付けることにより熱の影響を受けずに測定可能です。
仕様冷接点補償抵抗：無(シーケンサ付属の抵抗を使用)
質量(g)約240
ユニット種別ネジ「M4×0.7mm×8mm以上、締付けトルク範囲：78～118N・cm(8～12kgf-cm)」、DINレール「適合DINレール：TH35-7.5Fe、TH35-7.5AL(JIS C 2812に準拠)」
絶縁抵抗(MΩ)10以上、その他：AC500V 1分間、10M以上
使用温湿度範囲0～55℃、5～95%RH(結露しないこと)
保存温湿度範囲-25～75℃、5～95%RH(結露しないこと)
設置場所制御盤内
標高(m)2000以下
端子台端子ネジ(M3普通ネジ7.62mmピッチ)、適合電線、締付けトルク「0.3～2mm2(圧着端子使用時)、50～75N・cm(5.2～7.6kgf-cm)」
汚染度(使用環境)2以下
雰囲気腐食性ガスがなきこと
耐振動断続的な振動がある場合(5～8.4Hz：片振幅 3.5mm、8.4～150Hz：加速度 9.8m/s2、掃引回数：X、Y、Z各方向10回)、連続的な振動がある場合(5～8.4Hz：片振幅 1.75mm、8.4～150Hz：加速度 4.9m/s2)
過電圧保護II以下
耐衝撃147m/s2、X、Y、Z方向各3回(JIS B 3502、IEC61131-2準拠)
絶縁耐圧(V/1分間)AC1000
1個
￥5,498
税込￥6,048
6日以内出荷
