42ページ目: 押しボタンスイッチ本体

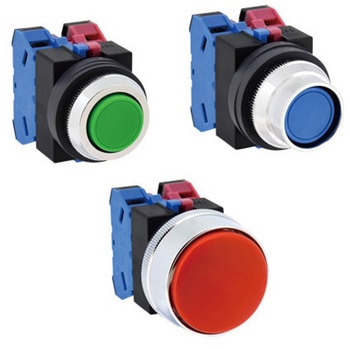

丸突形照光押ボタンスイッチは、LBWシリーズの特徴を踏襲しつつ、ボタン表面に丸みを持たせることで、操作性とデザイン性に配慮したモデルです。 工作機械などで、一時停止用として要求されるスイッチとして最適です。

丸突形照光押ボタンスイッチは、LBWシリーズの特徴を踏襲しつつ、ボタン表面に丸みを持たせることで、操作性とデザイン性に配慮したモデルです。 工作機械などで、一時停止用として要求されるスイッチとして最適です。

パネルへの取付強度が要求される用途や北米向け機械などに最適な、亜鉛ダイカストタイプ

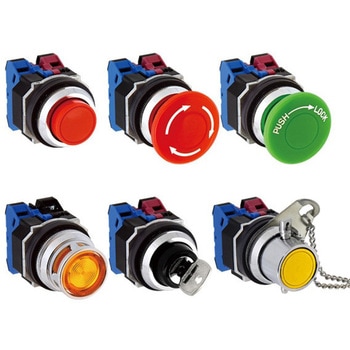

高信頼かつ豊富なバリエーション、耐環境性抜群のヘビーデューティータイプ

口ングスト口ーク。単キー2回路トランスファータイプ、ロックストローク1ミリ、フルスト口ーク1.5ミリの超小形スイッチです。 接触信頼性。接触部はクリップ式接触機構の採用により高信頼性です。 プリント基板専用。端子ピッチはすべてインチサイズ(2.54ミリの倍数)です。独自の端子形状により、はんだディップ時のプリント基板面からの浮き上がりがありません。 フラックス侵入防止。端子部はエポキシ樹脂により完全密封されています。 照光・アクセサリー。カラーボタン・取付枠・LED照光などの付属品を豊富にそろえました。 LTR・LTMシリーズと同一パネル面上に取付可能寸法になっております。用途により豊富な組合せをお選びください。

フリーチョイス。同一パネル面上に取付可能な、ソフトなクリック感触を有するラバーコンタクトと、シャープな感触のメタルコンタクトの2種類を用意しました。用途によっていずれかをお選びください。 プリント基板専用。端子ピッチはすべてインチサイズ(2.54の倍数)です。独自の端子形状により、はんだディップ時のプリント基板面からの浮き上がりがありません。 はんだ耐熱性の向上。端子構造の改善により、はんだ熱による接点の接触障害を防止し信頼性を向上させ、かつ同極に2本ずつ端子を配置して端子にジャンパー線としての機能を付加しました。 LED付き。コンパクトな外形にもLED照光が可能です。 鉛フリーはんだ付け対応品。ユーザーサイドで鉛フリーはんだが使えるよう、高耐熱樹脂を採用しました。(TMシリーズのみ)

全面照光。LEDによる全面照光で小形、口ーコストの操作用スイッチです。コンパクト設計により□7.5、Φ7.5、□10、Φ10で赤、緑、黄の3色の全面照光面をもっています。 フリーチョイス。同一パネル面上に取付可能な、ソフトなクリック感触を有するラバーコンタクトと、シャープな感触のメタルコンタクトの2種類を用意しました。用途によっていずれかをお選びください。 プリント基板専用。端子ピッチはすべてインチサイズ(2.54 ミリの倍数)です。独自の端子形状により、はんだディップ時のプリント基板面からの浮き上がりがありません。 はんだ耐熱性の向上。端子構造の改善により、はんだ熱による接点の接触障害を防止し信頼性を向上させ、かつ同極に2本ずつ端子を配置して端子にジャンパー線としての機能を付加しました。

全面照光。LEDによる全面照光で小形、口ーコストの操作用スイッチです。コンパクト設計により□7.5、Φ7.5、□10、Φ10で赤、緑、黄の3色の全面照光面をもっています。 フリーチョイス。同一パネル面上に取付可能な、ソフトなクリック感触を有するラバーコンタクトと、シャープな感触のメタルコンタクトの2種類を用意しました。用途によっていずれかをお選びください。 プリント基板専用。端子ピッチはすべてインチサイズ(2.54 ミリの倍数)です。独自の端子形状により、はんだディップ時のプリント基板面からの浮き上がりがありません。 はんだ耐熱性の向上。端子構造の改善により、はんだ熱による接点の接触障害を防止し信頼性を向上させ、かつ同極に2本ずつ端子を配置して端子にジャンパー線としての機能を付加しました。 鉛フリーはんだ付け対応品。ユーザーサイドで鉛フリーはんだが使えるよう、高耐熱樹脂を採用しました。

短胴構造。胴長10ミリの短胴構造により機器の省スペース化を実現しました。 明るく均一な照光面。照光部には高輝度LEDを使用し、明るく均一な照光面が得られます。 取付方式は2種類。取付方式はプリント基板実装方式とパネルにスナップイン方式の2種類が選択できます。 スイッチ部にスナップアクション機構。スイッチ部にはスナップアクション機構の採用により軽快なフィーリングが得られます。 UL. CSA認定品。全品種UL， CSA認定品です。(但し、表示灯は除く。)

豊富な回路構成。2回路スイッチを、2個組み込んだスイッチで外部配線により豊富な回路構成ができます。 優れた接触信頼性。接触部はセルフクリーニング機構を持ち、さらに接触の確実なツイン接点を採用しました。 プリント基板専用。端子ピッチはすべてインチサイズ(2.54mmの倍数)です。ICピッチのプリント基板に連続取付けが出来ます。 微小電流用(金メッキ接点タイプ)。周囲環境(硫化ガスなど)が悪い条件で使用する場合、経時変化などの影響により接点表面に接触を妨げる皮膜を形成しやすい難点があります。特にドライサーキットと呼ばれる低レベル領域で使用する場合は金メッキタイプをお選びください。

プリント基板専用。端子ピッチは全て標準インチサイズです。 接触信頼性。接触部はセルフクリーニング機構を持ち、さらに接触の確実なツイン接点を使用しました。 軽快なクリックフィーリング。ソフトなフィーリングと軽快なクリック感触を出す金属接片を使用。 高密度実装。プリント基板面よりキャップの上面までの寸法は11～11.5ミリと低くなっており、ケース寸法も横方向に隙間なく並べることができます。

極超小形。従来のAシリーズの1/2体積比です。 ハンダ付け後の丸洗い洗浄が可能です。 端子取付は0.1インチ(2.54ミリ)ピッチです。 操作性は独立した節度機構により軽快なフィーリングです。 接触信頼性はクリップコンタクトにより長期安定性があります。 金メッキ接点

極超小形。従来のAシリーズの1/2体積比です。 ハンダ付け後の丸洗い洗浄が可能です。 端子取付は0.1インチ(2.54ミリ)ピッチです。 操作性は独立した節度機構により軽快なフィーリングです。 接触信頼性はクリップコンタクトにより長期安定性があります。 金メッキ接点

ライトアングルタクティールスイッチ 豊富なバリエーション(ツマミ長さ、サポート端子) 銀メッキ、金メッキ仕様 樹脂ボタンタイプ

微小電流用。接触部には金メッキを施してありますので、微小電流領域での使用に最適。 プリント基板専用。端子ピッチはすべてインチ(2.54mm)サイズ。

微小電流用。接触部には金メッキを施してありますので、微小電流領域での使用に最適。 プリント基板専用。端子ピッチはすべてインチ(2.54mm)サイズ。
