5ページ目: 押しボタンスイッチ本体
「取付穴径(Φmm)」から絞り込む
エコ商品
IP60～67適合全防水タイプ。強制開離機構採用。バウンス防止機構採用。一体成形のパネル取付け部。UL 94V-0認定品で難燃性・絶縁性に優れたケース。
用途工作機械、輸送機器、建築・土木機器、食品機械、厨房機器等
付属品六角ナット(AT-503)、内歯座金、ゴム座金(AT-401-P)、Φ13.2丸ボタン(AT-414-K)
種類非照光式
極数1
使用温度範囲(℃)-30～70
規格PSE
ボタン形状丸(別売り)
耐電圧AC1500
動作方式モメンタリ
耐熱性はんだごてをご使用の場合：こて先温度：390℃以下・はんだ付け時間：4s以内・回数：2回(常温に戻ってから)
別売付属品ゅ19丸ボタン(AT-412)、ゅ13.2丸ボタン(AT-414)、防水キャップ(AT-4043)
絶縁抵抗(MΩ)200以上(DC500V)
取付穴径(Φmm)12.2、12.5(回り止め機能なし)
機械的開閉耐久性30000回以上
電気的開閉耐久性15000回以上
機能動作ON-<ON>
回路単極双投
最大取付パネル厚(mm)4
電流容量6A 125VAC、3A 250VAC、6A 30VDC
RoHS指令(10物質対応)対応
耐電圧(V/min)AC1.5k以上
種類非照光式
動作方式モメンタリ
ボタン形状丸(平形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP20
操作部の裏面取付方式により、パネル厚による調整が不要
2方向からの配線が可能
業界最短の奥行寸法を実現
充電部保護カバーを標準付属
トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意(IEC、EN規格)
パネルカット寸法Φ25.5mmへも使用が可能
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています
材質丸リング：樹脂製
種類非照光式
保護構造IP65
ボタン形状角(平形)
端子形状ねじ端子
フレーム角フレーム
定格絶縁電圧(V)AC/DC600
動作方式モメンタリ
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
保存温度(℃)-40～+80
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-20～+70(ただし、氷結、結露なきこと)
取付穴径(Φmm)22.3/25.5
機械的耐久性500万回以上
電気的耐久性AC220V6Aにて50万回以上AC220V3Aにて100万回以上
短絡保護装置Fuse 15A
条件付短絡電流1000A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐衝撃(m/s2)誤動作：100、耐久性：500
耐振動共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
開閉頻度(回/時)1200(使用率40%)
耐電圧(V/min)充電部対アース間・異極充電部間：AC2500
ボタン部寸法(mm)□24
種類非照光式
極数2
端子形状ハンダ端子
動作方式オルタネイト
絶縁抵抗(MΩ)100以上(MIN)/DC500V
取付穴径(Φmm)12.2×11.2
接触抵抗(mΩ)20以下(MAX)
絶縁耐圧AC 1500V 1分間
取付板厚(mm)1.5～3
回路SPST(2P)
スイッチ特性OFF-ON
電流容量3A125V.AC 1A250V.AC
RoHS指令(10物質対応)対応
高容量、コンパクトな押ボタンスイッチ。高容量しゃ断を要する電源用スイッチとしても使用可能。微小負荷(最小適用負荷DC5V 1mA)から高容量負荷まで開閉可能。
質量(g)約3.2
保護構造IEC IP40
保存温度(℃)-25～65(ただし、氷結、結露のないこと)
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)
使用周囲温度(℃)-10～55(ただし、氷結、結露のないこと)
接触抵抗(mΩ)100以下(初期値)
安全規格UL(File No. E41515)、CSA(File No. LR45258)、CCC(GB/T14048.5)
電気的耐久性5万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大2.45
操作部形状正方形
戻りの力(N)RF：最小0.15
耐電圧(V/min)同極端子間：AC600 50/60Hz/各端子とアース間：AC2000 50/60Hz
衝撃(誤動作)(m/s2)最大150(誤動作1ms)
衝撃(耐久)(m/s2)500
使用周囲湿度(%RH)35～85
振動(誤動作)Hz10～55 複振幅1.5mm(誤動作1ms)
全体の動きT.T(参考)(mm)約2
胴体形状小形角胴形
胴体長20mm、丸胴形Φ12シリーズ。高輝度で均一な面照光。丸胴形のため穴あけが容易。小形で良好な操作感触を実現。
保護構造IP40
照光方式非照光
端子種別はんだづけ端子
胴体形状丸胴形(Φ12mm)
種類非照光式
ボタン形状丸
端子形状ねじ端子
ボタン色赤
動作方式プッシュロック/ターンリセット
取付穴径(Φmm)30
RoHS指令(10物質対応)対応
材質(リング)金属

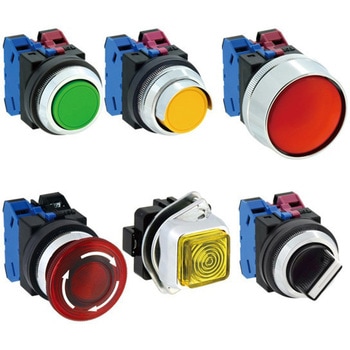

種類非照光式
動作方式モメンタリ
ボタン形状丸(平形)
取付穴径(Φmm)25.5(+0.5～0)
端子形状ねじ端子
保護構造IP65防油形
形状平形(金属リング)
材質(リング)金属
耐電圧(V/min)充電部とアースの間/AC2200
定格絶縁電圧(V)AC/DC600
絶縁抵抗(MΩ)100以上(500V)
相対湿度45～85%
耐温性40℃ 93% 96時間
温度上昇40K以下
使用周囲温度(℃)-20～55
接触抵抗(mΩ)30以下
耐寒耐熱温度(℃)-40～70
標高(m)2000以下
耐衝撃(m/s2)(誤動作)100/(耐久性)500
耐振動(m/s2)(耐久)15
定格通電電流(A)10(接点部)
開閉頻度(回/時)1800
強度(操作部)250N 1分間、(端子部)0.8N・m 15秒間
コンタクトユニットHC形(密着取付ができます。)
定格使用電流(A)AC-15級(誘導負荷)：24V/10、48V/10、110V/6、220V/4、440V/1.5DC-13級(誘導負荷)：24V/6、48V/2、110V/0.7、220V/0.3DC-12級(抵抗負荷)：24V/6、48V/3、110V/2、220V/1
操作力(N)約11(接点構成1a1b)
機械的耐久性500万回
電気的耐久性100万回
RoHS指令(10物質対応)対応
ボタン形状丸形・曲面
端子形状はんだ端子形
ストローク(mm)1.7±0.3
材質(本体)熱可塑性プラスチック
規格UL1054
接点構成1NO
保存温度(℃)-40～85(ただし、氷結しないこと)
使用周囲温度(℃)-40～85(ただし、氷結しないこと)
接触抵抗(mΩ)100max.(初期値)
材質(レンズ)ポリカーボネート
接点材質銀、金メッキ
耐振動10～500Hz 10G(IEC 60512-6-4、Test 6d)
絶縁抵抗(GΩ)1min.(DC500Vメガにて)
耐衝撃100G(IEC 60512-6-3、Test 6c)
耐電圧(V)AC1500
材質(ベゼル)亜鉛ダイカスト
機械的寿命(万回)100
電気的寿命(万回)7(DC28V・5A)、50(DC48V・0.2A)、50(DC48V・0.5A)
仕様RS Pro 19mmステンレス鋼DPDTラッチ式押しボタン、特長と利点：IP67等級 長さが短いため、従来のスイッチには不向きな、スペースに限りがある用途に使用可能、銀めっき銅コンタクトで確実に接続、代表的用途：医療機器、産業用制御機器、通信機器、高級ホビー用スイッチ
規格cULus認定E187490、ENEC18、IK10
アクチュエータの種類丸形
定格電圧(V)AC250
接点構成DPDT
ボタン色銀
動作特性ラッチ
ケース色ナチュラル
端末仕様Solder Pin
保護等級IP67
照明あり
LED色青
材質(コンタクト)銅
RoHS指令(10物質対応)対応
カットアウト直径(Φmm)(パネル)19
実装タイプパネルマウント
コンタクト定格電流(A)5
コンタクト定格電圧(V)AC250
レジェンド電源記号
1個
￥3,870
税込￥4,257
当日出荷
種類非照光式
保護構造IP65
ボタン形状丸(突形)
端子形状ねじ端子
取付穴径(Φmm)30
種類照光式
保護構造IP65
ボタン形状丸
取付穴径(Φmm)16.2
適合パネル厚さ(mm)0.5～3.2
種類照光式
保護構造IP65
ボタン形状角(平形)
端子形状ねじ端子
動作方式オルタネイト
照光種別LED
取付穴径(Φmm)22
種類照光式
保護構造IP65/IP65F
ボタン形状長角(平形)
端子形状はんだ端子/タブ端子
保存温度(℃)-40～+70
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-10～+55(ただし、氷結、結露なきこと)
短絡保護装置gG 2A (IEC60269 ヒューズ)
条件付短絡電流1000A
耐衝撃(m/s2)誤動作：100、耐久性：500
耐電圧(V/min)充電部対アース間・異極充電部間：AC2000
種類完成品
ボタン形状丸
取付穴径(Φmm)22.3(0～+0.4)
端子形状M3.5ねじ端子
保護構造IP65
形状分離形
定格使用電流(A)抵抗負荷：DC24V：8、DC48V：4、DC110V：2.2、DC220V：1.1、AC24V：10、AC50V：10、AC110V：10、AC220V：6、AC440V：2
規格UL、CSA、CE、TUV-R、UKCA、CCC
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
接触抵抗(mΩ)50以下(初期値)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
耐振動(耐久)30Hz、片振幅1.5mm
耐振動(誤動作)5～55Hz、片振幅0.5mm
耐衝撃(m/s2)(耐久)1000
耐衝撃(誤動作)100m/s2
品名セレクタ押ボタン
定格絶縁電圧(V)600
照光種別非照光
定格通電電流(A)10
耐電圧(V)充電部と非充電部間 AC2000・1分間
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
機械的寿命(万回)25以上
電気的寿命(万回)25以上/負荷条件AC220V 3A(AC-15)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
丸洗い洗浄が可能：ハウジングは繊維強化ポリアミドの一体成形、操作部はOリング、ベース部はエポキシ樹脂等によりそれぞれ密閉されて高い防塵・防浸構造を保持し、条件による丸洗い洗浄が可能です。ソフトな操作フィーリング：二つのコイルバネとプランジャの組合せによる、独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。フラックスの侵入をシャットアウト：端子部はエポキシシール等により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。スライディング・ツイン・クロスバー・コンタクト機構採用：丸ピン2点のクロスバー・コンタクト機構を採用。微小電流、低電圧領域に対し安定した高い接触信頼性を保持します。全モールドタイプ：全モールドタイプのため、静電耐圧に優れています。インチピッチ(2.54mm)採用：端子間ピッチはインチピッチを採用したプリント基板用です。極超小形を実現しました。実装密度が高く、軽量化にも貢献します。1/2インチカードラックに適用可能：PC-H、PC-V端子形は、1/2インチカードラックに適用が可能です。
種類非照光式
使用温度範囲(℃)-30～85
ボタン形状丸
ボタン色黒・赤・白
耐電圧AC500V 1分間以上
動作方式モメンタリ
絶縁抵抗(MΩ)500以上(DC500V)
接触抵抗(mΩ)80以下(20mV 10mAにて)※導電部抵抗を除く接点部は50mΩ以下)
機械的開閉耐久性50000回以上
電気的開閉耐久性50000回以上
電流容量(AC/DC共通)：推奨範囲/0.4VA MAX. 28V MAX.(適合電圧範囲/20mA～28V・適合電流範囲/0.1mA～0.1A)、最大28V 0.1Aの場合 耐久性は10，000回・最小20mV0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
ボタン形状：左右2方向ガード付長角(横長)。取付穴径：Φ12
照光種別LED
8Rソフトタッチプッシュスイッチは、他の超小形押ボタンスイッチとは全く異なったスナップアクション構造になっており、軽快なソフトフィーリングが大きな特長です。
また、ストロークが短かく(オルタネートタイプ2.5ミリ、モーメンタリータイプ1ミリ)、しかもパネル取付面からの奥行寸法が他の超小形押ボタンスイッチに比べ約5ミリ短いため、省スペース設計に最適です。
種類非照光式
動作方式モメンタリ
ボタン色白・赤・黒・グレー・緑・青・オレンジ・黄
ボタン形状丸
取付穴径(Φmm)6.5/6.4(ロッキングリングを使用しない場合)
絶縁抵抗(MΩ)1000以上(DC500V)
保存温度範囲(℃)-40～+85
使用温度範囲(℃)-20～+85
耐電圧(V)初期：AC1000 1分間
付属品ロックナット×2個、ロックワッシャ×1個、ロッキングリング×1個、カラーボタンは、上記12種類の中から1つを形名にてご指定ください。
スイッチON-(ON)
RoHS指令(10物質対応)対応
種類照光式
ボタン形状丸(平形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP20
種別照光押ボタンスイッチ
照光種別LED
本体形状分離形
接点材質銀接点
種別セレクタスイッチ
形状丸形
種類非照光式
保護構造IP65
取付穴(mm)Φ18.2(0～0.2)
保存温度(℃)-30～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
動作セレクタ
耐電圧(V/min)(スイッチ部)充電部とアース間：AC2000、異極端子間：AC2000、同極端子間：AC1000
ベゼル色黒
ベゼルサイズ(mm)Φ22
使用周囲湿度(%RH)30～85(ただし、結露しないこと)
耐振動(誤動作)(Hz)5～55、片振幅0.5mm
耐振動(耐久)(Hz)5～55、片振幅0.5mm
機械的寿命(万回)25以上
電気的寿命(万回)10以上(開閉頻度1200回/時)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
Φ8mmねじ取付け・短胴形・省スペース設計。端子間は2.54mm。超高輝度対応。高い接触信頼性。フラックスの侵入をシャットアウト。
色黒
種類照光式
使用温度範囲(℃)-20～50
規格UL、C-UL、eオーダー
端子形状はんだ
耐電圧AC500
耐熱性はんだごてをご使用の場合：こて先温度：390℃以下・はんだ付け時間：4s以内・回数：2回(常温に戻ってから)
絶縁抵抗(MΩ)100以上(DC500V)
接触抵抗(mΩ)50以下(DC2～4V 100mAにて)
接点材質銀
機械的開閉耐久性100000回以上
電気的開閉耐久性50000回以上
色(本体)黒
回路単極双投
最大取付パネル厚(mm)0.5～5
電流容量0.1A 30VAC、0.1A 30VDC
耐電圧(V/min)AC500以上
種類非照光式
保護構造IP65
端子形状ねじ端子
動作方式プッシュプル
本体形状一体形
取付穴径(Φmm)30
操作ヘビー
種類照光式
動作方式オルタネイト
ボタン形状丸(突形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
照光種別LED
種類照光式
保護構造IP65
ボタン形状丸(平形レンズ)
動作方式モメンタリ
照光種別LED
取付穴径(Φmm)22
仕様クリック感有(ラバー反転)
種類非照光式
動作方式モメンタリ
絶縁抵抗(MΩ)100以上(MIN)/DC500V
接触抵抗(mΩ)20以下(MAX)
絶縁耐圧AC 1000V 1分間
回路SPST(2P)
スイッチ特性OFF-(ON)
電流容量1A125V.AC
RoHS指令(10物質対応)対応
種類照光式
動作方式オルタネイト
ボタン形状丸型
端子形状ハンダ端子
絶縁抵抗(MΩ)100以上(MIN)/DC500V
接触抵抗(mΩ)20以下(MAX)
絶縁耐圧AC 1000V 1分間
色(本体)黒
回路SPST(2P)
スイッチ特性OFF-ON
電流容量3A125V.AC
RoHS指令(10物質対応)対応
タッチ感触、保護機能を向上(メーカー比)さらに胴体長23mmの短胴化実現。小形で、しかも切れ味の良いソフトな操作感触。LEDで5色(赤、黄、緑、白、青)実現。(青には緑色のLEDを使用)。好感触内蔵マイクロスイッチでタッチ感アップ。マイクロスイッチ内蔵による保護機能アップ。(メーカー比)。チップLEDで均一な面照光を実現。パネルへの取りつけは前面からワンタッチ。
質量(g)約10
保護構造IP00
照光方式照光 (LED)
耐電圧同極端子間、LED端子間(LEDを取りつけていない状態)：AC1000V 50/60Hz 1min/異極端子間、充電金属部とアース間、各端子と非充電金属部間：AC2000V 50/60Hz 1min
端子種別タブ端子 (#110)
保存温度(℃)-25～+65(ただし、氷結、結露のないこと)
光源LED
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-10～+50(ただし、氷結、結露のないこと)
耐衝撃(耐久)最大500m/s2
使用周囲湿度35～85%RH
耐振動(誤動作)10～55Hz 複振幅1.5mm(誤動作1ms)
耐衝撃(誤動作)最大200m/s2(誤動作1ms以内)
最小適合負荷DC5V 1mA
電気的耐久性10万回以上(定格負荷)
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大3.92
戻りの力(N)最小0.49
動作までの動きPT最大2.5mm
全体の動きT.T(参考)約3mm
分割方式無分割
胴体形状角胴形
