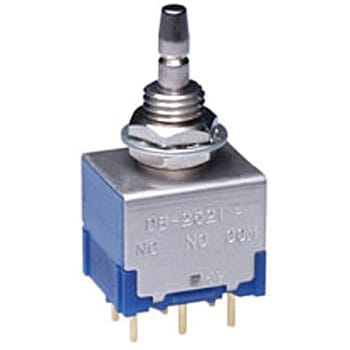

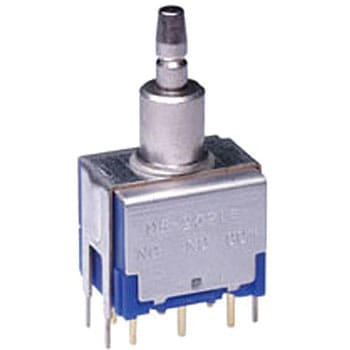

押ボタンスイッチ Dシリーズ
微小電流専用のPC基板(2.54mm×n)専用スイッチ。
端子部はインサート成形により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。

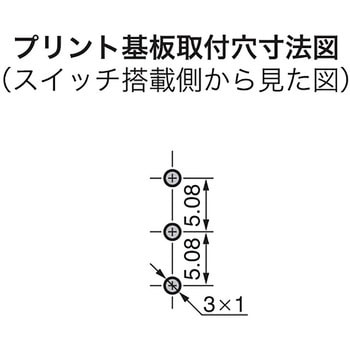

端子間ピッチは、2.54mm(1/10インチ)の倍数である5.08mmの端子間ピッチです。
切換機構はマイクロスイッチ機構を採用し、心地よい切換え感でクリックアクションがあります。
マイクロスイッチ機構により、軽快な操作感が得られます。
端子は、Φ0.8の丸ピン端子ですので、プリント基板に入りやすく、作業工程の改善に役立ちます。
- 耐熱性
- はんだごてをご使用の場合：こて先温度：350℃以下・はんだ付け時間：3s以内・回数：1回
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：40s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：6s以内・基板の板厚指定：1.6mm・回数：2回(常温に戻ってから) - 電流容量
- (AC/DC共通)
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
- 用途
- OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等
- 種類
- 非照光式
- 動作方式
- モメンタリ
- ボタン色
- 青・黒・緑・赤・黄・白(別売り)
- ボタン形状
- 丸(別売り)
- 機能動作
- ON-<ON>
- 使用温度範囲(℃)
- -10～70
- 接触抵抗(mΩ)
- 50以下(20mV 10mAにて)
- 機械的開閉耐久性
- 200000回以上
- 電気的開閉耐久性
- 100000回以上
- 耐電圧
- AC1000(端子・端子間) 、AC1500(端子・アース間)
- 付属品
- 六角ナット(AT-513)、内歯座金(AT-509)
- 別売付属品
- 取付リング(AT-507)、丸ナット(AT-501)、操作部ボタン(AT-443、AT-442)
- 絶縁抵抗(GΩ)
- 1以上(DC500V)
- RoHS指令(10物質対応)
- 対応
- 耐電圧(V/min)
- AC1k以上(端子・端子間)、AC1.5k以上(端子・アース間)
- 内容量
- 1個
注意
※操作部は別売りになっています。全6種類を絞り込む
