40ページ目: ディスクリートその他関連用品

東芝製のステッピングモータドライバIC(TB67S213FTAG)の評価基板 MTO-EV010FTAG(TB67S213FTAG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S213FTAGは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流2.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.53Ω)の出力MOSFETを内蔵 パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S149FTG)の評価基板 MTO-EV004FTG(TB67S149FTG)は、東芝製のステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S149FTGは、PWMチョッパ型2相ユニポーラ駆動で、クロック入力制御方式のステッピングモータドライバです。出力耐圧84V、最大電流3.0Aが可能で、ユニポーラ型ステッピングモータを1チップで駆動できます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(0.25Ω)の出力MOSFETを内蔵 ブレーキモードを搭載 スタンバイモード(省電力)を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) 低電圧検出(POR)を内蔵 内部回路制御用VCCレギュレータを内蔵 固定オフ時間を外付け部品で設定可能

東芝製のモータドライバIC(TB67S101AFTG)の評価基板 MTO-EV005FTG(TB67S101AFTG)は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバの評価ボードです。BiCDプロセスを採用し、出力耐圧50V、最大定格電流2.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。 BiCDプロセスによるモノリシックIC バイポーラ型ステッピングモータを1チップにて駆動可能。 PWM定電流駆動 / 2相、1-2相、W1-2相の励磁駆動に対応。 低オン抵抗(上下和=0.49Ω(typ))の出力MOSFETを内蔵。 高効率定電流制御(Advanced Dynamic Mixed Decay)機能を採用。 高耐圧+大電流 (絶対最大定格、動作保証条件を参照)を実現。 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。 内部回路動作用のVCCレギュレータを内蔵。 モータのチョッピング周波数を外付部品にて調整可能。

TB67S141HGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相ユニポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V 、最大定格電流3.0Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相の各励磁駆動をすぐに試すことができます。 ステッピングモータの低騒音+低振動を、本評価ボードを使って体感してください。

東芝製のステッピングモータドライバIC(TB67S521FTAG)の評価基板 TB67S521は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流2.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 バイポーラステッピングモータ駆動用 IC PWM 定電流駆動、 PHASE-IN 制御 2 相、1-2 相、W1-2 相励磁が可能 BiCD 構造: 出力パワートランジスタに DMOSFET を使用 熱遮断回路(TSD)、過電流検出回路(ISD)、POR を内蔵

TB67S105FTGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相バイポーラ駆動、3線、8ビットシリアル制御方式のステッピングドライバーです。レギュレータを内蔵しているため、VM単一電源でモータを駆動できます。BiCDプロセスにより、出力耐圧が50V、最大定格電流が3.0Aを実現しています。 本評価基板を使って、PWM定電流駆動による2相、1-2相の各励磁駆動を試すことができます。 モータ出力コネクタ：DF1BZ-4P-2.5DSA(ヒロセ電機)

東芝製のステッピングモータドライバIC(TB67S101AFNG)の評価基板 MTO-EV009FNG(TB67S101AFNG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S101AFNGは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V、最大電流4.0Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

TB67S149HGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相ユニポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V、最大定格電流3.0Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。 ステッピングモータの低騒音+低振動を、本評価ボードを使って体感してください。

東芝製のステッピングモータドライバIC(TB67S109AFNG)の評価基板 MTO-EV009FNG(TB67S109AFNG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S109AFNGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V、最大電流4.0Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S508FTG)の評価基板 TB67S508は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式とPHASE制御方式の両方に対応したステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流3.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 BiCD プロセスによるモノリシック IC バイポーラステッピングモータ駆動用 IC モータ電流検出抵抗レスによる PWM 定電流駆動を実現 ACDS (Advanced Current Detect System)機能を搭載 外付けの電流検出抵抗レスによる PWM 定電流駆動を実現 ADMD (Advanced Dynamic Mixed Decay)機能を搭載 高効率 PWM 定電流駆動を実現 I/F : 2 種類の I/F を切換可能(フェーズ入力制御とクロック入力制御) 2 相、1-2 相、W1-2 相励磁が可能 BiCD 構造 : 出力パワートランジスタに DMOSFET を使用 高耐圧・大電流 : 40 V / 3.0 A(絶対最大定格) 過熱検出(TSD)、過電流検出(ISD)、低電源電圧検出(UVLO)を内蔵 チャージポンプレスで外付け部品低減

東芝製のステッピングモータドライバIC(TB67S101ANG)の評価基板 TB67S101Aは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧」50V、最大定格電流4.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。 BiCDプロセスによるモノリシックIC PWM定電流駆動 / 2相、1-2相、W1-2相の励磁駆動に対応。 低オン抵抗(上下和 = 0.49 Ω(typ.)) の出力MOSFETを内蔵。 高効率定電流制御(Advanced Dynamic Mixed Decay)機能を採用。 高耐圧+大電流 (絶対最大定格、動作範囲を参照)を実現。 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。 内部回路動作用のVCCレギュレータを内蔵。 モータのチョッピング周波数を外付け部品で調整可能。

東芝製のステッピングモータドライバIC(TB67S158NG)の評価基板 TC67S158は、2相ユニポーラ駆動のデュアルステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧80V、最大定格電流1.5Aを実現しています。制御方式は、Full Parallel制御方式、シリアル制御方式に対応しています。 本評価ボードではIC評価をするための部品を実装しており、定電圧駆動にて、2相、1-2相の各励磁駆動をすぐ試すことができます。 2相ユニポーラステッピングモータ最大2個を1チップにて駆動可能 高耐圧/大電流 BiCDプロセスによる出力段の低オン抵抗化(Ron=0.5Ω(標準))を実現 内部回路制御用VCCレギュレータを内蔵。(VM電源のみで動作可能) 定電圧駆動可能(2相、1-2相励磁駆動に対応) 過熱検出回路(TSD)、過電流検出回路(ISD)、VM電源のパワーオンリセット回路を内蔵 過熱検出(TSD)または過電流検出(ISD)機能動作時に外部にALERT信号として出力可能

東芝製のステッピングモータドライバIC(TB62261FTAG)の評価基板 MTO-EV010FTAG(TB62261FTAG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB62261FTAGは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流1.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB62262FTAG)の評価基板 MTO-EV010FTAG(TB62262FTAG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB62262FTAGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流1.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S215FTAG)の評価基板 MTO-EV010FTAG(TB67S215FTAG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S215FTAGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流2.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.53Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

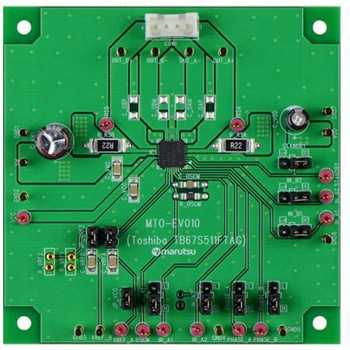

東芝製のステッピングモータドライバIC(TB67S511FTAG)の評価基板 TB67S511は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流2.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 バイポーラ型ステッピングモータを 1 チップで駆動可能 PWM 定電流駆動 2 相， 1-2 相， W1-2 相の励磁駆動に対応 低オン抵抗(上下和 = 0.8 Ω (typ.))の出力 MOSFET を内蔵 高耐圧+大電流 (絶対最大定格、動作範囲を参照)を実現 異常検出(TSD/ISD)フラグ出力機能を内蔵。BiCD プロセスによるモノリシック IC 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵 内部回路動作用の VCC レギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S265FTG)の評価基板 TB67S265は、PWMチョッパ型2相バイポーラ駆動、3線シリアル入力方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V 、最大定格電流2.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの操作性を是非、体感してみて下さい。 4ビット-16ステップのトルク(TRQ1，TRQ2，TRQ3，TRQ4)調整機能を内蔵 出力低オン(Ron(D-S))抵抗 過熱検出回路(TSD)、過電流検出回路(ISD)、VM電源のパワーオンリセット(POR)を内蔵 内部回路動作用VCCレギュレータ内蔵 モータのチョッピング周波数は外部抵抗とコンデンサにて設定可能

東芝製のステッピングモータドライバIC(TB67S102AFNG)の評価基板 TB67S102Aは、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V 、最大定格電流4.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 BiCD プロセスによるモノリシック IC バイポーラ型ステッピングモータを 1 チップにて駆動可能 PWM 定電流駆動 / 2 相、1-2 相、W1-2 相の励磁駆動に対応 低オン抵抗(上下和=0.49Ω(typ))の出力 MOSFET を内蔵 高効率定電流制御(Advanced Dynamic Mixed Decay)機能を採用 高耐圧+大電流 (絶対最大定格、動作保証条件を参照)を実現 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオン リセット(POR))を内蔵 内部回路動作用の VCC レギュレータを内蔵 モータのチョッピング周波数を外付部品にて調整可能 複数のパッケージラインアップを実現

東芝製のステッピングモータドライバIC(TB67S149FG)の評価基板 TB67S149は、PWMチョッパ型2相ユニポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V 、最大定格電流3.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 BiCD プロセスによるモノリシック IC 1 つのユニポーラステッピングモータを駆動可能。FG P-HSSOP28-0819-0.80-001 質量: 0.88 g (標準) ク T 検出抵抗レス定電流 PWM 駆動に対応 2 相，1-2 相(a)， 1-2 相(b)， W1-2 相， 2W1-2 相， 4W1-2 相， 8W1-2 相励磁駆動に対応 低オン抵抗 0.25 Ω (Typ.) の出力 MOSFET を内蔵 高耐圧/大電流(詳細は絶対最大定格および動作保証条件を参照してください。) スタンバイモード(省電力)を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を内蔵 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、低電圧検出(POR))を内蔵 内部回路制御用 VCC レギュレータを内蔵 固定オフ時間を外付部品により設定可能

東芝製のステッピングモータドライバIC(TC78S122FTG)の評価基板 TC78S122は、PWMチョッパ型2相バイポーラ駆動、CLK制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 バイポーラ型ステッピングモータを1 チップで、駆動コントロール可能。 CD プロセスによる、モノリシックIC です 低On 抵抗Ron = 0.6 Ω を実現 ラージモードでは重ねあわせにより Ron =0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。 100 kHz 以上での、高速チョッピングも可能です。

東芝製のステッピングモータドライバIC(TB67S269FTG)の評価基板 MTO-EV005FTG(TB67S269FTG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S269FTGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TC78S121FNG)の評価基板 TC78S121は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 バイポーラ型ステッピングモータを1 チップで、駆動コントロール可能。 CD プロセスによる、モノリシックIC です 低On 抵抗Ron = 0.6 Ω を実現。ラージモードでは重ねあわせにより Ron = 0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。100 kHz 以上での、高速チョッピングも可能です。

東芝製のステッピングモータドライバIC(TB67S141FTG)の評価基板 MTO-EV004FTG(TB67S141FTG)は、東芝製のステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S141FTGは、PWMチョッパ型2相ユニポーラ駆動で、PHASE制御方式のステッピングモータドライバです。出力耐圧84V、最大電流3.0Aが可能で、ユニポーラ型ステッピングモータを1チップで駆動できます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(0.25Ω)の出力MOSFETを内蔵 ブレーキモードを搭載 スタンバイモード(省電力)を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) 低電圧検出(POR)を内蔵 内部回路制御用VCCレギュレータを内蔵 固定オフ時間を外付け部品で設定可能

東芝製のステッピングモータドライバIC(TB67S261FTG)の評価基板 MTO-EV005FTG(TB67S261FTG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S261は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67H452FTG)の評価基板 TB67H452は、PWMチョッパ型2相バイポーラ駆動、CLK制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付きDCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 ブラシ付きDC モータを1 チップで、最大4 つ駆動コントロール可能 バイポーラ型ステッピングモータを1 チップで、最大2 つ駆動コントロール可能 CD プロセスによる、モノリシックIC です 低On 抵抗Ron = 0.6 Ω を実現 ラージモードでは重ねあわせにより Ron =0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です 100 kHz 以上での、高速チョッピングも可能です

東芝製のステッピングモータドライバIC(TB62269FTAG)の評価基板 TB62269は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流1.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。 PWM 定電流駆動 CLK 入力制御 2 相、1-2 相、W1-2 相、2W1-2 相、4W1-2 相、8W1-2 相の励磁駆動が可能 BiCD プロセスによる出力段低オン抵抗 高耐圧 / 大電流 熱検出回路(TSD)、過電流検出回路(ISD)、パワーオンリセット回路(POR) 内部回路動作用VCC レギュレータ内蔵のため、VM 電源だけで動作可能 チョッピング周波数は外部抵抗、コンデンサで設定可能

東芝製のステッピングモータドライバIC(TB67S103AFTG)の評価基板 MTO-EV005FTG(TB67S103AFTG)は、東芝製のシリアル入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S103AFTGは、PWMチョッパ型2相バイポーラ駆動、3線シリアルインターフェース方式とクロック入力制御方式を併用したステッピングモータドライバです。3線シリアルインターフェースでTB67S103Aの動作設定を、クロック入力制御でモータの回転制御を行います。また、ID設定を行うことで、同一シリアルバスで最大4個のTB67S103Aに対し個別の動作設定を行うことができます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 ID(2ビット)の設定が可能 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TC78S121FTG)の評価基板 TC78S121は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 低On 抵抗Ron = 0.6 Ω を実現 ラージモードでは重ねあわせにより Ron = 0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です。 チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。 100 kHz 以上での、高速チョッピングも可能です。

TB67S145FTGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相ユニポーラ駆動、シリアル入力制御方式のステッピングモータードライバーです。レギュレータを内蔵しているため、VM単一電源でモーターを駆動できます。BiCDプロセスにより、出力耐圧が84V， 最大定格電流が3.0Aを実現しています。 本評価基板を使って、PWM定電流駆動による2相、1-2相の各励磁駆動を試すことができます。 モータ出力コネクタ：DF1BZ-6P-2.5DSA(ヒロセ電機)

東芝製のステッピングモータドライバIC(TB67S522FTAG)の評価基板 TB67S522は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採し、出力耐圧40V 、最定格電流2.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 バイポーラ型ステッピングモータを駆動コントロール可能 PWM 定電流駆動 2 相、1-2 相、W1-2 相の励磁駆動が可能。BiCD プロセスによる出力段低オン抵抗 高耐圧 / 大電流 (Spec は絶対最大定格および動作範囲を参照してください。) 熱検出回路(TSD)、過電流検出回路(ISD)、VM 電源のパワーオンリセット回路を内蔵 内部回路動作用 VCC レギュレータ内蔵のため、VM 電源だけで動作可能 チョッピング周波数は外部抵抗とコンデンサで設定可能

東芝製のステッピングモータドライバIC(TC78S122FNG)の評価基板 TC78S122は、PWMチョッパ型2相バイポーラ駆動、CLK制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 バイポーラ型ステッピングモータを1 チップで、駆動コントロール可能。 CD プロセスによる、モノリシックIC です 低On 抵抗Ron = 0.6 Ω を実現 ラージモードでは重ねあわせにより Ron =0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。 100 kHz 以上での、高速チョッピングも可能です。

東芝製のステッピングモータドライバIC(TB67S179FTG)の評価基板 TB67S179は、PWMチョッパ型2相ユニポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V 、最大定格電流1.5Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 逆電流防止機能を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を搭載 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、低電圧検出(POR))を搭載 スタンバイ(省電力)機能を搭載 ブレーキ機能を搭載 低オン抵抗(0.5Ω (Typ.)) の出力MOSFETを内蔵 高耐圧/大電流(Specは絶対最大定格および動作保証条件を参照してください) 内部回路制御用VCCレギュレータを搭載 固定オフ時間を外付け部品により設定可能

ゼロプレッシャーソケットを使用したPICマイコンのアダプターキット このキットは、ICSP(In Circuit Serial Programming)対応のマイクロチップ社製のDIPパッケージのPICマイコンに、PICkit2/3を用いてプログラムの書き込みを行う際に利用できます。PICマイコンをこれから始めようとする方にも、手軽なプログラミングアダプタとしてお勧めします。 28ピンのゼロプレッシャーソケットを使用し、8ピン/14ピン/18 ピン/20ピン/28ピンのPICマイコンに対応します。それぞれのピン数のPICマイコンに合わせて、ICSP 信号線を組み直して使用します。信号線の組み直しは、決められたジャンパーソケットを差し替えるだけです。

8ピンDIPに1回路入りのOPアンプ2個を8ピンDIP2回路入りのピン配置に変換します。 連結ピンヘッダーは別売です。

ショットキーバリアダイオード BAT54CW，115 NXP製を販売します。
