4ページ目: 角型コネクタ本体・ハウジング

ローコストが魅力の汎用D-subコネクタです。

ローコストが魅力の汎用D-subコネクタです。

Dsubコネクタの9極シェルサイズ(DE)に15極コンタクトを配備した高密度タイプコンタクト配列は、MIL-C-24308規格に準拠した15極結線容易な圧着型コンタクト

D□SPタイプコネクタにリボンケーブルを結線した後に、ケーブルをはさみ込んで使用します。結線部を保護しケーブル固定が出来ます。ストレインリリーフはコネクタ本体とは別にご発注下さい。

ダイナミック・シリーズの中核をなすシリーズです。ハウジングの種類も豊富で、信号から電源まで様々なアプリケーションに対応できます。(定格電流15A)接触子の単一化、ハウジングの多品種化、コネクタのシステム化を実現した、産業機器専用のコネクタです。重電・FA機器の信号・パワー・電源専用コネクタとして、また一般産業機器の電源・パワー専用コネクタとして最適です。電線圧着接触子の圧着形状の標準化をはかり、これを単一化することにより、工具の共通使用を実現しました。

高密度はんだカップ接続型のミニD-Subコネクタ(15Pオス) 定格最大1A、AC250V 耐電圧はAC1000V/1分間 端子部分は全面金フラッシュメッキ仕様

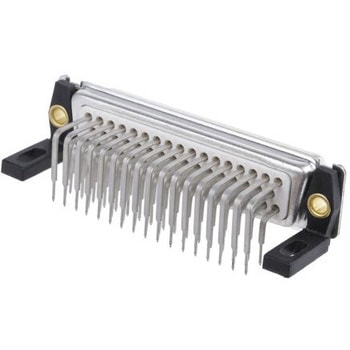

基板取り付けタイプのD-SUBコネクター25ピンのメスです。 オスは、【3223DB25RP1G1E】を参照してください。

はんだ接続タイプのD-Subコネクタ(9Pメス)

はんだ接続タイプのD-Subコネクタ(9Pオス)

はんだ接続タイプD-Subコネクタ(15Pオス)

RS Pro D-SubRS Pro では、新しい D-Sub コネクタをご用意しています。メーカーの D-Sub コネクタは、頑丈な設計の高品質素材で製造されており、コンピュータ、モニタ、計測器、又は基板で一般的に使用され、デバイス間で電源とポイントツーポイント通信を行うために使用されています。RS Pro では、ビデオポート、パラレルプリンタポート、 RS232 シリアルポートへの接続をサポートする幅広い D-sub コネクタを提供しています。それらは、オス又はメスコネクタとして使用でき、 2 列の平行ピン又はソケットで構成され、 D 字形の金属製シェルで囲まれていて、機械的な支持を提供し、取り付け時に正しい位置に配置されるようにします。取り付け業務用として設置する場合は、作業中にコネクタが固定されていることを確認してください。はんだカップの深さを使用して、どのくらい絶縁を除去する必要があるかを計り、各ワイヤの端の被覆を剥きます。露出したより線にはんだごてで予備はんだし、はんだカップに少しはんだを入れます。カップの縁にはんだごてを当て、はんだを溶かします。予備はんだしたワイヤの端をカップに挿入し、はんだが固まるまでそのまま保持します。 別名：D タイプコネクタ D-Subコネクタ 標準D-Sub特長と利点堅牢設計 Durable スズめっきスチールシェル 優れたEMI / RFI保護 ねじ穴付きパネル取り付け スズめっきはんだカップ終端でシンプルなワイヤ接続 向き：ストレート仕様シェル： SPCC 材質、ニッケルめっきの前面、スズめっきの背面 絶縁体 P.B.T+30 % ガラス繊維( UL94V-0 ) コンタクト仕上げ：コンタクト部分に金フラッシュ、はんだテールにスズめっき、ニッケルめっきの下 コンタクト材質：黄銅 ねじ 12L14 、ニッケルめっき ジェンダー：オス又はメス 取り付け：パネル取り付け 適合規格： ROHS電気仕様動作温度： -50 → +105 ° 定格電流： 5 A 耐電圧： 1000 V ( 1 分間) 接触抵抗 : 最大 20m Ω 絶縁抵抗：最小 1000 M Ω @ 500 V dcRS Pro D-Sub コネクタオスバリアントです9 ピン、 RS 品番 (： 218-4249) ： 218-4249 9 ピン、 RS 品番 (： 218-4250) ： 218-4250 15 ピン、 RS 品番 (： 217-7796) ： 217-7796 25 ピン、 RS 品番 (： 217-7798) ： 217-7798 25 ピン、 RS 品番 (： 217-7799) ： 217-7799RS Pro D-Sub コネクタ、メス9 ピン、 RS 品番 (： 218-4251) ： 218-4251 9 ピン、 RS 品番 (： 218-4252) ： 218-4252 15 ピン、 RS 品番 (217-7797) 217-7797 25 ピン、 RS 品番 (： 217-7800) ： 217-7800考慮すべきアクセサリRS Pro はんだステーションはんだごてスタンド、 RS 品番 (146-6442) 146-6442用途このD-Subコネクタは堅牢な設計と高い信頼性を備え、さまざまな産業及び業務用途の通信及びネットワークポートで使用できます。主な用途:コンピュータ、モニタ、スキャナ ネットワーク及び通信機器 データ処理装置 産業機器 計測器

RS Pro D-SubRS Pro では、新しい D-Sub コネクタをご用意しています。メーカーの D-Sub コネクタは、頑丈な設計の高品質素材で製造されており、コンピュータ、モニタ、計測器、又は基板で一般的に使用され、デバイス間で電源とポイントツーポイント通信を行うために使用されています。RS Pro では、ビデオポート、パラレルプリンタポート、 RS232 シリアルポートへの接続をサポートする幅広い D-sub コネクタを提供しています。それらは、オス又はメスコネクタとして使用でき、 2 列の平行ピン又はソケットで構成され、 D 字形の金属製シェルで囲まれていて、機械的な支持を提供し、取り付け時に正しい位置に配置されるようにします。取り付け業務用として設置する場合は、作業中にコネクタが固定されていることを確認してください。はんだカップの深さを使用して、どのくらい絶縁を除去する必要があるかを計り、各ワイヤの端の被覆を剥きます。露出したより線にはんだごてで予備はんだし、はんだカップに少しはんだを入れます。カップの縁にはんだごてを当て、はんだを溶かします。予備はんだしたワイヤの端をカップに挿入し、はんだが固まるまでそのまま保持します。 別名：D タイプコネクタ D-Subコネクタ 標準D-Sub特長と利点堅牢設計 Durable スズめっきスチールシェル 優れたEMI / RFI保護 ねじ穴付きパネル取り付け スズめっきはんだカップ終端でシンプルなワイヤ接続 向き：ストレート仕様シェル： SPCC 材質、ニッケルめっきの前面、スズめっきの背面 絶縁体 P.B.T+30 % ガラス繊維( UL94V-0 ) コンタクト仕上げ：コンタクト部分に金フラッシュ、はんだテールにスズめっき、ニッケルめっきの下 コンタクト材質：黄銅 ねじ 12L14 、ニッケルめっき ジェンダー：オス又はメス 取り付け：パネル取り付け 適合規格： ROHS電気仕様動作温度： -50 → +105 ° 定格電流： 5 A 耐電圧： 1000 V ( 1 分間) 接触抵抗 : 最大 20m Ω 絶縁抵抗：最小 1000 M Ω @ 500 V dcRS Pro D-Sub コネクタオスバリアントです9 ピン、 RS 品番 (： 218-4249) ： 218-4249 9 ピン、 RS 品番 (： 218-4250) ： 218-4250 15 ピン、 RS 品番 (： 217-7796) ： 217-7796 25 ピン、 RS 品番 (： 217-7798) ： 217-7798 25 ピン、 RS 品番 (： 217-7799) ： 217-7799RS Pro D-Sub コネクタ、メス9 ピン、 RS 品番 (： 218-4251) ： 218-4251 9 ピン、 RS 品番 (： 218-4252) ： 218-4252 15 ピン、 RS 品番 (217-7797) 217-7797 25 ピン、 RS 品番 (： 217-7800) ： 217-7800考慮すべきアクセサリRS Pro はんだステーションはんだごてスタンド、 RS 品番 (146-6442) 146-6442用途このD-Subコネクタは堅牢な設計と高い信頼性を備え、さまざまな産業及び業務用途の通信及びネットワークポートで使用できます。主な用途:コンピュータ、モニタ、スキャナ ネットワーク及び通信機器 データ処理装置 産業機器 計測器

幅広い電線範囲 WG#20～30(0.05～0.50mm²)を3種のコネクタで対応2mm コンタクトピッチで小型化を実現透明カバーで電線挿入状態を目視確認可能

エコノミー金属化プラスチックフード. ねじ留め式金属化プラスチック製Dコネクタフード 金属製ストレインリリーフと金具付き

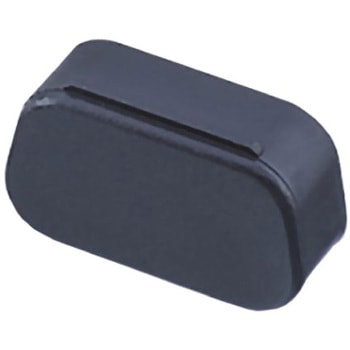

ローコストが魅力のD-subコネクタ用カバーです。

撚り線もそのまま接続できる次世代接続システムスナップインクランプです。省配線-時間とコストを削減クランプが開かれた状態で納入されるので、ストリップされた撚り線を挿入するだけで、簡単に結線できます。圧着端子も工具も不要です。セイフティインジケータ結線完了時のクリック音とインジケータが飛び出す機構により、視覚的にも接続完了状態である事が確認できます。

撚り線もそのまま接続できる次世代接続システムスナップインクランプです。省配線-時間とコストを削減クランプが開かれた状態で納入されるので、ストリップされた撚り線を挿入するだけで、簡単に結線できます。圧着端子も工具も不要です。セイフティインジケータ結線完了時のクリック音とインジケータが飛び出す機構により、視覚的にも接続完了状態である事が確認できます。

産業機器向け次世代高速通信用コネクタ インダストリアルミニI/O 次世代高速伝送(1Gbps) 小型省スペース設計。 RJ45コネクタに対して約75%の小型化を実現しました。(メーカー製品参考比較) イージーロック コンセプト ： 「簡単操作」且つ「確実」なロックを実現。 「ブッシュ イン ロック コンセプト」採用により嵌合だけで確実なロックが可能です。 嵌合時の「明確なクリック感」「クリック音」により適切な嵌合状態が確認できます。 ロック解除のコンセプトは、不用意なロック外れを防止する為の「小型スライド ボタン」を採用。 プラグ無理抜きに対する破壊強度は98N(10kgf)以上確保しています。 他の通信用コネクタとの変換接続が可能。 ケーブルの配線にてRJ45， M12(X-code)， USB， D-subコネクタ等との変換接続が可能です。
