10ページ目: パッキン類

アコーディオン形状のフッ素樹脂ガスケットです。

各種繊維の編組パッキンに比べ、抜群のシール性が期待できます。 アダプターパッキンを使用せずに単独で使用することができます。 スタフィングボックスにパッキンを装着しやすいように、ひも状パッキンについては断面形状が長方形になっています。

食品衛生法(厚生省告示第20号)に適合します。 カッティングが容易であり、切り口がバラケじくいため、バンドリングが容易です。 PTFE100%っで、潤滑剤を含んでいないため、酸素用ラインに適用します。

極めて低い締付面圧でも粘性体がにじみでてくるように考慮されてあり面圧が不均一で低い接合面でも効果を発揮します。

S型よりも低い締付面圧でも粘性体がにじみ出てくるように考慮されています。

ステンレス補強爪付鋼板入りで、機械的強度があり、表面に固着防止処理が施されています。

No.6500の防食タイプです。

うず巻形ガスケットは、フィラー材として無機質紙テープ、バルカホイル(膨張黒鉛)テープやバルフロン(PTFE)テープを用いたうず巻形ガスケットで、V字形にくせ付けされたフープによる、豊かな弾性を有するガスケットです。石油精製・化学、電力、ガス、船舶など各種産業における高温高圧の流体を扱う配管フランジ、熱交換器、塔槽類、バルブボンネットなど各種機器の接合面のガスケットとして適しています。バルカホイル(膨張黒鉛)をフィラー材として用いたうず巻形ガスケットで、外輪を取り付けたタイプです。外輪付ガスケットの外輪外周はフランジのボルトに内接し、ガスケットのセンタリングを容易にします。また、このリングはガスケットの補強と締付量を規制する目安としても役立ちます。平面座フランジに使用すると、ガスケット内径部の異常変形が考えられるため、No.6596(内外輪付)をおすすめします。フランジの圧力レーティングがクラス900(JIS63K)以上の場合、または、フランジ呼び径が650A(26B)以上の場合は内外輪付をご使用ください。気密性に優れているため、ガス体や真空シール性能が大幅に向上します。熱サイクルや圧力サイクルに対して優れた追従性を有するので、増締めが少なくてすみます。耐放射線性に優れています。(原子力仕様の製品も有ります。)

うず巻形ガスケットは、フィラー材として無機質紙テープ、バルカホイル(膨張黒鉛)テープやバルフロン(PTFE)テープを用いたうず巻形ガスケットで、V字形にくせ付けされたフープによる、豊かな弾性を有するガスケットです。石油精製・化学、電力、ガス、船舶など各種産業における高温高圧の流体を扱う配管フランジ、熱交換器、塔槽類、バルブボンネットなど各種機器の接合面のガスケットとして適しています。耐薬品性に優れたバルフロン(PTFE)テープをフィラー材に用いたうず巻形ガスケットです。他のフィラー材で使用できないような腐食性流体のシールや、気密性に優れているため、ガス体や真空シールに適したガスケットです。内外輪を取り付けたタイプです。内外輪付ガスケットの外輪はガスケットの補強と締付量を規制する目安として役立ち、しかもガスケットのセンタリングを容易にします。このガスケットはまた内輪の併用により過度に締め付けられても内径側が変形する懸念がありません。このために内外輪付は平面座フランジに装着できるもっとも信頼性の高い高温・高圧用ガスケットといえます。耐食性に優れているため、適切なフープ材を選ぶことにより、ほとんどの流体へのサービスが可能です。気密性に優れているため、ガス体や真空シール性能が大幅に向上します。

うず巻形ガスケットは、フィラー材として無機質紙テープ、バルカホイル(膨張黒鉛)テープやバルフロン(PTFE)テープを用いたうず巻形ガスケットで、V字形にくせ付けされたフープによる、豊かな弾性を有するガスケットです。石油精製・化学、電力、ガス、船舶など各種産業における高温高圧の流体を扱う配管フランジ、熱交換器、塔槽類、バルブボンネットなど各種機器の接合面のガスケットとして適しています。耐薬品性に優れたバルフロン(PTFE)テープをフィラー材に用いたうず巻形ガスケットです。他のフィラー材で使用できないような腐食性流体のシールや、気密性に優れているため、ガス体や真空シールに適したガスケットです。外輪を取り付けたタイプです。外輪付ガスケットの外輪外周はフランジのボルトに内接し、ガスケットのセンタリングを容易にします。また、このリングはガスケットの補強と締付量を規制する目安としても役立ちます。平面座フランジに使用すると、ガスケット内径部の異常変形が考えられるため、No.7596(内外輪付)をおすすめします。フランジの圧力レーティングがクラス900(JIS63K)以上の場合、または、フランジ呼び径が650A(26B)以上の場合は内外輪付をご使用ください。耐食性に優れているため、適切なフープ材を選ぶことにより、ほとんどの流体へのサービスが可能です。気密性に優れているため、ガス体や真空シール性能が大幅に向上します。

うず巻形ガスケットは、フィラー材として無機質紙テープ、バルカホイル(膨張黒鉛)テープやバルフロン(PTFE)テープを用いたうず巻形ガスケットで、V字形にくせ付けされたフープによる、豊かな弾性を有するガスケットです。石油精製・化学、電力、ガス、船舶など各種産業における高温高圧の流体を扱う配管フランジ、熱交換器、塔槽類、バルブボンネットなど各種機器の接合面のガスケットとして適しています。内外輪付ガスケットの外輪はガスケットの補強と締付量を規制する目安として役立ち、しかもガスケットのセンタリングを容易にします。このガスケットはまた内輪の併用により過度に締め付けられても内径側が変形する懸念がありません。このために内外輪付は平面座フランジに装着できるもっとも信頼性の高い高温・高圧用ガスケットといえます。原子力仕様の製品も製作可能です。

うず巻形ガスケットは、フィラー材として無機質紙テープ、バルカホイル(膨張黒鉛)テープやバルフロン(PTFE)テープを用いたうず巻形ガスケットで、V字形にくせ付けされたフープによる、豊かな弾性を有するガスケットです。石油精製・化学、電力、ガス、船舶など各種産業における高温高圧の流体を扱う配管フランジ、熱交換器、塔槽類、バルブボンネットなど各種機器の接合面のガスケットとして適しています。外輪付ガスケットの外輪外周はフランジのボルトに内接し、ガスケットのセンタリングを容易にします。また、このリングはガスケットの補強と締付量を規制する目安としても役立ちます。フランジの圧力レーティングがクラス900(JIS63K)以上の場合、または、フランジ呼び径が650A(26B)以上の場合は内外輪付をご使用ください。高い耐熱性を有します。原子力仕様の製品も製作可能です。

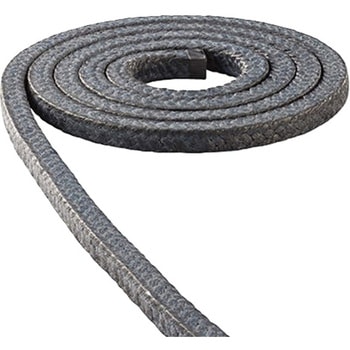

アラミド繊維で補強した膨張黒鉛編糸を格子編みし、特殊潤滑剤を含浸したグランドパッキンです。汎用バルブ、スーツブロワに使用されます。

炭素繊維を格子編みし、特殊潤滑剤を含浸したグランドパッキンです。耐熱性、耐薬品性に非常に優れています。

有機繊維で補強した膨張黒鉛編糸を編組し、特殊潤滑剤で処理したグランドパッキンです。

白色パッキンで汚染を嫌う流体に使用可能。

無機繊維を中芯に外側を柔軟で低弾圧のアラミド繊維で被覆した編糸で格子編みし、PTFEディスパージョンを含侵したグランドパッキン

特殊アラミド繊維にPTFEディスパージョンを含浸し、格子編みしたグランドパッキンです。インタロック方式の編組により非常に柔軟で軸との接触が均一で焼き付きにくく、低速ドライ用途に適したグランドパッキンです。

無機繊維を中芯に外側を柔軟で低弾圧のアラミド繊維で被覆した編糸で格子編みし、PTFEディスパージョンと潤滑剤を含侵したグランドパッキン

PTFE繊維にPTFEディスパージョンと特殊潤滑剤を含浸し、格子編みしたグランドパッキンです。インタロック方式の編組により非常に柔軟で軸との接触が均一で焼き付きにくく、長期安定したシールができます。

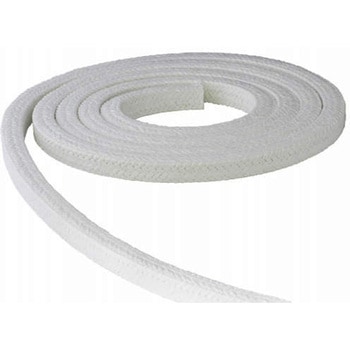

PTFE繊維にPTFEディスパージョンを含浸し、角編みしたグランドパッキンです。油脂分が含まれていませんので、酸素用など汚染を嫌う流体に適しています。

ラミー繊維にPTFEディスパージョンと白色グリースを含浸し、角編みしたグランドパッキンです。シール性能・軸への低攻撃性・繊維強度のバランスが船尾管軸シールのニーズに適合して数多くの実績がございます。船尾管だけでなく、舶用の汎用ポンプをはじめとする多くの船舶部品にもご使用いただけます。

ラミー繊維に白色グリースを含浸し、角編みしたグランドパッキンです。軸とのなじみが良く、弾力性の良い、軸への低攻撃性が特長のグランドパッキンで船尾管軸シールとして広く一般的に使用されています。

塩ビ上水フランジ用 パッキン

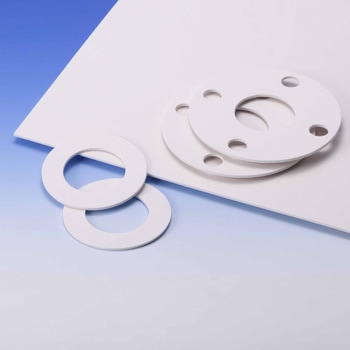

耐薬品性、非粘着性に優れたバルフロン(PTFE)製シートガスケットです。ガスケットの変形量が大きく、低面圧シール特性が優れている製品です。グラスライニングやふっ素樹脂ライニングなどうねりのあるフランジに適応可能です。白色でプロセス用途に適しており、優れた耐薬品性を有しています。

E2型，E型及びC2型をマルチ形にするためのEM5型マルチパッキンです。E2型、E型、C2型のすべてのケイグランドに取付けできます。本体とパッキンの枠番を揃えてご使用下さい。スリーブ有りで使用する場合はスリーブの先端を切ってご使用下さい。使用しない穴は、スリーブを切らずに穴に入れたままでご使用下さい。本体がUL品であってもマルチパッキンを組み込んだ場合、UL品になりません。
