圧着端子/スリーブ(フェルール)6mmまで用の圧着工具です。 独自のオメガリング機構により軽い力で最適な加工ができ、作業者の負担を軽減します。 すべてのサイズの電線を1つの圧着溝で加工ができるため、間違った溝で加工する心配がありません 回転するクランピングポジションを上部のボタンで固定でき、前面または側面からスリーブの挿入、圧着ができます。

人間工学から生まれた新しいフレーム。ハンドルが短い為、片手操作でラクに圧着できます。 ダイス交換で、裸・絶縁両用

J-CRAFT99シリーズ

J-CRAFT99シリーズ

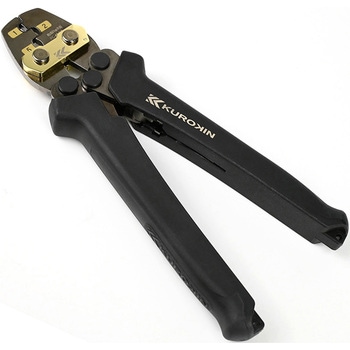

ダイスの圧着面積を小さくすることで、力を一点に集中させ、軽い力で潰し始めることができます。本体金属部の露出を抑えたグリップ形状により、万が一の感電リスクを低減し、安心して作業いただけます。4万回の耐久試験に合格した角バネを採用。1丁を長くご使用いただけます。グリップを長くすることで、外側を握ることで、ラクに圧着ができます。グリップが抜けにくい本体設計。グリップくびれ部の幅を狭くすることで、指が掛かりやすく、握り込みやすい形状です。端子の入れ間違いをしにくいデザインです。

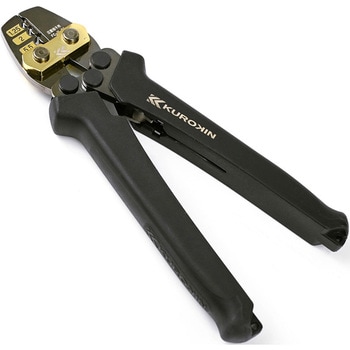

デザイン的なかっこ良さと、現状に満足せず、百(完璧)を追い求める理念を新たに兼ね備えたシリーズです。1丁で2種類6サイズの絶縁被覆付圧着端子や裸圧着端子、P.Bスリーブに対応します。

電線をバラけないよう簡単に拘束 IV線や弱電線の保管や運搬に便利 3色セット もつれずに引き出せる 増し締めも簡単

0.5(mm²)#10(AWG)以下の各種オープンバレル端子(コネクタ)を正確に結線できる手軽で便利な精密用手動式工具です。 高級特殊鋼使用・精密機械加工・高周波焼入れにより、自動車配線・機械配線・電気器具配線等幅広くご使用頂けます。

D□Uタイプをはじめ各種圧着型コネクタの結線用には、専用の圧着工具及び圧着機が完備されております。小型の手動式圧着工具及び大量結線に便利な半自動圧着機(連鎖状のコンタクト適用)があります。使用コネクタ及びコンタクトサイズに合わせて専用工具にて作業を行って下さい。

端子被覆部の形状によって圧着調整ができます。 端子ストッパーが付いています。

ミニ端子用圧着端子。

輪切りと斜め切りの2種類の作業を1本の工具に集約し、6600V・22kV・33kV用電力ケーブルの外部半導電層を簡単に剥ぎ取ることができます。電力ケーブルの重要な部分に対して、安定的な施工ができ、時間短縮・管理の簡素化と高品質な商品提供をサポートします。

輪切りと斜め切りの2種類の作業を1本の工具に集約し、6600V・22kV・33kV用電力ケーブルの外部半導電層を簡単に剥ぎ取ることができます。電力ケーブルの重要な部分に対して、安定的な施工ができ、時間短縮・管理の簡素化と高品質な商品提供をサポートします。

ケーブルの切断・ワイヤーのストリッピング(皮むき)・絶縁端子の圧着が行えます。M2.6・3・3.5・4・5の銅および真鍮製のねじを切断することができる穴が空いています。ネジ式ジョイントにより、高い安定性と均等な動きが可能。材質は強化特殊鋼。ハンドルは複数の材質で作られたプラスチックカバー付き。

銅線用裸端子や銅線用裸圧着スリーブの電線コネクタを用いて電線を圧着・接続する接続工具です。

成形確認機構内蔵で圧着マークがくっきりするため、ミス防止になります。 仮押さえ可能で作業がスムーズに進みます。 軽量・コンパクトタイプ、片手で5.5sq電線の圧着ができます。 トグル機構採用で単位ストロークあたりの所要握力を軽減します。 必要な圧着力が楽に得られます。 圧着が完了しないとハンドルが開かない構造になっています。 手に優しいエラストマーグリップにより連続作業も疲れません。 グリップにはストラップ取り付け穴が付いています。

耐食性の高い SUS316 で構成されています。低温から高温までの広い温度範囲で使用できます。チューブ材質ごとに最適に設計された専用継手を選択できます。袋ナットの締めすぎ等によるチューブの回し切れがありません。チューブが破裂するまで接続部分に異常はありません。袋ナットの締めトルクの管理が不要です。

ヘッドがコネクタ圧接部より大きく、平行に動作するため、圧接作業が安定しておこなえます。小型で手に馴染み、作業性も良好です。ヘッドの開口部コネクタの厚さになっているため、コネクタに傷を付けたり、破損などがありません。

金属部には無電解ニッケルメッキを施しています。R(PT) ネジには、ネジサイズが一目で判別できる R(PT) ネジ別の色シールが塗布されています。チューブの取り出し方向に合わせてボディの位置決めができます。エルボ・テー等の R(PT) ネジ部と樹脂の結合部が回転し、継手取付後のチューブの取り出し方向に合わせて自由に位置決めができます。樹脂部を固定したままネジの締付けが可能です。チューブグリップが継手内でスムーズに回転し、チューブの回し切れを防止します。

耐食性の高い SUS316 で構成されています。低温から高温までの広い温度範囲で使用できます。チューブ材質ごとに最適に設計された専用継手を選択できます。袋ナットの締めすぎ等によるチューブの回し切れがありません。チューブが破裂するまで接続部分に異常はありません。袋ナットの締めトルクの管理が不要です。

仮押え可能で作業がスムーズ。サイズの異なる端子やスリーブでも楽に仮押え可能です!!両面にカラーマーカーが付いているのでサイズ確認が容易で作業効率アップ!!トグル機構採用で所要握力を軽減。握力が弱い方でも必要な握力がラクに得られます。エラストマーグリップにより滑らず楽に握れます!!圧着が完了しないとハンドルが開かない構造になっているのでミスを防止できます!!

圧力規制装置(ラチェット)が付いておりますので圧着不足が防止されます。

ストッパーの調節で被覆の長さを調節できます。 24～10AWG(0.2～6.0mm²)のケーブル線を、調整せず握るだけで簡単にストリップできます。 20AWG(0.5mm²)以下のケーブル線をストリップする際は調整ネジを締めこみます。 ストッパー(黄色)の調節で被覆の長さを調節できます。 ハンドル内側部分でケーブル線を切断可能(0.2～6.0mm²)。 ハンドル内側部分に簡易圧着機能付(22～10AWG/0.3～6.0mm²)：絶縁・裸圧着端子。

独自の「垂直移動ダイス」構造により、ワニグチ式の約70%程度の力で、強力な圧着が可能です。 別売のダイスやロケーターと付け替えることで、圧着作業の幅が格段に広がります。

DIN 46228 1 部 + 4 部によるエンドスリーブの圧着に使用できます。KNIPEXのフェルール端子97 99 330から399と組み合わせて使用することで、UL規格に適合した圧着が承認されています。ラチェット機構(ロック解除可能)によって高い品質の圧着を何度でも再現します。効率的なレバーアクションによる高い圧着力です。工場で設定(校正)された正確な圧着圧力です。ハンドルの開度が小さく、人間工学に基づいた握りやすいハンドル、スムーズな操作性、軽量性が特徴です。最大16mm2までのフェルール端子に対応します。自動調整機能：必要なフェルール端子のサイズに自動的に調整するため、正確かつ迅速な圧着が可能ですフェルール端子を手前からツールに差し込みます。ツインフェルール端子にも対応：2×10mm2または2×AWG8までの全てのツインフェルール端子にも対応します。ラチェット機構(ロック解除可能)によって高い品質の圧着を何度でも再現します。高品質クロムバナジウム電炉鋼製、油焼き入れ処理済みです。六角形状での圧着(六角圧着)を行います。

3サイズOK!軽量コンパクト
