9ページ目: グリスニップル・オイル窓

◎H-Lの指示線タイプです。◎オイルゲージ内部にセットされた反射板は白色に設定。◎ゲージ室内は明るく、油の有無を遠くからでも確認できます。◎この反射板は同時に文字板にもなっていますので、白地に朱色の文字がくつきりと浮き出て見えるエレガントなデザインは、取り付けられたマシンを引き立たせることでしょう。◎狭い場所でも簡単に取り付けできます。◎耐熱：90℃◎耐圧：0.2MPa・協和のオイルゲージは各型式で、それぞれ優れた特徴を持っていますが、丸型オイルゲージには次の共通の特徴があります。・従来、機械のオイルタンク内部に油が無くなっても、(A-1)図でわかるように、一部に油が残り、オイルタンク内に油が入っているような錯覚を起こしやすい状態にあります。・この丸型の一つの欠点である、オイルゲージの底部に油が残る現象は、どうしても逃れられない事実です。・そのため、油が切れて事故を起こす原因にもなりました。・このような欠点を無くすべく、設計したのが(A-2)図に示す油の誘導部Kです。・これにより、残油をオイルゲージの外部へ自動的に誘導、残油のための錯覚を無くし、油切れを防止します。

◎KLPD-G 型オイルゲージのバルブ付オイルゲージです。・取り付けボルト内にバルブがコンパクトに内蔵されていて、取り付けボルトを締め込めば、バルブの操作が可能になります。・バルブ取り付けボルトの材質は C3604 (真鍮)です。◎不慮によるガラスパイプ等の破損で油漏れが生じた場合、取り付けボルトに内蔵したバルブを締めると、油漏れを防止できます。◎バルブ付取り付けボルトを使用している他は、KLPD-G型オイルゲージと同じです。◎耐熱：135℃◎耐圧：1.5 Mpa

◎温水やアルカリ性溶液、アルコール向けのげーじです。・KLPD-PS型は、KLPD型に対して、本体及びゲージ管にポリサルホン樹脂(PSF)パッキン類にエチレンプロビレンゴム(EPT)を採用し、温水、弱アルカリ性の液体に適応するオイルゲージです。◎取付ボルトの材質は真鍮 (C3604) が標準ですが、ステンレスボルトも用意しております。・本体小型はステンレス製が標準となります。◎ゲージ管の中央にKLP型と同様に赤線が入っていて、油が入ると赤線が太くなり、油の量が明確になります。・遠くからでも油の量が確認できます。◎パイプの長さを変えることで、取り付けピッチを自由に決めることができます。・ゲージ管の径は一般用ではピッチ100～150mmでΦ12、ピッチ 200～1，000mmでΦ16です。◎耐圧：1.0MPa◎フロートが入っています。◎取り付けピッチ400mm以上については、中間受けが付いています。・この中間受けは指示線の役目も果たします。

◎取り付けやすさ、見やすさを追求したスタイリッシュなデザイン。・目盛り幅が大きく、油量の変化がわかりやすい。・薄型で、小さなスペースでも取り付け可能です。◎KLA-SN型は本体に透明ポリアミド樹脂を採用した成形品のオイルゲージです。・KLA-A型(アクリル樹脂製品)と同等の機能を有し、コスト面では安価になっています。◎本体の透明度は良く、裏面の白色印刷とフロートの内蔵により、油面が確実に読み取れます。◎耐熱：90℃・使用温度の範囲は、30℃～90℃です。◎耐圧：0.5MPa◎フロートは黒色が標準です。・赤色の場合はご注文の際に指定してください。◎KLA-SN型は上、下に二本の赤線の入ったものを標準品として製作しております。・上部が黄線のもの指示線ナシのものも製作できます。

◎L型オイルゲージ・1ヶ所のネジ止のみで、取り付けが可能です。◎耐熱・耐薬品性を向上したステンレスタイプです。・KLM-L型の本体をはじめ、液に触れる部分の材質を、ステンレス製にした製品です。・保護管は真鍮にクロムメッキ仕上げです。◎KLM-L型に比較して、耐薬品性が広範囲になります。◎耐熱：135℃◎LS型の標準にはフロートはありません。・必要な場合は指定して下さい。

◎取り付けやすさ、見やすさを追求したスタイリッシュなデザイン。・目盛り幅が大きく、油量の変化がわかりやすい。・薄型で、小さなスペースでも取り付け可能です。◎KLA-SN型は本体に透明ポリアミド樹脂を採用した成形品のオイルゲージです。・KLA-A型(アクリル樹脂製品)と同等の機能を有し、コスト面では安価になっています。◎本体の透明度は良く、裏面の白色印刷とフロートの内蔵により、油面が確実に読み取れます。◎耐熱：90℃・使用温度の範囲は、30℃～90℃です。◎耐圧：0.5MPa◎フロートは黒色が標準です。・赤色の場合はご注文の際に指定してください。◎KLA-SN型は上、下に二本の赤線の入ったものを標準品として製作しております。・上部が黄線のもの指示線ナシのものも製作できます。

◎真鍮にクロムメッキを施した金属製のオイルゲージ。・本体は真鍮にクロムメッキ仕上げ、レンズは耐熱強化ガラス、レンズのシールには耐熱、耐薬品性に優れたパッキンを使用しています。◎耐熱：135℃◎耐圧：0.5MPa・耐圧使用(耐圧2.0MPa)もございます。◎KMH型に比較して、さらに耐圧性能が良く、耐熱性に優れています。◎外観はガッチリとしている上に美観で、衝撃に強い製品です。・同製品の採用は、その装置の風格を高めます。◎狭い場所でも簡単に取り付けできます。◎コンパクト化されていて、取り付けが簡単で、油漏れの心配がありません。◎取付パッキンは平パッキングですが、Oリング仕様もあります。(KIM型)◎フロート入も製作いたします。

◎L型オイルゲージ・1ヶ所のネジ止のみで、取り付けが可能です。◎KLPCのL型タイプです。・KLPCの同型同様に用途に応じて、本体・ゲージ管・パッキン・ボルトを選定できます。◎KLPC-L型は本体にガラス繊維強化ナイロン樹脂を採用しております。◎ゲージ管はポリカーボネート樹脂が標準です。・アクリル樹脂製も用意しております。◎透視角が大きく、側面からも油面が確認できます。◎本体とゲージ管がOリングのみでシール、接続されています。◎部品点数が少なく簡単に取り付け、取り替えができます。◎内部の汚れもゲージ管を取り外すだけで自由に掃除できます。◎先端にあるキャップにより、ゲージ内の空気の流通ができるようになっています。◎ゲージ管を安定させる為、付属品としてゲージ管ガイドを用意しておりますので適当な位置に取り付けて下さい。◎フロートは黒色が標準です。・赤色も用意しています。◎ゲージ管の長さを自由に変える事ができます。

◎最高の機会に取り付ける、至高の一品・耐熱・耐圧・耐薬品性に優れています。・金属製ながらコンパクトな設計で、手軽に取り付け可能です。◎KLM-AV型オイルゲージは、金属製オイルゲージ KLM型シリーズの自動ストップバルブ機構付オイルゲージです。・自動ストップバルブ機構と併せて、手動バルブ付取り付けボルトを採用した二重バルブ方式です。・本体にバルブがコンパクトに設計されていて、万ーゲージ管が破損した場合には、自動的にバルブ機構が働き、油漏れを防ぎます。◎耐熱、耐薬品性に優れています。◎製品全体は非常にコンパクトに設計されていて、目視部分が広くなっています。◎耐熱：150℃◎耐圧：1.5～2MPa◎KLM型同様、取り付けピッチの長さに応じて中間受けが付いています。・この中間受けが製品をガッチリさせるとともに、指示線の役目も果たします。◎ロングタイプ・ロングタイプは、同ーピッチの製品を 2本接続した形を標準としています。・中央の接続本体(Joint)により、500～1，000の製品を2本接続した形になるため、取り付けると安定度が増します。・自動ストップパルブ機構が、各々別個に内蔵してあるため、万ーガラスパイプが破損しても、個々にストップバルブが作動し、油漏れを防ぎます。

潤滑剤のニップルを汚染から保護し、識別を可能にします。グリースニップル用キャップとタグは、SKF潤滑プランナーソフトウェアと連動して、潤滑剤のニップルを外部汚染から保護すると同時に、適切な識別を可能にします。SKF潤滑プランナーで設備の構造を作成しておけば、ソフトウェアが自動的に場所コード、潤滑剤、重要度、必要な給脂量、頻度が記載されたラベルを作成します。

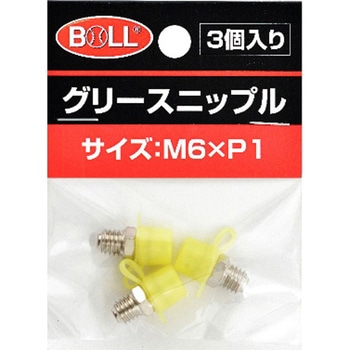

グリース注入用ニップル

グリース注入用ニップル

グリース注入用ニップル

グリース注入用ニップル

グリース注入用ニップル

グリース注入用ニップル

グリース注入用ニップル

視認性がよいアクリル製の採油カップを採用し、高精度マイクロメータによる正しいギャップ調整が可能。左右の軸径が異なる為、間違った取付けを未然に防止

RoHS対応品。EA949CX-51～-55、-201～-203用。対辺幅19mm、厚み3mm。黄銅(カドミウム低減材)ニッケルメッキ。

油の沸騰を防ぎます。外部からの塵などを防ぎます。

通気構造ですのでキャップを取付けた状態でも、空気は自由に出入りできます。急激な温度上昇やオイルのバックラッシュによって、タンクで一時的に大きな気圧差が発生してもすぐに外気と平衡を取り戻しますので安全です。オイル量の増減が激しい増圧ブースターや減圧器のご利用に最適です。内部の特殊な傾斜翼で跳ね油をガードしてありますので一般的な使用条件ではオイルの外部漏れがありません。また、通気孔にはエアフィルターが内臓してありますのでオイルフュームによる環境汚染の心配もありません。

はめ込み取付け

吸入30hPa、排出350hPaで定圧作動

ATEX規格(防爆規格)対応品です。 ネジ込み取付け

ネジ込み取付け

ATEX規格(防爆規格)対応品です。

ATEX規格(防爆規格)対応品です。

ストレート・アングルタイプの継手の取り外しに。

本体がステンレス製のオイルレベルウィンドウ。 メートル細目ねじと管用平行ねじを標準化。ねじサイズのバリエーションが豊富です。 本体とウィンドウの間にOリングを使用することで、気密性を高めています。 使用可能温度：180℃ 加圧されたオイルタンクにも使用できます。

本体が真鍮製のオイルレベルウィンドウ。 メートル細目ねじと管用平行ねじを標準化。ねじサイズのバリエーションが豊富です。 本体とウィンドウの間にOリングを使用することで、気密性を高めています。 使用可能温度：100℃ 加圧されたオイルタンクにも使用できます。

本体が真鍮製のオイルレベルウィンドウ。 メートル細目ねじと管用平行ねじを標準化。 本体とウィンドウの間にOリングを使用することで、気密性を高めています。 使用可能温度：180℃ 加圧されたオイルタンクにも使用できます。

ATEX指令に適合した防爆オイルレベルウィンドウ。 本体はアルミニウム合金製。 メートル細目ねじと管用平行ねじを標準化。 [[QLGAX-M]]----メートル細目ねじ [[QLGAX-G]]----管用平行ねじ 本体とウィンドウの間にOリングを使用することで、気密性を高めています。 使用可能温度：-20℃-150℃ 加圧されたオイルタンクにも使用できます。
