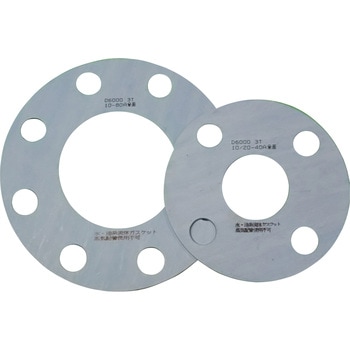

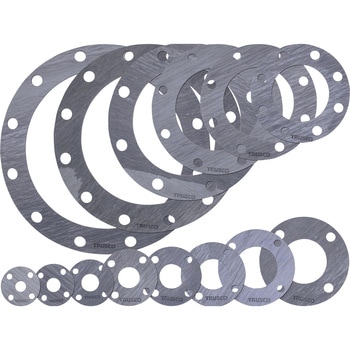

2ページ目: フランジ用全面パッキン

ゴムの弾性とPTFEの耐食性を兼ね備え、シール性に優れたガスケットです。

日本製ノンアスベストジョイントシート(アスクテクニカ製No.4612)を使用した純国産品で、最も汎用性の高いタイプです。柔軟性があり、フランジ面へのなじみが良く、良好なシール効果を発揮します。潤滑油・燃料油・動植物油および有機溶剤に侵されません。JIS S 3200-7:2004水道用器具、浸出性能試験に適合しています。

No.6500の防食タイプです。

日本製ノンアスベストジョイントシート(アスクテクニカ製No.4612)を使用した純国産品で、最も汎用性の高いタイプです。柔軟性があり、フランジ面へのなじみが良く、良好なシール効果を発揮します。潤滑油・燃料油・動植物油および有機溶剤に侵されません。JIS S 3200-7:2004水道用器具、浸出性能試験に適合しています。

フランジ径・ボルト穴径は、JIS規格サイズ(ボルト穴付)に準じていますので、既設のフランジへ取り付け可能です。 オールPTFE製です。(PTFEを特殊成形し、ソフトで柔軟性に富む素材となっております)

ガスケットペースト不要です。 アスベストを含有しないジョイントシートです。 従来のアスベスト製品と同様に取り扱うことができます。 特殊耐熱バインダーを使用することで、耐熱性が向上しています。 急激な温度変化、圧力変化に耐えられます。 高圧下でも高いシール性を維持できます。 フランジとの固着が少ないため、ガスケット交換時の施工時間を短縮できます。 十分な圧縮強度を有しているため、アスベスト製品と同様の締め付けが可能です。

PTFEに無機質充てん材を配合し、シート状にしたものです。

耐候性・耐オゾン性に優れ、多少の耐油性もあるゴムです。全体的な物性が非常に均衡のとれたゴムです。

耐候性・耐オゾン性に優れ、多少の耐油性もあるゴムです。全体的な物性が非常に均衡のとれたゴムです。

ゴム材質の中で最も弾性を持った、一般的な材料です。

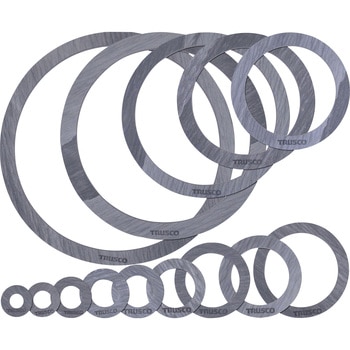

耐薬品性、耐熱性、低温特性 種別フランジ用中パッキン

耐候性・耐オゾン性に優れ、多少の耐油性もあるゴムです。全体的な物性が非常に均衡のとれたゴムです。

ゴムを打ち抜きガスケットよりさらに低面圧で安定したシール性が得られる

2条のリブ(Oリング状)でシール効果は抜群

エムフロンシールとは、シール材にエムフロン(R)を使用したシールです クリーン性を要求される機械・機器への使用も可能にした、高い潤滑性を持った高機能シールです 四フッ化エチレン樹脂(PTFE)に特殊充填剤を配合し、自己潤滑性・低摩擦性・耐摩擦性を向上させ、広い温度範囲を持った高機能シール材です 充填剤には、カーボン繊維・ガラス繊維・ブロンズ・グラファイト・二硫化モリブデンなどがあり使用用途に合わせた配合によりシール性能を高めております 又、食品衛生法に適合した配合もあり、食品機械・機器等にも使用ができます シール部のエムフロン(R)を金属環で挟み込んだカシメ組み立て型であります 金属環とエムフロン(R)とのカシメ部分からの漏れを防ぐ為、特殊加工を施しております エムフロン(R)は、他のシール材と比較して耐熱性に優れ、高速回転用として機能性の高い材料であります エムフロン(R)は、他の材料と比較しまして全般的に優れた性能を持っております 1)エムフロンシールは合成ゴムのオイルシールに比べて、「キズ」が付き易く変形を起こし易い為取り扱いには注意をしてください 製品の保管は、包装したままで保管をして下さい 2)軸への装着は、軸端に「かえり」や「キズ」がないか確認をして下さい 又スプラインやキー溝等がある時は、装着治具を使用してエムフロン(R)にキズが付かないように装着をして下さい 3)軸を挿入する時は、できるだけ刻印面より挿入して下さい 4)ハウジングの穴入口は角の面取りをして下さい 穴に嵌め込むには「手動プレス」のようなものを使用し、等金具で均等に挿入してください ハンマー等で叩くような方法は避けて下さい

エムフロンシールとは、シール材にエムフロン(R)を使用したシールです クリーン性を要求される機械・機器への使用も可能にした、高い潤滑性を持った高機能シールです 四フッ化エチレン樹脂(PTFE)に特殊充填剤を配合し、自己潤滑性・低摩擦性・耐摩擦性を向上させ、広い温度範囲を持った高機能シール材です 充填剤には、カーボン繊維・ガラス繊維・ブロンズ・グラファイト・二硫化モリブデンなどがあり使用用途に合わせた配合によりシール性能を高めております 又、食品衛生法に適合した配合もあり、食品機械・機器等にも使用ができます シール部のエムフロン(R)を金属環で挟み込んだカシメ組み立て型であります 金属環とエムフロン(R)とのカシメ部分からの漏れを防ぐ為、特殊加工を施しております エムフロン(R)は、他のシール材と比較して耐熱性に優れ、高速回転用として機能性の高い材料であります エムフロン(R)は、他の材料と比較しまして全般的に優れた性能を持っております 1)エムフロンシールは合成ゴムのオイルシールに比べて、「キズ」が付き易く変形を起こし易い為取り扱いには注意をしてください 製品の保管は、包装したままで保管をして下さい 2)軸への装着は、軸端に「かえり」や「キズ」がないか確認をして下さい 又スプラインやキー溝等がある時は、装着治具を使用してエムフロン(R)にキズが付かないように装着をして下さい 3)軸を挿入する時は、できるだけ刻印面より挿入して下さい 4)ハウジングの穴入口は角の面取りをして下さい 穴に嵌め込むには「手動プレス」のようなものを使用し、等金具で均等に挿入してください ハンマー等で叩くような方法は避けて下さい

フランジ面に直接貼り付け、フリーサイズのガスケットとして。硬質ガスケット(TOMBO No．1850、1841)に貼り付けて補助シール材として。*ジョイントシートなどの軟質ガスケットには貼り合わせないで下さい。使用温度：酸化雰囲気 -240～400℃ 非酸化雰囲気 -240～800℃ 使用圧力：～3．0MPa、片面粘着剤付

ユニオン継手用ガスケットです。、その他H型ガスケットもあります。

優れた特殊ゴムの使用で耐油、耐熱、引張強さに優れています 取付が簡単で作業性に優れています 特殊合成ゴムの優れた強度により繰返しの使用が出来ます パッキング部がリップ構造になっておりシール性に優れています 従来の銅パッキン等に比べ取付面が多少粗くても使用出来ます 用途：耐腐食性・耐薬品性を要求される場合使用されます

優れた特殊ゴムの使用で耐油、耐熱、引張強さに優れています 取付が簡単で作業性に優れています 特殊合成ゴムの優れた強度により繰返しの使用が出来ます パッキング部がリップ構造になっておりシール性に優れています 従来の銅パッキン等に比べ取付面が多少粗くても使用出来ます 用途：耐腐食性・耐薬品性を要求される場合使用されます

シールキャップは、ギヤボックスなどの加工の都合上あけた孔部からの油漏れ防止及び外部からの異物侵入を防止するための密封用蓋として、自動車、建設機械、農業機械、工作機械等あらゆる機械に使用されております 外周はめあい部に特殊合成ゴムを使用してありますので、外部から油のにじみ、漏れがありません 外周はめあい部の内側に補強環が焼付してありますので抜け出す事はありません 従来の金属、樹脂製などに比較して脱着が容易です特にSC-A型(外周ツバ付)は取外しが容易です 軽合金ハウジングでもいためる心配がありません 特殊合成ゴムの使用で耐油性、耐熱性に優れております 部品の共通化でコストダウンを可能にします 装着する時は当て板を使ってプレスで徐々に押し込んで下さい やむを得ない場合は当て板を使用し、ラバーハンマーなどで全周を軽く均等にたたきながら挿入して下さい 取付相手穴の内径公差はH8に加工して下さい 嵌入側端部はバリがないように必ず面取りを施して下さい

U型オイルシールは特に外部よりの異物を排除する必要がある場合に使用されます A型同様回転用として多く使用されています

U型オイルシールは特に外部よりの異物を排除する必要がある場合に使用されます A型同様回転用として多く使用されています

。コーティング部分はゴムコーティングとなり、密着をより強くし油漏れを防ぐ事を目的としております。耐熱(熱に強い)、耐油(油による劣化を防ぐ)という機能はございません。

。クランプリングやセンターリングなどのアタッチメント材料を用いて、簡単に接続することができる高真空用フランジです。
