2ページ目: 電設用モジュラージャック

コスモシリーズワイド21

高品質で、見た目にも美しい情報の取り出し口です。ホコリや塵の侵入を防ぐ自動復帰開閉シャッターキャップ色で確認できる!青色はカテゴリー6対応、緑色はカテゴリー5E対応です。

パンドウイット社製モジュラージャックを直接取付可能です。一般的なスイッチボックスに取付可能な83.5mmのねじ取付間隔です。ラベルとラベルホルダー付きです。フェースプレートの表面が丸みをおびています。

標準的な壁用JISフェースプレートに取付可能です。JISプレート用アダプタ(取付枠)とのセット品です。

専用工具が不要のツールレスタイプです。シールドタイプのカテゴリー6A対応RJ45モジュラージャックです。後ろ、上、下の3方向からケーブルを挿入でき、柔軟な配線ができます。自動開閉防じん扉がついています。

19インチラックに取付可能です。カテゴリ6Aなどの太径ケーブルや本数が多い場合に最適です。ワイドなパッチコード貫通穴です。ヒンジ式カバーで上下開閉・脱着可能です。ラック内前面のケーブルの整理に。

2ペアSTPケーブルの現場施工を容易にします。カテゴリ5Eの性能を備えたPROFINETかんたん成端シールドモジュラープラグは、PROFINETシールドケーブル2ペア22AWGシールドツイストペア単線または撚り線のケーブルに対応しています。2つのパーツ構造により、現場施工時でも取り扱いがしやすく、「成端時間の短縮」「成端ミスの削減」が可能です。MPTLリンクを使用したシールド付きネットワークにネットワーク給電装置を接続する場合や、シールドケーブルにプラグを現場成端する場合に最適です。部品の追加不要で最大20回再成端ができ、再成端におけるコスト節約が可能です。

USB用ブロックアウトAタイプ用の専用工具です。鍵のみの販売になります。

2ピース構造のハウジングと簡単工具で簡単に成端でき、施工時間の短縮はもちろん、施工後の品質及び性能に均一性をもたらします。最大20回再成端可能です。TGスタイルジャックと同様の成端方式を採用しカンタン成端で高性能を実現しました。

宅内LANの配線を、スリム・コンパクトに「まとめて」構築できます。

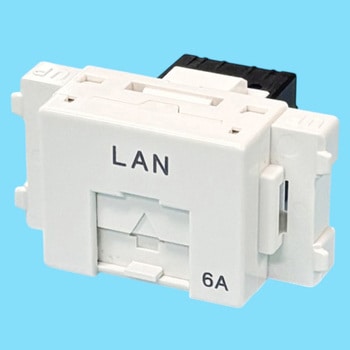

スタンダードなデザインで、簡単110施工のCAT6A対応LANコンセントです。浅型スイッチボックス対応です。

スタンダードなデザインで、簡単110施工のCAT6A対応LANローゼットです。

スタンダードなデザインで、簡単110施工のCAT6対応LANコンセントです。浅型スイッチボックス対応です。

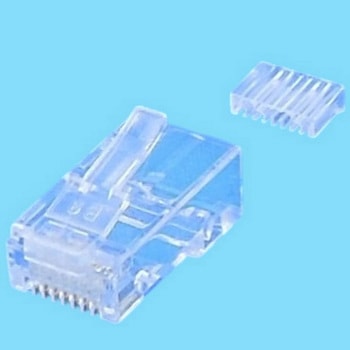

CAT6A細径LANケーブル対応RJ45プラグです。

【電気的特性】ANSI/TIA/EIA-568-C.2規格による配線に使用する接続器具の、エンハンスドカテゴリ5に適合しています。【LAN用埋込モジュラジャック 特長】ピンアサイン(568A・568B)を表示。確実な結線作業が可能です。【施工上のご注意】ケーブル心線のより戻しは、成端後の心線の先端までの長さが、13mm以下が基準値です。(Cat5e)ボックスに設置する場合は、ジャックから出たケーブルが、一度は器具より下側になるようにして施工してください。【使用上のご注意】LAN用8極8心以外のモジュラプラグを差し込まないでください。モジュラジャックのコンタクトばねを変形させるおそれがあります。

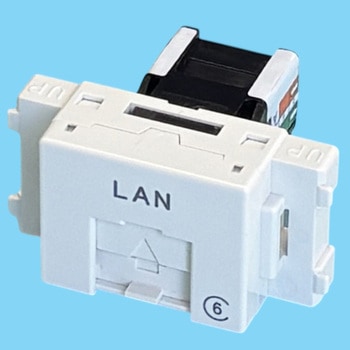

「LAN」文字入り【電気的特性】ANSI/TIA/EIA-568-C.2規格による配線に使用する接続器具の、エンハンスドカテゴリ5に適合しています。【LAN用埋込モジュラジャック 特長】ピンアサイン(568A・568B)を表示。確実な結線作業が可能です。【施工上のご注意】ケーブル心線のより戻しは、成端後の心線の先端までの長さが、13mm以下が基準値です。(Cat5e)ボックスに設置する場合は、ジャックから出たケーブルが、一度は器具より下側になるようにして施工してください。【使用上のご注意】LAN用8極8心以外のモジュラプラグを差し込まないでください。モジュラジャックのコンタクトばねを変形させるおそれがあります。

「LAN」文字入り【電気的特性】ANSI/TIA/EIA-568-B.2-1規格による配線に使用する接続器具のカテゴリ6(Category 6)に適合しています。【LAN用埋込モジュラジャック 特長】ピンアサイン(568A・568B)を表示。確実な結線作業が可能です。【施工上のご注意】ケーブル心線のより戻しは、成端後の心線の先端までの長さが、13mm以下が基準値です。(Cat5e)ボックスに設置する場合は、ジャックから出たケーブルが、一度は器具より下側になるようにして施工してください。【使用上のご注意】LAN用8極8心以外のモジュラプラグを差し込まないでください。モジュラジャックのコンタクトばねを変形させるおそれがあります。Cat.6規格の配線システムでは250MHzに及ぶ広帯域信号を扱う為、施工の良否が配線システムの伝送性能を大きく左右しますので、従来のCat.5e配線システムより格段に厳しい管理を要します。配線システムの伝送性能をCat.6規格に適合させる為には、システムを構成する全ての部材をCat.6適合とすることは勿論、配線長・ケーブル敷設方法・端末加工方法等の施工条件を厳格に守り、施工後は全ての回線について伝送性能の測定を行なう必要があります。

カテゴリ6A(クラスEA)の配線システムでは500MHzに及ぶ広帯域信号を扱う為、施工の良否が配線システムの伝送性能を大きく左右しますので、従来のカテゴリ5e配線システムより格段に厳しい管理を要します。配線システムの伝送性能をカテゴリ6A(クラスEA)規格に適合させる為には、システムを構成するすべての部材をカテゴリ6A適合とすることは勿論、配線長・ケーブル敷設方法・成端加工方法等の施工条件を厳格に守り、施工後は全ての回線について伝送性能の実測を行う必要があります。【適用電線】カテゴリ6A対応UTPケーブル4P(8心)AWG22～26単線または撚り線、絶縁体(外径最大Φ1.52mm、外被径Φ5.08～8.38mm)※次の場合、カテゴリ6A対応UTPケーブルは規定のシステム性能を満たさないおそれがありますので、お避けください。(1)異なるメーカー品の近接使用(2)下位カテゴリのUTPケーブルとの近接使用

コンデンサ付

高品質で、見た目にも美しい情報の取り出し口です。ホコリや塵の侵入を防ぐ自動復帰開閉シャッターキャップ色で確認できる!青色はカテゴリー6対応、緑色はカテゴリー5E対応です。

高品質で、見た目にも美しい情報の取り出し口です。ホコリや塵の侵入を防ぐ自動復帰開閉シャッターキャップ色で確認できる!青色はカテゴリー6対応、緑色はカテゴリー5E対応です。

コスモシリーズワイド21

高品質で、見た目にも美しい情報の取り出し口です。ホコリや塵の侵入を防ぐ自動復帰開閉シャッターキャップ色で確認できる!青色はカテゴリー6対応、緑色はカテゴリー5E対応です。
