17ページ目: 真空機器

ボルト・ナット・ワッシャーのセット

シュマルツ・エコノズル技術を搭載した大吸込量のエジェクタ。吸込量が極めて大きく、1台のエジェクタで複数の真空パッドを真空にする集中型真空システムに最適です。また気密性の高いワークだけでなく通気性のあるワークにも使用できます。

軽量・小型なプラスチック製のインラインエジェクタ。分散型真空システムの真空発生器として配管途中に直接組み込む事ができ、省スペースなシステムを実現します。

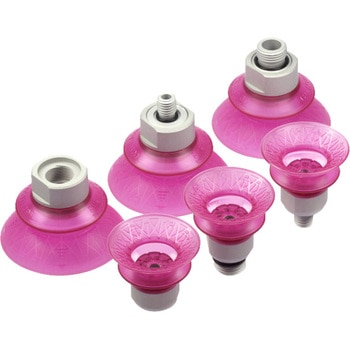

汎用性の高い2.5段ベローズ真空パッド。ベローズ形状のためワークの曲面にも追従します。樹脂成形品やガラスに適したマークレスパッド、食品吸着に適したシリコーンゴムパッドなど、様々な材質・サイズのパッドをラインアップしています。

汎用性の高い1.5段ベローズ真空パッド。ベローズ形状のためワークの曲面にも追従します。樹脂成形品やガラスに適したマークレスパッド、食品吸着に適したシリコーンゴムパッドなど、様々な材質・サイズのパッドをラインアップしています。

表面が滑らかなワークの吸着向け。汎用性の高い真空パッドで豊富なサイズ・多様な材質を揃えています。

表面が滑らかなワークの吸着向け。汎用性の高い真空パッドで豊富なサイズ・多様な材質を揃えています。

DCブラシレスモータを使用した真空ポンプ/コンプレッサ兼用ポンプです。 ツインヘッドのダイアフラム方式を採用し小型でも高寿命・高圧力・低振動・低丈・メンテナンスフリー・無給油を実現しました。 より信頼性を必要とする医療器、分析器などの機器組込み用のエア源・真空源として最適です。

独自の脈動吸収機構を内蔵した(特許申請中)低振動の液体ダイアフラムポンプです。 小型で設置スペースをとりませんので、化学分析装置や医療機器の液体搬送に最適です。 自吸式ですので呼び水がいりません。 気体ポンプ、真空ポンプとしても使用できます。

ISO-MFフランジとボルトフランジを締結する為のクロウクランプになります。

真空配管用JIS VFフランジ(穴あき)になります。

真空配管用KFフランジとUJR(フジキン)継手との変換アダプターになります。

真空配管用KFフランジの分岐変換継手になります。センターリングを用いてシールします。

真空配管用KFフランジの分岐変換継手になります。センターリングを用いてシールします。

真空配管用KFフランジ。センターリングを用いてシールします。

このベルト駆動型油回転真空ポンプは、メーカー創業時から製造しているタイプであり、使いやすさ等お客様の立場に立った改良を加えながら、現在もメーカー主力ポンプの一翼を担っている信頼性の高いポンプです。異径プーリーによりポンプ回転数は600min^-1としており、油量も直結型に比べ多く設定しているため、丈夫で長持ちとの定評を得ております。さらに、排気速度は20～1500L/minまでの9アイテム、圧縮方式はシングル/ダブルの2タイプ、スタイルはU/T/B/Pの4タイプと、バラエティーに富んだ機種を擁し、様々な用途、環境に対応可能なシリーズとなっております。

ISO規格の真空フランジをベースとして、アルミクランプとセンターリングで簡単に組み立て、分解ができます。NW10～NW50を標準規格とし、ジョイントパーツを豊富に揃え、フレキシブルチューブと組み合わせ、確実かつ自由自在に真空を配管できるシリーズとなっています。

ISO規格の真空フランジをベースとして、アルミクランプとセンターリングで簡単に組み立て、分解ができます。NW10～NW50を標準規格とし、ジョイントパーツを豊富に揃え、フレキシブルチューブと組み合わせ、確実かつ自由自在に真空を配管できるシリーズとなっています。

NWフランジ+端管付成形ベローズです。内部(真空)、外部(大気) 。

端管接続の成形ベローズでお客様仕様で溶接接続可能です。内部(真空)、外部(大気)。

ICFフランジ付成形ベローズです。内部(真空)、外部(大気)。

溶接接続不要、締結はセンタリングを挟みカップリングで締結可能な90度エルボ配管です。

水溶性でありながら高い洗浄性を示します。温水に希釈して対象部品を浸け置くと、容易に固着物を除去できます。溶剤と違い引火性がなく、揮発性もないため、溶剤臭や人体への吸引毒性も解消します。

CFフランジはフランジに尖った山を成型されたナイフエッジと言われるシール部に銅製のガスケットシール材を挟み込むことによって真空シールを行います。CFフランジはシール製に優れる事から超高真空や極超高真空装置に使用されます。

JISフランジはOリングとボルトを使って接続するタイプの高真空用フランジです。

オイルレスのため使用時に環境を汚しません。高耐久性、低振動、低騒音でメンテナンスも容易です。

タッチパネルとジョグダイヤルによる容易な操作で圧力を自動制御します。

ワークの非接触搬送をアシスト ワーク吸引可能距離：10mm 2種のタイプを用意 サイクロンタイプ：高リフト力：最大44N ベルヌーイタイプ：把持時のワーク振幅：±0.01mm以下

吸着姿勢の安定化と離脱性が向上 パッド形状：平形溝付、ベロウ形リブ・溝付 取付接続：おねじ、めねじ 真空取出方向：縦、横 真空取付出口：おねじ、めねじ バッファ：なし、あり[バッファストローク(mm)：10、30、50]

バッファ(スプリング方式)を使用するスペースがない場合 吸着面が斜めのワークの場合

長方形ワーク、縦長・横長のワークに対応 パッド形状：長円平形 取付接続：おねじ、めねじ 真空取出方向：縦、横 真空取付出口：おねじ、めねじ、ワンタッチ管継手、バーブ継手 バッファ：なし、あり バッファストローク(mm)：[ZP]6、10、15、20、25 バッファストローク(mm)：[ZP2]10、20、30、40、50

ボックス形にノズル呼び径：Φ1.5、Φ1.8、Φ2.0追加[New] 小型・軽量 全長：最大11%減(直接配管形) ポート高さ：最大25%減(直接配管形) 容積：最大39%減(ボックス形) 4種類の取付方法 サイレンサ/標準ブラケットを用意

ボックス形にノズル呼び径：Φ1.5、Φ1.8、Φ2.0追加[New] 小型・軽量 全長：最大11%減(直接配管形) ポート高さ：最大25%減(直接配管形) 容積：最大39%減(ボックス形) 4種類の取付方法 サイレンサ/標準ブラケットを用意

ボックス形にノズル呼び径：Φ1.5、Φ1.8、Φ2.0追加[New] 小型・軽量 全長：最大11%減(直接配管形) ポート高さ：最大25%減(直接配管形) 容積：最大39%減(ボックス形) 4種類の取付方法 サイレンサ/標準ブラケットを用意

ボックス形にノズル呼び径：Φ1.5、Φ1.8、Φ2.0追加[New] 小型・軽量 全長：最大11%減(直接配管形) ポート高さ：最大25%減(直接配管形) 容積：最大39%減(ボックス形) 4種類の取付方法 サイレンサ/標準ブラケットを用意

エジェクタシステム/真空ポンプシステムに対応 高速応答：弁応答5ms、真空応答時間28ms 省エネ：空気消費量17%減、到達真空圧力21%向上 小型・軽量：46g 真空用圧力スイッチ付、最大10台まで同時コピー可能

ガス溜まりのない精密鋳造一体構造 アルミ製高真空L型バルブXLシリーズと互換性のある取付(XMシリーズ)注)ストレート型にサイズ16はありません
