蝶番、ヒンジとは建築、家具で扉や蓋の開閉に使う部品です。使う場所や扉厚、開閉の動作、取付位置によって豊富な商品の中から選択することができます。多くはステンレス、亜鉛合金などの金属製ですが、錆の心配のない樹脂製のものもあり軽量な扉への使用が可能です。単純な片開き箇所に使う平蝶番、閉めた時に見えなくなるスライド蝶番・隠し蝶番。両開きができる自由蝶番、ガラスやアクリルの扉を取り付けるため意匠性も兼ね備えたガラス蝶番など、各種揃えています。
商品豆知識
寸法L1(mm)100
寸法t(mm)4
寸法D1(Φmm)8
寸法L2(mm)90
寸法W(mm)82
寸法N(mm)8
アルミニウム合金なので軽量です。
ステンレス軸を使用しています。
用途通信機器・測定機器
材質アルミニウム合金(ADC)
表面仕上げシルバー梨地塗装
アルミニウム合金で軽量です。
ステンレス軸を使用しています。
材質アルミニウム合金(ADC)
質量(kg)20(縦2ヶ使用時参考扉)
質量(g)60
寸法L1(mm)75
寸法t(mm)3.5
寸法D1(Φmm)6
寸法D2(Φmm)12
寸法L2(mm)68
寸法W(mm)70
寸法N(mm)6
寸法R(mm)3
寸法P4(mm)Φ27
寸法P6(mm)Φ27
寸法P1(Φmm)40
寸法P2(Φmm)50
寸法P3(Φmm)10.5
表面仕上げシルバー梨地塗装
寸法MM5
アルミニウム合金で軽量です。
ステンレス軸を使用しています。
材質アルミニウム合金(ADC)
質量(kg)15(縦2ヶ使用時参考扉)
質量(g)35
寸法L1(mm)65
寸法t(mm)3
寸法D1(Φmm)5
寸法D2(Φmm)10
寸法L2(mm)52.5
寸法W(mm)50
寸法N(mm)6
寸法R(mm)2
寸法P4(mm)Φ22
寸法P6(mm)Φ22
寸法P1(Φmm)30
寸法P2(Φmm)36
寸法P3(Φmm)10.5
表面仕上げシルバー梨地塗装
寸法MM4
材質(E-RING)SUS304
材質(本体)A6063 アルマイト
材質(ピン)SUS303
材質(ブッシュ)POM
寸法(高さ)(mm)10
アルミニウム合金で軽量です。
ステンレス軸を使用しています。
材質アルミニウム合金(ADC)
質量(kg)10(縦2ヶ使用時参考扉)
質量(g)20
寸法L1(mm)50
寸法t(mm)3
寸法D1(Φmm)5
寸法D2(Φmm)10
寸法L2(mm)45
寸法W(mm)40
寸法N(mm)4
寸法R(mm)2
寸法P6(mm)Φ30
寸法P1(Φmm)26
寸法P3(Φmm)10
表面仕上げシルバー梨地塗装
寸法MM4
エコ商品
50万回開閉試験をクリアしています。スプリングの力で、扉が自動的に閉まります。スプリングの強さを調節できます。ステンレス鋼仕様は、軸・ばねを含めステンレス鋼(SUS304)製です。ばね無しの蝶番と併用するとさらに強さを調節できます。別注でホワイト・ゴールド・ブロンズ仕上、R10の面取加工も対応できます(最小ロット2ヶ)。
付属品SA120-5314-05、SA180-5814-05：十字穴付皿タッピンねじ
種類スプリング丁番
付加機能ばね力調整機能付
RoHS指令(10物質対応)対応
本体幅(mm)80
M6規格、表面取付け蝶番
用途開き扉の蝶番
材質ADC-12
質量(g)52
許容荷重(N)150(2ヶ使用時)
RoHS指令(10物質対応)対応
軸部分に樹脂ブッシュ(POM)を使用しているため、摩耗による金属粉の発生がありません。
アルマイト処理を行っていますので、耐食性にすぐれています。
ステンレス軸を使用しています。
材質A6063
寸法横(mm)32
寸法(高さ)(mm)6
軸部分に樹脂ブッシュ(POM)を使用しているため、摩耗による金属粉の発生がありません。
アルマイト処理を行っていますので、耐食性にすぐれています。
ステンレス軸を使用しています。
材質A6063
寸法横(mm)32
寸法(高さ)(mm)6
細菌類・カビ類などの繁殖および悪臭を防ぎます。
衛生面を重視し、清掃のしやすさを追求しました。
取付けはコーナーヒンジFB-611・FB-655と互換性があります。
せり上がりタイプは開扉120°以内で自動的に扉が閉まります。180°以上開くと開いた状態を保持します。
左右兼用型(組換えは固定カムの向きを入替えるだけで簡単に組替えられます。)
用途プレハブ冷凍冷蔵庫・乾燥庫
材質本体/アルミニウム合金(ADC)、化粧カバー/抗菌剤練込みABS樹脂
表面仕上げ本体/抗菌焼付塗装
動画あり
扉がゆっくりとスムーズに閉まり、動きに高級感をあたえます。ヒンジにねじ1本で簡単に取り付けできます。
用途各種筐体の上蓋、上カバーなど
ソフト&サイレント/新開発のロータリーダンパー機構を蝶番に採用した、軽量かつコンパクトな、高トルク設計のダンパーヒンジです。オイルの粘性抵抗により蝶番の回転運動に制動力を与えるため、回転速度がスローでソフトとなります。セーフティ/ラックやケース等の蓋をゆっくり静かに開閉しますので閉じる特のショック、衝撃音を吸収して機器の故障や人身の障害事故等を防止する安全対策を図ることができます。
用途OA機器・医療機器・通信機器・輸送用その他各種収納ケース
航空機・車両用手荷物収納ラック・AV機器・インテリア等
材質/処理(ヒンジ本体)ADC/塗装(シルバー)(シャフト)SUM/Ni(シリコンオイル)-/-(ヒンジピース)SUS304/バレル研磨
仕様耐久性/2万サイクル以上(開閉サイクル、室温23℃)一方方向ダンパー/1WAY制動
質量(g)98
使用温度範囲(℃)-20～40
30°ごとに仮保持できます。軸の向きを水平・垂直にして使用できます。
用途医療機器、計測機器、分析機械などの小型軽量扉
材質アルミニウム合金
仕上アルマイト処理
種類平蝶番型
付加機能クリック
RoHS指令(10物質対応)対応
開扉すると自動的にせり上がり、開角度90°以内では自重により閉扉します。
カムを組換えることにより、せり上がりの位置を90°変更できます。
慴動部に樹脂ブッシュ(カム)を使用していますので、金属粉が出にくい構造です。
B-67-3と取付けに互換性があります。
用途医療用機器・小型密閉扉
材質カム：ポリアセタール(POM)
材質(本体)アルミニウム合金(ADC)
標準色つや消しブラック
表面仕上げ焼付け塗装
M6規格、表面取付け蝶番
用途開き扉の蝶番
材質A6N01S-T5
質量(g)63
表面処理アルマイト処理
許容荷重(N)150(2ヶ使用時)
RoHS指令(10物質対応)対応
アルミ異形材を使用しているために、軽量でコンパクト(シャフト外径)な蝶番です。
用途通信機器・計測機器・各種筐体等
材質/処理(ヒンジピースA・B)A6063S/アルマイト(白色)(シャフト)SUS304/-
RoHS指令(10物質対応)対応
アルミニウム合金で軽量です。
アルマイト処理を行っていますので耐食性に優れています。
ステンレス製軸を使用しています。
用途船舶・車両・通信機器・測定機器
材質(羽根)アルミニウム合金押出し材(A6N01S)
質量(g)7
寸法L(mm)50
寸法H(mm)4.7
寸法d(mm)3.2
寸法t(mm)1.2
寸法D(Φmm)2
材質(軸)ステンレス
寸法W(mm)27
寸法N(mm)4
寸法P1(mm)16
寸法P2(mm)10
寸法P3(mm)30
表面仕上げアルマイト処理
タキゲンコード10394
1個
￥826
税込￥909
4日以内出荷

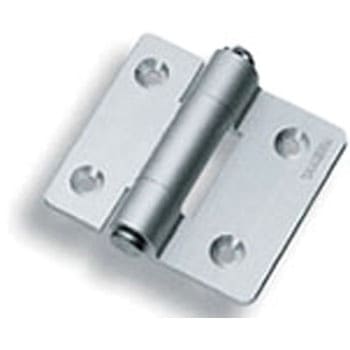

アルミニウム合金なので軽量です。
ステンレス軸を使用しています。
用途通信機器・測定機器
材質アルミニウム合金(ADC)
質量(g)31
寸法L1(mm)55
寸法t(mm)2.5
寸法D(Φmm)10
寸法L2(mm)50
寸法W(mm)35
寸法H1(mm)10.5
寸法d1(Φmm)8.5
寸法d2(Φmm)4.3
寸法H2(mm)5.5
寸法P1(Φmm)22
寸法P2(Φmm)34
表面仕上げシルバー梨地塗装
タキゲンコード13290
1個
￥719
税込￥791
当日出荷
M4規格、表面取付け蝶番
用途開き扉の蝶番
質量(g)18.8
許容荷重(N)100(2ヶ使用時)
材質アルミダイカスト(ADC-12)
表面処理アクリル塗装
RoHS指令(10物質対応)対応
25万回開閉試験をクリアしています。スプリングの力で、扉が自動的に閉まります。スプリングの強さを調節できます。扉の取り外しが容易におこなえます。
主材質アルミニウム合金
質量(g)172
種類スプリング丁番
仕上アルミニウム合金アルマイト処理
付加機能ばね力調整機能付
耐荷重N(kgf)200(20)/2ヶ、300(30)/3ヶ
本体長さ(mm)120
羽根厚さ(mm)4
RoHS指令(10物質対応)対応
本体幅(mm)80
軸部分に樹脂ブッシュ(POM)を使用しているため、摩耗による金属粉の発生がありません。
アルマイト処理を行っていますので、耐食性にすぐれています。
ステンレス軸を使用しています。
材質アルミ
寸法横(mm)60
寸法(高さ)(mm)11
軸部分に樹脂ブッシュ(POM)を使用しているため、摩耗による金属粉の発生がありません。
アルマイト処理を行っていますので、耐食性にすぐれています。
ステンレス軸を使用しています。
材質アルミ
寸法横(mm)60
寸法(高さ)(mm)11
軸部分に樹脂ブッシュ(POM)を使用しているため、摩耗による金属粉の発生がありません。
アルマイト処理を行っていますので、耐食性にすぐれています。
ステンレス軸を使用しています。
材質A6063
寸法横(mm)32
寸法(高さ)(mm)6
アルミフレームの取付溝にぴったり合う、アルミフレーム専用蝶番です。このため余分な座金などは不要です。摺動部に樹脂ブッシュを装着しています。動きがスムーズで、金属同士の摩擦がないため金属粉の飛散を防ぎます。
用途半導体製造関連、アルミフレーム
材質アルミ合金
種類平蝶番
仕上シルバーアルマイトマット調
付加機能樹脂ブッシュ入り
本体長さ(mm)60
羽根厚さ(mm)3.8
RoHS指令(10物質対応)対応
樹脂ブッシュを使用して、パーティクルの発生が抑えられます。
アルミ製で軽量です。
アルマイト処理を行っているので耐食性に優れています。
軸はステンレス製です。
左右兼用型です。
用途デザイン性を求める各種筐体
材質本体/アルミニウム合金押出材(A6061)、軸/ステンレス鋼棒(SUS304)、ブッシュ/ポリアセタール(POM)
表面仕上げアルマイト処理
樹脂ブッシュを使用しているので、パーティクルの発生が抑えられます。
アルミ製で軽量です。
アルマイト処理を行っているので耐食性に優れています。
軸はステンレス製です。
右用・左用(本図は右用です)
用途デザイン性を求める各種筐体
材質本体 / アルミニウム合金押出材(A6N01)、軸 / ステンレス鋼棒(SUS304)、ブッシュ / ポリアセタール(POM)
表面仕上げアルマイト処理
樹脂ブッシュを使用しているので、パーティクルの発生が抑えられます。
アルミ製で軽量です。
軸はステンレス製です。
用途デザイン性を求める各種筐体
材質(本体)アルミニウム合金(ADC)
材質(軸)ステンレス鋼棒(SUS304)
材質(ブッシュ)ポリアセタール(POM)
表面仕上げニッケルめっき(MANi)
アルミニウム合金で軽量です。
アルマイト処理を行っていますので耐食性に優れています。
ステンレス製軸を使用しています。
用途船舶・車両・通信機器・測定機器
材質羽根/アルミニウム合金押出し材(A6N01S)、軸/ステンレス
質量(g)18
寸法L(mm)100
寸法H(mm)4.7
寸法t(mm)1.2
寸法D(Φmm)2
寸法W(mm)38
寸法d(Φmm)3.2
寸法N(mm)8
寸法P1(mm)25
寸法P2(mm)9.5
寸法P3(mm)27
表面仕上げアルマイト処理
タキゲンコード10407
1個
￥1,383
税込￥1,521
4日以内出荷
B-78-Aと取付けピッチが同じです。
軸部に樹脂ブッシュを使用しているため、パーティクルの発生が抑えられます。
アルミ製で軽量です。
アルマイト処理を行っているため、耐食性に優れています。
軸はステンレス製です。
用途クリーンルーム用蝶番
材質アルミニウム合金押出材(A6063S)
質量(g)88
寸法L1(mm)95
寸法t(mm)3.5
寸法D(Φmm)11
寸法L2(mm)90
寸法W(mm)60
寸法H1(mm)11.5
寸法d1(Φmm)10.5
寸法d2(Φmm)5.3
寸法H2(mm)6
寸法P1(mm)38
寸法P2(mm)35
寸法P3(mm)35
寸法P4(mm)-
表面仕上げアルマイト処理
タキゲンコード13293
1個
￥999
税込￥1,099
4日以内出荷
クリーンルーム用としてB-67-2の摺動部に樹脂ブッシュを組込みました。
取付けにB-67-2と互換性があります。
樹脂ブッシュはPOM(ポリアセタール)摺動グレードを使用しています。
ヒンジピンはSUS303を使用しています。
左型
用途クリーンルーム用蝶番
材質アルミニウム合金(ADC)
表面仕上げシルバーメタリック塗装
タキゲンコード13012
1個
￥1,047
税込￥1,152
4日以内出荷
軸部に樹脂ブッシュ(摺動グレード)を使用しているため摩耗による金属粉の発生がありません。
アルマイト処理を行っていますので耐食性に優れています。
ステンレス軸を使用しています。
用途クリーンルームの制御盤・計測機器
材質アルミニウム合金押出材(A6N01S)
質量(g)280
表面仕上げアルマイト処理
寸法α(°)280
タキゲンコード12792
1個
￥1,350
税込￥1,485
4日以内出荷
アルミニウム合金で軽量です。
アルマイト処理を行っていますので耐食性に優れています。
ステンレス製軸を使用しています。
用途船舶・車両・通信機器・測定機器
材質(羽根)アルミニウム合金押出し材(A6N01S)
寸法D(Φmm)2
寸法H(mm)4.7
寸法L(mm)25
寸法N(mm)4
寸法P1(mm)20
寸法P2(mm)6
寸法P3(mm)13
寸法W(mm)32
寸法d(mm)3.2
寸法t(mm)1.2
質量(g)4
材質(軸)ステンレス
表面仕上げアルマイト処理
タキゲンコード10399
1個
￥639
税込￥703
4日以内出荷
アルミニウム合金なので軽量です。
ステンレス軸を使用しています。
用途通信機器・測定機器
材質アルミニウム合金(ADC)
質量(g)24
寸法L1(mm)45
寸法t(mm)2.5
寸法D(Φmm)10
寸法L2(mm)40
寸法W(mm)35
寸法H1(mm)10.5
寸法d1(Φmm)8.5
寸法d2(Φmm)4.3
寸法H2(mm)5.5
寸法P1(Φmm)22
寸法P2(Φmm)26
表面仕上げシルバー梨地塗装
タキゲンコード13289
1個
￥689
税込￥758
4日以内出荷
M6規格、内面取付け抜き差し蝶番
用途開き扉の蝶番
材質本体:A6063S-T5 本体キャップ:ポリアミド[PA] 軸:SUS304 軸受ポリアセタール[POM]
質量(g)285.0(142.5/1ヶ)
表面処理アルマイト処理
許容荷重(N)500(2ヶ使用時)
RoHS指令(10物質対応)対応
軸部分に樹脂ブッシュ(POM)を使用しているため、摩耗による金属粉の発生がありません。
アルマイト処理を行っていますので、耐食性にすぐれています。
ステンレス軸を使用しています。
材質A6063
寸法横(mm)32
寸法(高さ)(mm)6
動画あり
50万回開閉試験をクリアしています。扉を手前と奥の両方向に開けられる自由蝶番です。スプリングの力で、扉が自動的に閉まります。スプリングの強さを調節できます。扉を閉めた状態から内側、外側へそれぞれ180°開きます。ステンレス仕様は、軸・ばねを含めステンレス鋼(SUS304)製です。アルミニウム合金の蝶番は、別注でブラック・ホワイト・ゴールド・ブロンズ仕上も対応できます(最小ロット2ヶ)。
開き角度(度)180
RoHS指令(10物質対応)対応
動画あり
50万回開閉試験をクリアしています。扉を手前と奥の両方向に開けられる自由蝶番です。スプリングの力で、扉が自動的に閉まります。スプリングの強さを調節できます。扉を閉めた状態から内側、外側へそれぞれ180°開きます。ステンレス仕様は、軸・ばねを含めステンレス鋼(SUS304)製です。アルミニウム合金の蝶番は、別注でブラック・ホワイト・ゴールド・ブロンズ仕上も対応できます(最小ロット2ヶ)。
材質/仕上アルミ合金/ステンレス鋼(SUS304)
色シルバー
RoHS指令(10物質対応)対応
