蝶番、ヒンジとは建築、家具で扉や蓋の開閉に使う部品です。使う場所や扉厚、開閉の動作、取付位置によって豊富な商品の中から選択することができます。多くはステンレス、亜鉛合金などの金属製ですが、錆の心配のない樹脂製のものもあり軽量な扉への使用が可能です。単純な片開き箇所に使う平蝶番、閉めた時に見えなくなるスライド蝶番・隠し蝶番。両開きができる自由蝶番、ガラスやアクリルの扉を取り付けるため意匠性も兼ね備えたガラス蝶番など、各種揃えています。
商品豆知識
穴を開けたりねじ止めの必要がありません。
接着剤で簡単に固定できます。
接着可能な板はアクリル樹脂・ABS樹脂・スチロール樹脂・ポリカーボネート樹脂です。
また接着にはメチレン・クロライド(塩化メチレン)が便利です。
用途小型プラスチック扉
材質(羽根)ABS樹脂
材質(シャフト)ステンレス綱棒(SUS304)
質量(g)1.5

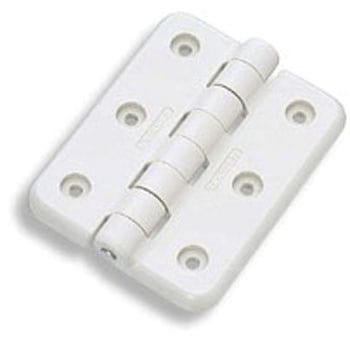

表面に突起が少ないので床面の使用も安全です。
用途船艇用ハッチ・天蓋
材質(軸)ステンレス(SUS304)
標準色アイボリー
材質(羽根)ポリアミド(PA)
RoHS
任意の角度で静止できるヒンジです。小型タイプの為、省スペース製品に最適です。
用途事務機器・家具・小型軽量扉
材質POM、SUS303
仕様取付方向：シャフト水平状態耐久回数：20，000 回(常温)使用温度範囲：+15℃～+45℃
部品名称ヒンジピース(A)・(B)、シャフト
RoHS指令(10物質対応)対応
開く建具を支え開閉できるようにする部品です
建具丁番パーツ・補修部品
樹脂板の扉・蓋の取り付けに最適です
材質ABS
寸法(mm)40×30
1セット(4個)
￥289
税込￥318
当日出荷
動画あり
メーカー4万回開閉試験をクリアしています。-10°、120°、170°の3箇所で仮保持します。軸の向きを水平・垂直にして使用できます。
用途医療機器、計測機器、分析機器などの小型軽量扉
材質(固定ブラケット、可動ブラケット)PBT樹脂、(キャップ)ABS樹脂
仕様(クイックトルク)開き角度-10°、170°：26.0cN・m(2.65kgf・cm)/1ヶ開き角度120°：14.5cN・m(1.48kgf・cm)/1ヶ
質量(g)6.9
種類平蝶番型
付加機能クリック
推奨ねじなべ小ねじM4、またはなべタッピンねじ呼4
RoHS指令(10物質対応)対応
穴を開けたりねじ止めの必要がありません。
接着剤で簡単に固定できます。
接着可能な板はアクリル樹脂・ABS樹脂・スチロール樹脂・ポリカーボネート樹脂です。
また接着にはメチレン・クロライド(塩化メチレン)が便利です。
用途小型プラスチック扉
材質(羽根)ABS樹脂
材質(シャフト)ステンレス綱棒(SUS304)
質量(g)1
樹脂製のため軽く、軽量化を要する場所に適しています。ヒンジ本体は樹脂(アイボリー色)、シャフトにはステンレス(SUS304)を使用しています。
用途軽量ケース・各種筐体等
材質/処理(ヒンジピース・キャップ)PA/アイボリー(シャフト)SUS304/-
RoHS指令(10物質対応)対応
動画あり
90°ごとに4箇所で仮保持できます。樹脂部品と金属部品を分別できます。ねじを隠すキャップ付きです。キャップ(アイボリー：KD-772-3I、ブラック：KD-772-3B)のみもご用意できます。
用途医療機器、計測機器、食品機械などの樹脂板扉や小型板金扉
材質ポリアセタール(POM)
材質/仕上(本体)ポリアセタール/シボ(軸)ステンレス鋼(SUS303)/-(キャップ)ポリプロピレン/-
質量(g)30
種類平蝶番型
仕上シボ
付加機能クリック
初期設定解放トルクN・cm(kgf・cm)49(5)
推奨扉サイズ(寸法)W400×H500以下、/アクリル扉(質量)約1.2kg以下/縦2個使い
表面に突起が少ないので床面の使用も安全です。
用途船艇用ハッチ・天蓋
材質(羽根)ポリアミド(PA)
材質(軸)ステンレス鋼棒(SUS304)
標準色アイボリー
タキゲンコード12390
1個
￥917
税込￥1,009
当日出荷
羽根部分、軸部分ともに樹脂製のため回転がスムーズで金属粉の発生がありません。
摺動部が内部のため粉塵の飛散を抑えます。
樹脂製のため軽量です。
B-1078-13と取付け寸法に互換性があります。
用途クリーンルーム内の各種機器扉
材質(羽根)ポリブチレンテレフタレート(PBT-GF45)
材質(軸)ポリアセタール(POM-GF25)
標準色アイボリー
タキゲンコード13260
1個
￥467
税込￥514
欠品中
表面に突起が少ないので床面の使用も安全です。
用途船艇用ハッチ・天蓋
材質(羽根)ポリアミド(PA)
材質(軸)ステンレス鋼棒(SUS304)
標準色アイボリー
タキゲンコード12392
1個
￥856
税込￥942
当日出荷
樹脂製の軽量蝶番です。軸は圧入しているため脱落しません。
材質ポリアミド(PA)
色ブラック
質量(g)18
タイプ平行形
種類平蝶番
推奨ねじM6皿ねじ
本体長さ(mm)60
羽根厚さ(mm)6.5
RoHS指令(10物質対応)対応
本体幅(mm)40
1個
￥429
税込￥472
当日出荷
動画あり
リードスイッチが内蔵されたマグネットキャッチです。吸着板がしっかり本体に吸着することで磁場が変化し、スイッチが切り替わる仕組みです。部分的・不意に接触する程度ではスイッチは切り替わらないため、誤反応が起こりにくい仕様です。吸着時にスイッチがオンになるタイプBと、オフになるタイプAがあります。
用途扉の開閉検知など
材質/仕上(本体)ポリカーボネイト/ブラック(吸着板)鋼/ニッケルめっき(バックプレート)鋼/ニッケルめっき
材質(本体)ポリカーボネート(PC)
付属品吸着板、バックプレート
高さ(mm)11.2
質量(g)28
種類スイッチ付
最大開閉電流DC0.5A
色(本体)ブラック
最大開閉電圧(V)DC100
最大開閉電力(W)10
三次元調整機能付隠し蝶番 HES3D型等につかう加工治具(テンプレート)です。ルーターやトリマーを使った扉・枠の掘込加工が簡単に行えます。メタクリル樹脂(アクリル樹脂)製のため、使い回しが可能です。
用途建具用
材質メタクリル樹脂(PMMA)
色クリアー
種類関連部品
軽量で耐久性に優れています。
用途軽量扉・樹脂製扉・計測機器
材質ポリプロピレン(PP)
質量(kg)2(縦2ヶ使用時参考扉)
質量(g)3
寸法L(mm)40
寸法W(mm)35
寸法d(Φmm)3.1
寸法N(mm)4
寸法P1(mm)20
寸法P2(mm)22
タキゲンコード10266
1個
￥62
税込￥68
当日出荷
動画あり
扉がゆっくりとスムーズに閉まり、動きに高級感をあたえます。ヒンジにねじ1本で簡単に取り付けできます。
用途各種筐体の上蓋、上カバーなど
開扉すると自動的にせり上がり、開角度90°以内では自重により閉扉します。
カムを組換えることにより、せり上がりの位置を90°変更できます。
慴動部に樹脂ブッシュ(カム)を使用していますので、金属粉が出にくい構造です。
B-67-3と取付けに互換性があります。
用途医療用機器・小型密閉扉
材質カム：ポリアセタール(POM)
材質(本体)アルミニウム合金(ADC)
標準色つや消しブラック
表面仕上げ焼付け塗装
軽量で耐久性に優れています。
用途軽量扉・樹脂製扉・計測機器
材質ポリプロピレン(PP)
質量(kg)3(縦2ヶ使用時参考扉)
質量(g)4
寸法L(mm)60
寸法W(mm)35
寸法d(Φmm)3.6
寸法N(mm)6
寸法P1(mm)20
寸法P2(mm)22
寸法P3(mm)22
タキゲンコード10269
1個
￥70
税込￥77
当日出荷
小型で高トルク設計のダンパーヒンジです。
オイルの粘性抵抗により蝶番の回転運動に制動力を与えるため、スローでソフトな動きです。
開閉時の衝撃が少なく、衝撃音も小さいので、機器の故障や人身への障害防止等安全対策にも効果的です。
用途医療機器・通信機器・OA 機器等
材質ZDC、S45C、シリコン、SUS304、SK3
使用温度範囲(℃)-5～+50
部品名称本体、シャフト、オイル、ヒンジピース、ニードル
表面処理塗装(シルバー)、窒化処理、Ni
RoHS指令(10物質対応)対応
耐久回数20000 回(開閉1サイクル23℃)
動画あり
メーカー10万回開閉試験をクリアしています。二つ折れタイプの携帯電話など、小型折りたたみケースの開閉に適したフリーストップタイプのヒンジです。筐体開き角度は160°で、開時・閉時にキャッチ力が働きます。ワンタッチ装着により、筐体への取り付けが簡単です。
用途携帯電話、PDA、リモコン、ゲーム機など
材質ポリアセタール(POM)
質量(g)0.98
タイプ高トルクタイプ
種類インサート型
開き角度(度)160
RoHS指令(10物質対応)対応
1個
￥319
税込￥351
当日出荷
動画あり
異なる動きのヒンジを組み合わせたり、片側を内蔵ユニットなしのヒンジにしたりすることにより、絶妙な開閉動作が可能になります。同形状で内蔵ユニットがダンパー、スプリングのタイプがあります。
用途小型の機器などの軽い蓋用。
材質ポリアセタール(POM)
質量(g)11
種類平蝶番型
本体長さ(mm)50
羽根厚さ(mm)6
開き角度(度)270°
RoHS指令(10物質対応)対応
本体幅(mm)36
軽量で耐久性に優れています。
用途軽量扉・樹脂製扉・計測機器
材質ポリプロピレン(PP)
質量(kg)5(縦2ヶ使用時参考扉)
質量(g)5
寸法L(mm)60
寸法W(mm)50
寸法d(Φmm)4.2
寸法N(mm)6
寸法P1(mm)34
寸法P2(mm)20
寸法P3(mm)20
タキゲンコード10267
1個
￥78
税込￥86
当日出荷
1個(2個)
￥169
税込￥186
当日出荷
天蓋に最適です。一方向にトルクが発生します。
回転範囲は100°。0～70°までスムーズに閉まり、70～100°はソフトなクローズを実現。
用途天蓋
材質ポリブチレンテレフタレート(PBT/GP30)
使用周囲温度(℃)0～+40
保存環境-20～+60℃
最大適合板厚(mm)8.5
表面に突起が少ないので床面の使用も安全です
用途船艇用ハッチ・天蓋
材質(羽根)ポリアミド(PA)
適合なべ・バインドねじ用
色アイボリー
材質(軸)ステンレス(SUS304)
標準色アイボリー
表面に突起が少ないので床面の使用も安全です。
用途船艇用ハッチ・天蓋
材質羽根/ポリアミド(PA)、軸/ステンレス鋼棒(SUS304)
色アイボリー
タキゲンコード12417
1個
￥855
税込￥941
当日出荷
軽量で耐久性に優れています。
用途軽量扉・樹脂製扉・計測機器
材質ポリプロピレン(PP)
質量(kg)5(縦2ヶ使用時参考扉)
質量(g)6
寸法L(mm)80
寸法W(mm)45
寸法d(Φmm)4.3
寸法N(mm)6
寸法P1(mm)35
寸法P2(mm)30
寸法P3(mm)30
タキゲンコード10268
1個
￥88
税込￥97
当日出荷
軽量で耐久性に優れています。
用途軽量扉・樹脂製扉・計測機器
材質ポリプロピレン(PP)
質量(kg)2(縦2ヶ使用時参考扉)
質量(g)3
寸法L(mm)36
寸法W(mm)50
寸法d(Φmm)3.5
寸法N(mm)4
寸法P1(mm)34
寸法P2(mm)22
タキゲンコード10265
1個
￥64
税込￥70
4日以内出荷
任意の角度で静止できるヒンジです。樹脂部品をFDA 認定グレードに対応させたため、食品が直接触れても悪影響を及ぼしません。シャフトを垂直状態(縦使い)にして使用できます。
用途植物工場・食品機械・食品包装機
材質SUS304、POM
仕様使用温度範囲： +10℃～+50℃フリーストップヒンジの仕様(2-27 頁)もご確認ください。
部品名称ヒンジピース(A)、ヒンジピース(B)、シャフト、プラグ(L)、プラグ(R)
表面処理バレル研磨、原色
RoHS指令(10物質対応)対応
外観がスッキリとしたスプリング蝶番です。取り付けは、プランジャーを差し込むだけで簡単に行えます。
用途OA機器・通信機器・計測機器等
材質(ヒンジピース)PA、(シャフト)SUSXM7、(スプリング)SUS304、(プランジャー)PA
耐久性20000回
RoHS指令(10物質対応)対応
適合扉質量(kg)2(※扉重量は、蝶番を2個使用した場合の参考値です。(ばねによる回転動作は実装にてご確認ください。))
自重(g)18
ガラス繊維強化プラスティック製
インラインスタイルとオフセットスタイルの2種類。インラインスタイルは右開き・左開きのいずれにも使用できます。
オフセットスタイルには右開き用と左開き用があります。
材質ガラス繊維強化ナイロン66(黒)、ナイロン66(黒)
