「光学」の検索結果

・ベースプレートは、防震台、実験台、ブレッドボード、光学ベンチ用キャリアなどに精密ステージやポールスタンドなどを固定するためのアダプタです。・光学系各ユニットの配置・固定に有効です。・取付用長穴を利用し、固定します。・各タップ穴を利用し、各種機器などの取り付けができます。・材質は、黒アルマイト仕上げのアルミニウムです。

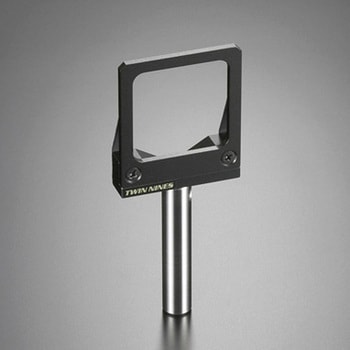

・乾板ホルダは、薄型の光学素子(各種フィルタやテストターゲットなど)や乾板を固定するホルダです。・クレンメル(板バネ状のクリップ)で固定するため、サンプルなどの脱着が容易に行えます。・大きさΦ47～50 又は □47～50、厚み Max 6mmの光学素子を安定に固定することができます。・矩形フィルター、テストターゲットなど角型素子の固定用に最適ですし、試料の固定スペースの下側はV字構造であるため、円形フィルターなど円形素子の固定用にも最適です。・ホルダには、Φ12mm L=60mmのポールを標準装備しています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・小型マイクロレール用キャリアは、小型マイクロレール専用のキャリアです。・レールの長手方向にスライド移動ができ、クランプネジにより任意の位置に固定し、光学系ユニットを構築します。・小型マイクロレールとの接触面には、耐摩耗性テープを貼っており、滑らかな移動ができます。・ステージ面のタップ穴を利用し、ポール・ポールスタンド及び各種ステージなどを取り付けられます。・黒アルマイト仕上げにより、迷光やグレアの不要な反射光を抑えます。

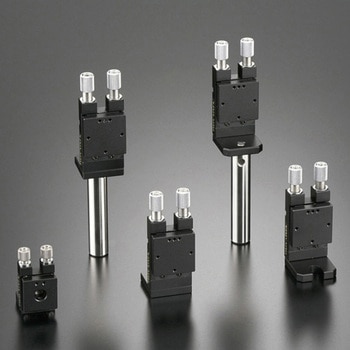

・上操作型キネマティック式小型ミラーホルダは、キネマティック機構により、支点を基準としたあおり角度調整(βθ調整)を行う2軸調整ホルダです。・あおり角度調整のツマミが製品の上方にあるため、周囲に光学素子やデバイスが近接する場合や、光路の中に手を入れて調整することが困難な場合に、好適に使用できます。・微動方式(微動調整のツマミ)は、ネジ(P=0.25mm)です。・ミラー素子は、垂直ステージに接着して固定します。・ポール付きと据付型のタイプがあります。・ポール付き(MF-25FP・RP)は、Φ12mm L=60mmのポールを標準装備しています。・小型・軽量のため、組み込み用途にもご利用できます。・材質は、主に黒アルマイト仕上げのアルミニウムです。

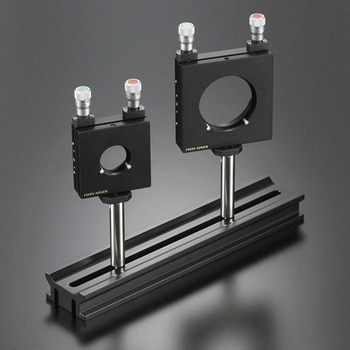

・上操作型キネマティック式ミラーホルダは、キネマティック機構により、支点を基準としたあおり角度調整(βθ調整)を行う2軸調整ホルダです。・あおり角度調整のツマミが製品の上方にあるため、周囲に光学素子やデバイスが近接する場合や、光路の中に手を入れて調整することが困難な場合に、好適に使用できます。・あおり角度の微動方式(微動調整のツマミ)は、マイクロメータヘッド と 微調ネジのタイプ(どちらもP=0.25mm)から選べます。・素子は、ポリアセタール樹脂による3点支持(120°等配位置で支持)で固定します。・素子の設置用スペースの下側にある2つの樹脂部品に素子を乗せ、ホルダ上側にあるM4トメネジ(先端樹脂付)にて、素子の上方から固定します。・ホルダには、Φ12mm L=60mmのポールを標準装備しています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・上操作型キネマティック式ミラーホルダは、キネマティック機構により、支点を基準としたあおり角度調整(βθ調整)を行う2軸調整ホルダです。・あおり角度調整のツマミが製品の上方にあるため、周囲に光学素子やデバイスが近接する場合や、光路の中に手を入れて調整することが困難な場合に、好適に使用できます。・あおり角度の微動方式(微動調整のツマミ)は、マイクロメータヘッド と 微調ネジのタイプ(どちらもP=0.25mm)から選べます。・素子は、付属のネジリング、デルリンリングにて固定します。・ホルダには、Φ12mm L=60mmのポールを標準装備しています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

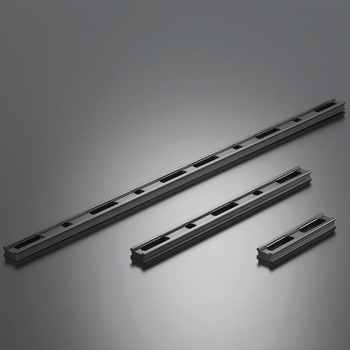

・小型マイクロレールは、小型マイクロレール用キャリアと組合わせて光学系ユニットを直線的に配置して構築するアクセサリ製品です。・ブレッドボードや防震台に固定するためのスロット穴が付いています。・黒アルマイト仕上げにより、迷光やグレアの不要な反射光を抑えます。

・微調式偏光子ホルダは、偏光フィルタや波長板などの光学素子を固定し、α角度の調整ができる1軸調整ホルダです。・光軸に平行なX軸を中心とした回転(角度 α)につき、回転ツマミによる360°の粗動調整とマイクロメータヘッドによる±4～5°の微動調整が可能です。・ホルダー側面の目盛について、粗動側には 1°刻みで全周(360°)にあり、微動側には分単位の角度(1°未満)を読む目盛が 5' 刻みで付いています。・回転の移動ガイドにすり合わせ式を採用し、安定した調整が可能です。・素子は、付属のネジリング・デルリンリングで固定します。・ホルダには、Φ12mm L=60mmのポールを標準装備しています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・偏光子ホルダは、偏光フィルタや波長板などの光学素子を固定し、α角度の調整ができる1軸調整ホルダです。・光軸に平行なX軸を中心とした回転(角度 α)につき360°の粗動調整が可能です。・クランプを緩めてから、回転ツマミを使って、360°全周に粗動回転します。位置決め後、クランプを締めて回転を固定します。・ホルダー側面の目盛は全周(360°)にあり、PW1-20は 2°刻み、その他は 1°刻みで付いています。・回転の移動ガイドにすり合わせ式を採用し、安定した調整が可能です。・素子は、付属のネジリング・デルリンリングで固定します。・ホルダには、Φ12mm L=60mmのポールを標準装備しています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

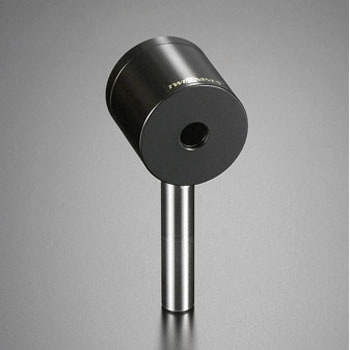

・ビームポケット(ビームダンパー)は、レーザ光を遮断する光学部品です。・不要なレーザ光を終端することで、意図しない干渉、周辺機器の劣化、人体への影響を低減し、実験系の安定性、使用時の安全性を確保できます。・内部は、テーパ加工と遮光ネジ加工を行い、レーザ光を遮光拡散する構造としています。・ホルダには、Φ12mm L=60mmのポールを標準装備しています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

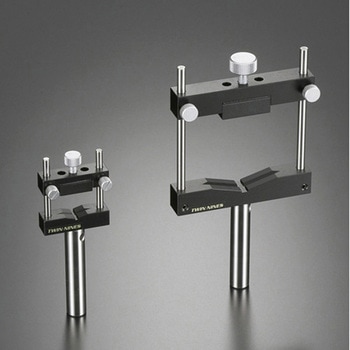

・スライド式レンズホルダは、レンズ・ミラーなどの円形素子を固定するホルダです。・素子を固定する上下の部品には切り込みがあり、円形素子をしっかり固定できます。また、下部はV字形状になっているため、円筒状の部品なども固定できます。・任意の外径をもつ円形素子を固定できるため、適した外径の光学素子ホルダが無い場合、異なる径の複数の光学素子を取り替えて使う場合などに便利です。・ホルダには、Φ12mm L=60mmのポールを標準装備しています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

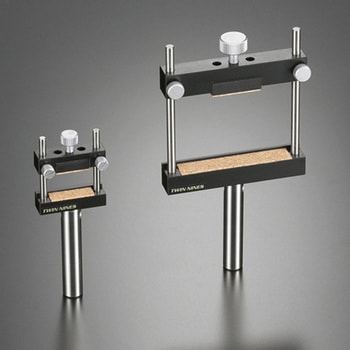

・シリンドリカルレンズホルダは、シリンドリカルレンズ、フィルタ、ミラー等の角型素子(矩形素子)を固定するホルダです。・光学素子を固定する上下の部品には、素子側にコルクシートを貼り付けており、素子のずれを抑えます。・ホルダには、Φ12mm L=60mmのポールを標準装備しています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・6軸ステージ(XYZθαβ軸ステージ)は、6軸方向の微動調整が可能な多軸調整ステージです。・XYZ軸での位置決めと、θ軸回転での360°方向とαβ軸角度による姿勢調整などの微動調整が可能です。・αβ軸は回転中心が一致しているため、この性質を利用したセッティングにすることで、調整が容易になったり、設計意図に沿った調整が可能です。・ステージに取り付けたモノの位置決めが精度良くできるため、光学用途以外(測定・分析用の治具など)にも有用です。

・6軸ステージ(XYZθαβ軸ステージ)は、6軸方向の微動調整が可能な多軸調整ステージです。・XYZ軸での位置決めと、θ軸回転での360°方向とαβ軸角度による姿勢調整などの微動調整が可能です。・αβ軸は回転中心が一致しているため、この性質を利用したセッティングにすることで、調整が容易になったり、設計意図に沿った調整が可能です。・ステージに取り付けたモノの位置決めが精度良くできるため、光学用途以外(測定・分析用の治具など)にも有用です。

・5軸ステージ(XYZθα軸ステージ)は、5軸方向の微動調整が可能な多軸調整ステージです。・XYZ軸での位置決めと、θ軸回転での360°方向とα軸角度による姿勢調整などの微動調整が可能です。・ステージに取り付けたモノの位置決めが精度良くできるため、光学用途以外(測定・分析用の治具など)にも有用です。

・5軸ステージ(XYZθα軸ステージ)は、5軸方向の微動調整が可能な多軸調整ステージです。・XYZ軸での位置決めと、θ軸回転での360°方向とα軸角度による姿勢調整などの微動調整が可能です。・ステージに取り付けたモノの位置決めが精度良くできるため、光学用途以外(測定・分析用の治具など)にも有用です。

・4軸ステージ(XYZθ軸ステージ)は、4軸方向の微動調整が可能な多軸調整ステージです。・XYZ軸での位置決めと、θ軸回転での360°方向の微動調整が可能です。・ステージに取り付けたモノの位置決めが精度良くできるため、光学用途以外(測定・分析用の治具など)にも有用です。

・4軸ステージ(XYZθ軸ステージ)は、4軸方向の微動調整が可能な多軸調整ステージです。・XYZ軸での位置決めと、θ軸回転での360°方向の微動調整が可能です。・ステージに取り付けたモノの位置決めが精度良くできるため、光学用途以外(測定・分析用の治具など)にも有用です。

・XYZ軸ネジ送りステージは、ステージ面を垂直に保持し、XYZ軸方向に移動調整が可能なXYZ軸ステージです。・各クランプで移動調整の固定・開放をして、各調整ネジで各軸のステージを移動します。X15-001、X15-002のクランプは、M2ナベネジです。・駆動方式はネジ式 (P=0.5mm) 、移動ガイドはアリ溝式を採用しています。・小型・軽量な構造は、組込用途にも適しています。・材質は、三価クロムメッキの真鍮、黒アルマイト仕上げのアルミニウムです。

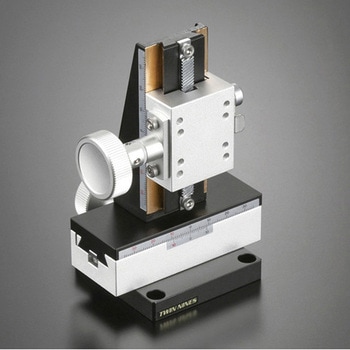

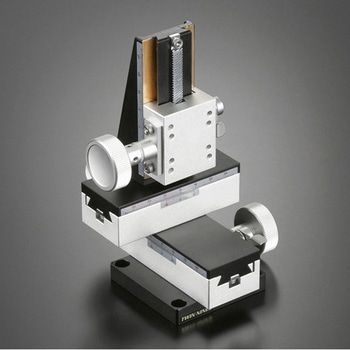

・XYZ軸ラックピニオンステージは、ステージ面を垂直に保持し、XYZ軸方向に移動調整が可能なXYZ軸ステージです。・移動用ツマミを回すと、20mm/回転で素早く移動します。・各クランプで移動調整の固定・開放をして、各調整ネジで各軸のステージを移動します。・駆動方式はラック・ピニオン機構(真鍮・ステンレス)、移動ガイドはアリ溝式(アルミ)を採用しており、ロングストロークの素早い調整ができます。・材質は、アルマイト仕上げのアルミニウム、三価クロムメッキの真鍮、ステンレスです。

・傾斜回転ステージは、αβθの角度を±3°の範囲で姿勢調整や基準出しが可能なαβθ軸ステージです。・球面滑り軸受の機構により、回転θと傾斜角度αβの微動調整が可能です。・光学系用途の他、測定・分析用治具としても有用です。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・傾斜回転ステージは、αβθの角度を±3°の範囲で姿勢調整や基準出しが可能なαβθ軸ステージです。・球面滑り軸受の機構により、回転θと傾斜角度αβの微動調整が可能です。・光学系用途の他、測定・分析用治具としても有用です。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・XZ軸ネジ送りステージは、ステージ面を垂直に保持し、XZ軸方向に移動調整が可能なXZ軸ステージです。・各クランプで移動調整の固定・開放をして、各調整ネジで各軸のステージを移動します。X14-001、X14-002のクランプは、M2ナベネジです。・駆動方式はネジ式 (P=0.5mm) 、移動ガイドはアリ溝式を採用しています。・小型・軽量な構造は、組込用途にも適しています。・材質は、三価クロムメッキの真鍮、黒アルマイト仕上げのアルミニウムです。

・XZ軸ラックピニオンステージは、ステージ面を垂直に保持し、XZ軸方向に移動調整が可能なXZ軸ステージです。・移動用ツマミを回すと、20mm/回転で素早く移動します。・各クランプで移動調整の固定・開放をして、各調整ネジで各軸のステージを移動します。・駆動方式はラック・ピニオン機構(真鍮・ステンレス)、移動ガイドはアリ溝式(アルミ)を採用しており、ロングストロークの素早い調整ができます。・材質は、アルマイト仕上げのアルミニウム、三価クロムメッキの真鍮、ステンレスです。

・α軸ゴニオステージは、ステージの中央から法線方向の上方にある一点を中心として、弧を描くようにステージが移動するα軸ステージです。・駆動方式はウォームギア、移動ガイドはアリ溝式です。・±10～20°のα角度の微調整ができます。設置の姿勢を90°変えることにより、βを調整する仕様になります。つまり、α又はβの調整ができます(チップ 又は チルト、ロール 又は ピッチ)。・材質は、黒色塗装の真鍮です。

・α軸ゴニオステージは、ステージの中央から法線方向の上方にある一点を中心として、弧を描くようにステージが移動するα軸ステージです。・駆動方式はウォームギア、移動ガイドはアリ溝式です。・±10～20°のα角度の微調整ができます。設置の姿勢を90°変えることにより、βを調整する仕様になります。つまり、α又はβの調整ができます(チップ 又は チルト、ロール 又は ピッチ)。・材質は、黒色塗装の真鍮です。

・αβ軸ゴニオステージは、ステージの中央から法線方向の上方にある一点を中心として、弧を描くようにステージが移動するαβ軸ステージです。・駆動方式はウォームギア、移動ガイドはアリ溝式です。・±10～20°のαβ角度の微調整ができます(チップとチルト、又は ロールとピッチ)。・αβ軸の回転中心が一致しているため、この性質を利用したセッティングにすることで、調整が容易になったり、設計意図に沿った調整が可能です。・材質は、黒色塗装の真鍮です。

・αβ軸ゴニオステージは、ステージの中央から法線方向の上方にある一点を中心として、弧を描くようにステージが移動するαβ軸ステージです。・駆動方式はウォームギア、移動ガイドはアリ溝式です。・±10～20°のαβ角度の微調整ができます(チップとチルト、又は ロールとピッチ)。・αβ軸の回転中心が一致しているため、この性質を利用したセッティングにすることで、調整が容易になったり、設計意図に沿った調整が可能です。・材質は、黒色塗装の真鍮です。

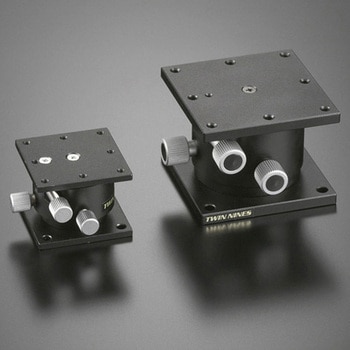

・傾斜ステージは、2つの調整ネジでαβの傾斜角度を調整することにより、姿勢調整や基準出しに使用するαβ軸ステージです。・各ステージ面は、精密ラボジャッキの各製品(RJ-101、RJ-102、RJ-103)に対応しており、取り付けてご利用できます。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・傾斜ステージは、微調ネジの操作によって、αβの傾斜角度を±2～3°の範囲で姿勢調整や基準出しに使用するαβ軸ステージです。・各サイズの製品は、その他の同じサイズのステージが取り付けできます。・TS2-60S、TS2-80Sは、M16 P1を利用してポール・ポールスタンドを取り付けられます。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・傾斜ステージは、微調ネジの操作によって、αβの傾斜角度を±2～3°の範囲で姿勢調整や基準出しに使用するαβ軸ステージです。・各サイズの製品は、その他の同じサイズのステージが取り付けできます。・TS2-60S、TS2-80Sは、M16 P1を利用してポール・ポールスタンドを取り付けられます。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・傾斜ステージは、微調ネジの操作によって、αβの傾斜角度を±2～3°の範囲で姿勢調整や基準出しに使用するαβ軸ステージです。・各サイズの製品は、その他の同じサイズのステージが取り付けできます。・TS2-60S、TS2-80Sは、M16 P1を利用してポール・ポールスタンドを取り付けられます。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・傾斜ステージは、2つの調整ネジでαβの傾斜角度を調整することにより、姿勢調整や基準出しに使用するαβ軸ステージです。・各ステージ面は、精密ラボジャッキの各製品(RJ-101、RJ-102、RJ-103)に対応しており、取り付けてご利用できます。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・傾斜ステージは、微調ネジの操作によって、αβの傾斜角度を±2～3°の範囲で姿勢調整や基準出しに使用するαβ軸ステージです。・各サイズの製品は、その他の同じサイズのステージが取り付けできます。・TS2-60S、TS2-80Sは、M16 P1を利用してポール・ポールスタンドを取り付けられます。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・傾斜ステージは、2つの調整ネジでαβの傾斜角度を調整することにより、姿勢調整や基準出しに使用するαβ軸ステージです。・各ステージ面は、精密ラボジャッキの各製品(RJ-101、RJ-102、RJ-103)に対応しており、取り付けてご利用できます。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。・360°方向での粗動調整後、粗微動を切り替えることで、±5°の微動調整が可能です。・RA-60Fは、手動による粗動のみの調整となります。・RA-120Mのステージ面 中央は、Φ50mm貫通穴(透過穴)となっています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。・360°方向での粗動調整後、粗微動を切り替えることで、±5°の微動調整が可能です。・RA-60Fは、手動による粗動のみの調整となります。・RA-120Mのステージ面 中央は、Φ50mm貫通穴(透過穴)となっています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。・360°方向での粗動調整後、粗微動を切り替えることで、±5°の微動調整が可能です。・RA-60Fは、手動による粗動のみの調整となります。・RA-120Mのステージ面 中央は、Φ50mm貫通穴(透過穴)となっています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。・360°方向での粗動調整後、粗微動を切り替えることで、±5°の微動調整が可能です。・RA-60Fは、手動による粗動のみの調整となります。・RA-120Mのステージ面 中央は、Φ50mm貫通穴(透過穴)となっています。・材質は、主に黒アルマイト仕上げのアルミニウムです。

・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。・360°方向での粗動調整後、粗微動を切り替えることで、±5°の微動調整が可能です。・RA-60Fは、手動による粗動のみの調整となります。・RA-120Mのステージ面 中央は、Φ50mm貫通穴(透過穴)となっています。・材質は、主に黒アルマイト仕上げのアルミニウムです。
