RoHS

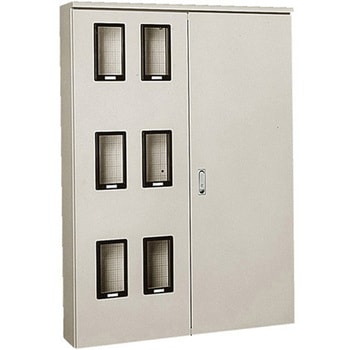

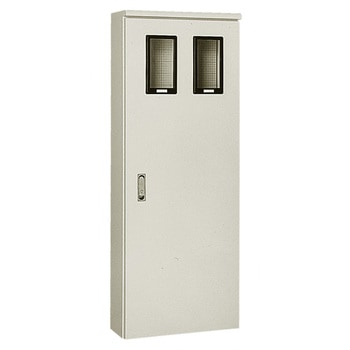

各電力管区に対応した電力量計収納用キャビネットです。
スイッチ取付部を設けたタイプです。
接地端子は公共建築工事標準仕様を採用しています。
検針窓はオリーブ色でネームシールを付属しています。
キャビネット板厚(mm)扉、ボデー：1.6
材質鉄
ハンドル上扉 封印付キーハンドル(H-26N)下扉 キーハンドル(H-24N)ハンドル(H-28
保護等級IP44
設置場所屋内、屋外兼用
扉形式2段扉
取付基板木製基板 (計器部25mm スイッチ部15mm)
有効深さ(mm)(メーター取付部)160、(スイッチ部)173
仕様屋内屋外兼用・水切防水形2段ドア
板厚(mm)(ドア/ボデー)1.6
ハンドル取り外しハンドルメーター部：PH-52(封印付)スイッチ部：PH-53
保護等級IP44
材質(ボディ)鉄
アース端子銅 端子ネジ M8×16(緑頭)
材質(基板)木製
材質(扉)鉄
基板厚(mm)(メーター部)25、(スイッチ部)12
RoHS指令(10物質対応)対応
パッキン付(発泡ポリウレタン)
材質(窓)3mm強化処理ガラス
材質(窓枠)樹脂製
電力量計収納用の屋根付屋外用キャビネット。各電力管区に対応した電力量計収納用キャビネットです。スイッチ取付部を設けたタイプです。接地端子は公共建築工事標準仕様を採用しています。検針窓はオリーブ色でネームシールを付属しています。
キャビネット板厚(mm)扉、ボデー：1.6
材質鉄
ハンドル上扉 封印付キーハンドル(H-26N)下扉 キーハンドル(H-24N)ハンドル(H-28)
RoHS指令(10物質対応)対応
扉形式2段扉
取付基板木製基板 (計器部25mm スイッチ部15mm)
有効深さ(mm)メーター取付部：160、スイッチ部：173
材質鉄
色ナイガイベージュ色
保護等級IP44
引込計器用ボックス
有効深さ(mm)(ドア下)170、(ハンドル下)140
材質鉄板製
保護等級IP44
構造水切・防水・パッキン付
使用場所屋外用、露出形
キャビネット板厚(mm)ドア1.6、ボデー1.6、屋根1.6
電力量計200・250A単独計器が収納可能な屋根付屋外用キャビネット。防水平面ハンドル(H-85)を採用しています。
キャビネット板厚(mm)扉、ボデー：1.6
材質鉄
ハンドル防水平面ハンドル H-85(キーNo.N200)
保護等級IP44
設置場所屋外
RoHS指令(10物質対応)対応
取付基板木製基板25mm
計器箱収納の化粧ボックスです。
色カバー：クリーム色(マンセル値：2.5Y9/1)ベース：クリーム色(マンセル値：2.5Y9/1)
材質ACS樹脂
各電力管区に対応した電力量計収納用キャビネットです。接地端子は公共建築工事標準仕様を採用しています。検針窓はオリーブ色でネームシールを付属しています。
キャビネット板厚(mm)扉、ボデー：1.6
材質鉄
ハンドル封印付キーハンドル
保護等級IP44
設置場所屋外
RoHS指令(10物質対応)対応
扉形式片扉
取付基板木製基板25mm
WHM単（3）相3線式120（60）Aの収納が可能です。耐候形電力量計は単（3）相3線式30Aまで収納が可能です。WHM部のドアは封印加工できます。スイッチ、分電盤同一キャビネット内に収納できます。検針窓は3mm強化処理ガラスを使用しています。
有効深さ(mm)160
塗装色クリーム色(マンセル値：2.5Y9/1)
仕様露出形2段ドア
ハンドルスイングハンドル(キーNo.G200N)小(PH-89-3)
保護等級IP2XD
材質(フレーム)鉄 1.6mm
材質(ボディ)鉄 1.6mm
アース端子銅 端子ネジ M8×16(緑頭)
材質(基板)木製 25mm
WHMスペース120A×1
材質(扉)鉄 1.6mm
隠蔽配線でスッキリとした施工が可能です。
雨水や虫、鳥等の侵入を防ぐ屋外用メーターボックスです。
MBC-331Aは中部電力(株)、関西電力(株)管内の電力量計が取付可能です。
材質基板・カバー：PC+ABS樹脂、検針窓：ポリカーボネート樹脂
保護等級IP33D
付属品貫通材、基板取付ねじ、計器取付ねじ
内径(Φmm)(貫通材)28
板厚(mm)(ボックス)基板：3.5、カバー：3
設置場所屋外
RoHS指令(10物質対応)対応
有効深さ(mm)(ドア下)170、(ハンドル下)140
材質鉄板製
保護等級IP44
構造水切・防水・パッキン付
使用ハンドルKH-110A(キー付防水平面ハンドル)
使用場所屋外用、露出形
取付基板木製基板 WHM部25mm、スイッチ部15mm/方眼目盛付
主幹スペースMCB3P200A×1
普通電力量計を屋外で使用する場合に収納する計器箱。
太陽光発電の売買メーターにも使用できます。
有効深さ(mm)160
仕様屋内屋外兼用・水切防水形
板厚(mm)(ドア/ボデー)1.6
ハンドル取り外しハンドルPH-52(封印付)
保護等級IP44
扉開閉方式片開
材質(ボディ)鉄
アース端子銅 端子ネジ M8×16(緑頭)
材質(基板)木製
材質(扉)鉄
基板厚(mm)25
RoHS指令(10物質対応)対応
パッキン付(発泡ポリウレタン)
材質(窓)3mm強化処理ガラス
材質(窓枠)樹脂製
各電力管区に対応した電力量計収納用キャビネットです。
スイッチ取付部を設けたタイプです。
材質にはステンレス(SUS304)を使用しています。
表面はヘアーライン仕上げの上にクリアー塗装が施してあります。
接地端子は公共建築工事標準仕様を採用しています。
検針窓はオリーブ色でネームシールを付属しています。
キャビネット板厚(mm)扉、ボデー：1.5
塗装色ヘアーライン仕上・クリアー塗装(背面は塗装なし)
材質ステンレス(SUS304)
ハンドル上扉：ステンレス製封印付キーハンドル下扉：ステンレス製キーハンドル、ハンドル(H-28)
保護等級IP44
設置場所屋内・屋外兼用
扉形式2段扉
取付基板木製基板 (計器部25mm スイッチ部15mm)
引込計器盤
色2.5Y9/1
寸法H(mm)1000
寸法D(mm)200
寸法W(mm)350
設置場所引込計器盤
WHMスペース1個
分岐内容なし
引込計器盤
色2.5Y9/1
寸法H(mm)1000
寸法D(mm)200
寸法W(mm)350
設置場所引込計器盤
WHMスペース1個
分岐内容なし
WHMスペース付(屋外用)
保護等級IP44
スイッチ漏電ブレーカ
板厚(mm)本体1.6、扉1.6、屋根1.6
使用ハンドルC-30FL(キーハンドル)
使用キャビネットMO
使用場所屋外用 露出形
WHMスペース付(屋内用)
保護等級IP44
スイッチ漏電ブレーカ
板厚(mm)本体1.6、扉1.6
使用ハンドルC-30FL(キーハンドル)
使用キャビネットMI
使用場所屋内・屋外兼用 露出形
有効深さ(mm)(ドア下)170、(ハンドル下)140
材質鉄板製
保護等級IP44
構造水切・防水・パッキン付
使用ハンドルC-30FL(右開 封印キーハンドル)/C-30FR(左開 封印キーハンドル)
使用場所屋外用、露出形
キャビネット板厚(mm)ドア1.6、ボデー1.6、屋根1.6
取付基板木製基板 WHM部25mm、スイッチ部15mm/方眼目盛付
有効深さ(mm)(ドア下)170、(ハンドル下)140
材質鉄板製
保護等級IP44
構造水切・防水・パッキン付
使用ハンドルC-30FL(右開 封印キーハンドル)/C-30FR(左開 封印キーハンドル)
使用場所屋内外兼用、露出形
キャビネット板厚(mm)ドア1.6、ボデー1.6
取付基板木製基板 WHM部25mm、スイッチ部15mm/方眼目盛付
有効深さ(mm)(ドア下)165、(ハンドル下)145
材質鉄板製
保護等級IP2XD
質量(kg)19.2
構造額縁構造
使用ハンドルKH-84F(キー付平面ハンドル)
基板寸法(mm)520×420
使用場所屋内用、露出形
ドア片扉
キャビネット板厚(mm)ドア1.6、ボデー1.6、前面枠1.6
取付基板木製基板 20mm/方眼目盛付
キャビネット寸法(mm)600×500×200
WHMスペース付(屋外用)
保護等級IP44
スイッチ配線用遮断器
板厚(mm)本体1.6、扉1.6、屋根1.6
使用ハンドルC-30FL(キーハンドル)
使用キャビネットMO
使用場所屋外用 露出形
引込計器用ボックス
有効深さ(mm)(ドア下)170、(ハンドル下)140
材質鉄板製
保護等級IP44
構造水切・防水・パッキン付
使用場所屋内外兼用、露出形
キャビネット板厚(mm)ドア1.6、ボデー1.6
WHMスペース付(屋内用)
保護等級IP44
スイッチ配線用遮断器
板厚(mm)本体1.6、扉1.6
使用ハンドルC-30FL(キーハンドル)
使用キャビネットMI
使用場所屋内・屋外兼用 露出形
RoHS指令(10物質対応)対応
