小型軽量で、結合が簡単なバイオネットロック方式を採用。 50Ωタイプの接栓で75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの電装ラインで使用可能ですが、200MHzを超えるときは、BNC75Ωタイプの使用をお勧めします。

BNCプラグ両端付きケーブル。ケーブル加工不要。ケーブルは安心のフジクラ製を使用。

小型軽量で、一般的に広範囲で使用されているコネクター、結合が簡単なバイオネットロック方式を採用、75Ωタイプの接栓になっており、BNC形ケーブル同士を接続する、中継アダプターの形状になっております。

L-5CFB、LS-5CFB、 V*-5CFB、5C-FB、 S-5C-FB用BNCコネクタ 1箱 20個入り。75ΩBNCコネクタです。

小型軽量で、一般的に広範囲で使用されているコネクター、結合が簡単なバイオネットロック方式を採用。75Ωタイプの接栓になっており、映像機器や音声の伝送に最適なコネクター。

BNCシリーズは50Ω系同軸コネクタとして最も広範囲に使用されている製品です。 小型軽量で着脱容易なバヨネットロック接続機構により特に着脱を頻繁に行う機器のインターフェース用として多用されています。 尚75Ωケーブルを御使用の場合使用周波数200MHz以下でお使いください。

小型軽量で、結合が簡単なバイオネットロック方式を採用。 50Ωタイプの接栓で75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの電装ラインで使用可能です。

両端BNC端子付の同軸ケーブルです。

小型軽量で、結合が簡単なバイオネットロック方式を採用。 50Ωタイプの接栓で75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの電装ラインで使用可能です。

BNC形コネクタの特性インピーダンスを75Ωに整合させたコネクタ 着脱容易なバヨネットロック機構により、迅速かつ確実に結合できます。

確実な作業が手早くできる圧着式BNCプラグ!オーディオ設備、テレビ映像機器、監視カメラ等に良く使われるBNC端子電気工事業者がよく使う、3C同軸ケーブルに合わせた日本仕様の端子

小型軽量で、結合が簡単なバイオネットロック方式を採用。 50Ωタイプの接栓で75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの電装ラインで使用可能です。

L-5C2V、L-5C2VS、5C-2V、V*-5C用BNCコネクタ 1箱 20個入り。75ΩBNCコネクタです。

L-3C2V、L-3C2VS、3C-2V、V*-3C用BNCコネクタ 1箱 20個入り。75ΩBNCコネクタです。

BNC型コネクタ付ケーブルどうしを接続するための中継アダプタ。12G-SDI対応。 1箱20個入り。中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。

7C-2V用75ΩBNCコネクタ。圧着式。 1箱 20個入り。着脱が容易なメーカーオリジナルのロングスリーブ形状です。 中心コンタクトのズレや抜けを防止する、絶縁体ロック機構を採用しています。

BNC型プラグ同士を接続するためのJ-Jアダプタです。リターンロスは、26dB以上(～3GHz)、15dB以上(～12GHz)です。絶縁体色は、灰色となります。中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。(金めっき仕上げ)

3GHzでの性能を極めたBCP-Bシリーズ。12GHz伝送用に開発されたBCP-Dシリーズ。用途によりお選びいただけます。BCP-A：26dB以上(～2GHz)、20dB以上(～3GHz)(※)※BCP-A25は20dB以上(～1GHz)、BCP-A25Fは20dB以上(～2GHz)、BCP-A4は20dB以上(～3GHz)中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトは、経年変化の少ない金めっき仕上げです。着脱が容易なメーカーオリジナルのロングスリーブ形状です。接続スリーブの識別溝により、かん合状態のチェックが可能です。

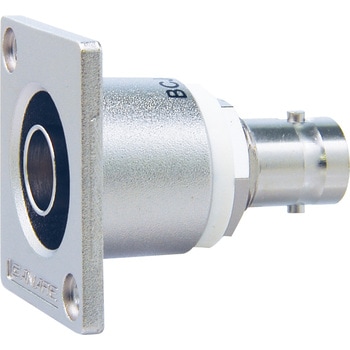

75ΩBNC型リセプタクル[パネル取付フランジタイプ(埋込)]はインピーダンス(75Ω)整合を重視したBNC型リセプタクルです。BCJ-JRUK、BCJ-JRUDK、BCJ-JRUDBKのリターンロスは、26dB以上(～3GHz)、15dB以上(～12GHz)です。他製品は26dB以上(～2GHz*)*パネルジャックタイプ(～1GHz)BCJ-JRUK、BCJ-JRUDK、BCJ-JRUDBKの絶縁体色は、他75ΩBNC型リセプタクルとは異なり灰色となります。中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。(金めっき仕上げ)フランジタイプは、破損防止構造の埋込タイプです。〈図1〉フランジサイズは、ITTキャノン製XLR-F77タイプとノイトリック製Dシリーズタイプの2種類があります。〈図2〉それぞれ同質仕上げですので同一パネルに並べても違和感なく使えます。直接配線タイプおよびパネルジャックタイプの中心コンタクトは、はんだ付けです。パネルジャックタイプは、機器内配線を考慮した省スペース設計です。パネルジャックタイプのケーブル接続部は、圧着スリーブで覆ってシールドしています。※取付には工具が必要です。BCJ-RUDB、BCJ-JRUDBKのフランジは黒色です。

75ΩBNC型リセプタクル[パネル取付タイプ]はインピーダンス(75Ω)整合を重視したBNC型リセプタクルです。BCJ-JRKのリターンロスは、26dB以上(～3GHz)、15dB以上(～12GHz)です。他製品は26dB以上(～2GHz*)*パネルジャックタイプは(～1GHz)BCJ-JRKの絶縁体色は、他75ΩBNC型リセプタクルとは異なり灰色となります。中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。(金めっき仕上げ)直接配線タイプおよびパネルジャックタイプの中心コンタクトは、はんだ付けです。パネルジャックタイプは、機器内配線を考慮した省スペース設計です。パネルジャックタイプのケーブル接続部は、圧着スリーブで覆ってシールドしています。

BNC75Ω型プラグ付き 3C-2V 同軸コネクタ付きケーブルです。

75ΩBNC型リセプタクル[パネル取付タイプ]はインピーダンス(75Ω)整合を重視したBNC型リセプタクルです。BCJ-JRKのリターンロスは、26dB以上(～3GHz)、15dB以上(～12GHz)です。他製品は26dB以上(～2GHz*)*パネルジャックタイプは(～1GHz)BCJ-JRKの絶縁体色は、他75ΩBNC型リセプタクルとは異なり灰色となります。中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。(金めっき仕上げ)直接配線タイプおよびパネルジャックタイプの中心コンタクトは、はんだ付けです。パネルジャックタイプは、機器内配線を考慮した省スペース設計です。パネルジャックタイプのケーブル接続部は、圧着スリーブで覆ってシールドしています。

3GHzでの性能を極めたBCP-Bシリーズ。12GHz伝送用に開発されたBCP-Dシリーズ。用途によりお選びいただけます。BCP-A：26dB以上(～2GHz)、20dB以上(～3GHz)(※)※BCP-A25は20dB以上(～1GHz)、BCP-A25Fは20dB以上(～2GHz)、BCP-A4は20dB以上(～3GHz)中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトは、経年変化の少ない金めっき仕上げです。着脱が容易なメーカーオリジナルのロングスリーブ形状です。接続スリーブの識別溝により、かん合状態のチェックが可能です。

ケーブル接続強度に優れたはんだ式プラグです。BCP-H31F、BCP-H45HW、BCP-H51Fのリターンロスは26dB以上(～1GHz)、20dB以上(～2GHz)です。その他製品は26dB以上(～1GHz)です。フェルール部は、はんだ付けが容易な銀めっき仕上げです。(BCP-C1を除く)ケーブルストリッパが使用できます。(L-3CFW、V*-3CFW、L-4.5CHWS、L-5CFW、V*-5CFW使用時および、BCP-C1を除く)

ケーブル接続強度に優れたはんだ式プラグです。BCP-H31F、BCP-H45HW、BCP-H51Fのリターンロスは26dB以上(～1GHz)、20dB以上(～2GHz)です。その他製品は26dB以上(～1GHz)です。フェルール部は、はんだ付けが容易な銀めっき仕上げです。(BCP-C1を除く)ケーブルストリッパが使用できます。(L-3CFW、V*-3CFW、L-4.5CHWS、L-5CFW、V*-5CFW使用時および、BCP-C1を除く)

特性インピーダンス75Ωの終端プラグです。リターンロスは、3GHzまで26dB以上、12GHzまで15dB以上です。着脱が容易な、メーカーオリジナルのロングスリーブ形状です。中心コンタクトは劣化の少ない金めっき仕上げです。1/4Wの抵抗が入っています。

3GHzでの性能を極めたBCP-Bシリーズ。12GHz伝送用に開発されたBCP-Dシリーズ。用途によりお選びいただけます。リターンロスは、26dB以上(～2GHz)です。中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトは、経年変化の少ない金めっき仕上げです。着脱が容易なメーカーオリジナルのロングスリーブ形状です。
