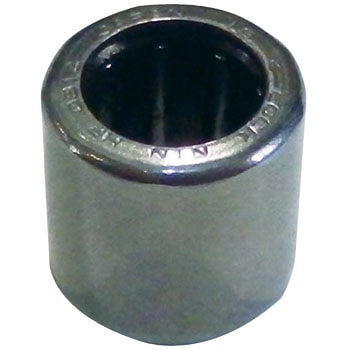

ワンウェイクラッチ HF形



ワンウェイクラッチ HF形 4.50 (16件の商品レビュー)

ころは保持しているばねの力が正確に調整されているので、空転時のころの動きが少なく、空転トルクが安定しています。
HF形は、外輪が薄い鋼板製で精密絞り加工によって製作され、断面高さが小さくコンパクトなシェル形ワンウェイクラッチです。
ワンウェイクラッチシリーズは、ハウジングの内径にしまりばねで固く圧入されるため、軸方向の固定装置が不要であり、また、このはめあいだけでトルクを伝達できるので取扱いが非常に容易です。
ころは個々にばねで正確に支えられており、常に同時にかみ込みを行うよう高精度に加工されており、クラッチ精度が優れています。
容量までのトルクに対する遅れ角は平均値で3°以下です。
材質(本体)
高炭素クロム軸受鋼
JIS等級
0
荷重方向
ラジアル
外輪タイプ
フラット
軌道輪形状
ワンウェイクラッチ軸受
軌道輪列数
単列
転動体材質
高炭素クロム軸受鋼
内容量
1個
注意
※HF形はINA社(独)の製品を納入する場合があります。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
11 件中 1 - 11 件
注文
コード

品番
内接円径Fw(Φmm)
外径D(Φmm)
幅C(mm)
参考質量(g)
トルク容量Md(Nm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
05799105 HF0612 6 10 12 3 1.76 ¥1,050
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
05799114 HF0812 8 12 12 3.5 3.15 ¥1,090
¥519 1 519
571 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
05799123 HF1012 10 14 12 4 5.3 ¥1,140
¥539 1 539
593 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
05799175 HF2016 20 26 16 17 28.5 ¥1,540
¥729 1 729
802 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
05799184 HF2520 25 32 20 30.9 66 ¥1,750
¥829 1 829
912 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
05799193 HF3020 30 37 20 36 90 ¥2,030
¥959 1 959
1,055 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
05799132 HF1216 12 18 16 11.6 12.2 ¥1,170
¥549 1 549
604 (税込) 廃番 代替品有
05799141 HF1416 14 20 16 13 17.3 ¥1,220
¥579 1 579
637 (税込) 廃番 代替品有
05799157 HF1616 16 22 16 14 20.5 ¥1,290
¥599 1 599
659 (税込) 廃番 代替品有
05799166 HF1816 18 24 16 15.5 24.1 ¥1,330
¥629 1 629
692 (税込) 廃番 代替品有
05799202 HF3520 35 42 20 40 121 ¥2,200
¥979 1 979
1,077 (税込) 廃番 代替品有
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





相当品がございます、是非ご確認ください。

旧注文コード
品番
  新注文コード
品番
    理由
05799132
HF1216
36910404
HF-1216
HF-1216 シェル形ワンウェイクラッチ INA 36910404 シェル形ワンウェイクラッチ
INA 1個
629 692税込
メーカー違いの相当品です
05799141
HF1416
36910413
HF-1416
HF-1416 シェル形ワンウェイクラッチ INA 36910413 シェル形ワンウェイクラッチ
INA 1個
629 692税込
メーカー違いの相当品です
05799141
HF1416
73445672
HF1416B
HF1416B シェル形針状ころ軸受 HF エヌティーエヌ(NTN) 73445672 シェル形針状ころ軸受 HF
エヌティーエヌ(NTN) 1個
549 604税込
メーカーモデルチェンジ品(後継品)です
05799157
HF1616
36910422
HF-1616
HF-1616 シェル形ワンウェイクラッチ INA 36910422 シェル形ワンウェイクラッチ
INA 1個
699 769税込
メーカー違いの相当品です
05799166
HF1816
36910431
HF-1816
HF-1816 シェル形ワンウェイクラッチ INA 36910431 シェル形ワンウェイクラッチ
INA 1個
729 802税込
メーカー違いの相当品です
05799202
HF3520
36910474
HF-3520
HF-3520 シェル形ワンウェイクラッチ INA 36910474 シェル形ワンウェイクラッチ
INA 1個
1,290 1,419税込
メーカー違いの相当品です

平均満足度: 4.50  総レビュー件数: 16商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: パワーメイト・アンカーウインチ

ヤマハのアンカーウインチの部品に使用。メーカー非売なので非常に助かりました。

これは注文コード 05799193 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-11-20]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: タミヤ製ラジコンエンジンカー(TG10mk2)の2スピードに付いてるワンウエイ(HF0612)の交換

1stギヤハウジングに圧入されているため、古い物を外すときは叩いて抜きましたが、入れるときはクニペックスのプライヤーレンチで掴んだら簡単に圧入出来ました。
滑って走らないのが改善され。気持ち良く加速するようになりました。
タミヤでこの部品単体は発売されていないため、安く交換出来て満足しています。

このレビューを評価してください: このレビューが参考になった。 [2019-11-27]

満足度: 3

用途: モータの性能検査時の治具製作で採用

クラッチの性質として内周にある引っかかり部分が軸にしっかりかからないとクラッチ機構が正常に働きません。今回の軸はこのHF形クラッチの場合80%くらいなのでなんとか使えそうだと言うことです。内外径はちょう良いのですが全長に種類があるとありがたいです。

これは注文コード 05799114 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社ジャパンマグネット 様 [2020-02-17]
モノタロウMonotaROからの回答:

ご意見ありがとうございました。

満足度: 5

用途: 釣り用リールの修理

Accurate Bossのワンウェイクラッチとして使用しました。完璧です。

これは注文コード 05799123 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-01-08]

満足度: 5

用途: 技術開発試作時。

価格も安く動きも軽くとても良い。
出来れば非磁性が欲しい。

これは注文コード 05799123 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社片野工業 様 [2018-11-07]

満足度: 5

用途: ラジコンヘリのエンジンスターターシャフト

純正の補修パーツが廃盤となり修理不能となり困っていたところ、試しに使用してみてうまくいきました。諦めていたものが復活しました。

これは注文コード 05799123 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-01-29]

満足度: 4

用途: メンテナンス作業

クラッチ破損したので 取りかえ交換しました。良好です

これは注文コード 05799123 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-05-08]

満足度: 5

用途: 機械のメンテナンスによる交換

商品はNTN製なので安心して購入。納期が早いのでたすかります。

これは注文コード 05799123 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-07-11]
