(12件のレビュー)
あらかじめ決められた極数に組み立てられた端子台です。
- 材質
- ターミナルベース：フェノール
端子ねじ部：鉄(亜鉛メッキ クロメート処理)
導電板：黄銅(ニッケルメッキ)
記名シール：ファイバー
カバー：ポリカーボネート - 最大電流(A)
- 3.5mm2-30
5.5mm2-40
8mm2-50
- 取付方式
- 直付け
- 定格絶縁電圧(V)
- 600
- 端子間ピッチ(mm)
- 16
- 温度上昇
- 45℃以下(導電金具の温度上昇値)
- 端子ねじ
- M5×12
- 適合電線(mm2)
- 8
- 準拠規格
- JIS C2811
- 絶縁抵抗(MΩ)
- 100以上(各充電部相互間および各充電部と取付金属板の間)
- 相対湿度
- 45～85%
- 使用周囲温度(℃)
- -20～+55(ただし、氷結または結露しないこと)
- 締付トルク(N・m)
- 2.2～2.8
- 接続可能電線(mm2)
- 3.5、5.5、8
- 定格インパルス耐電圧(kV)
- 6
- 結線方式
- ネジ
- 耐電圧(V/min)
- 2500
- 定格電流(JIS)(A)
- 50
- 内容量
- 1個
全11種類を絞り込む
極数

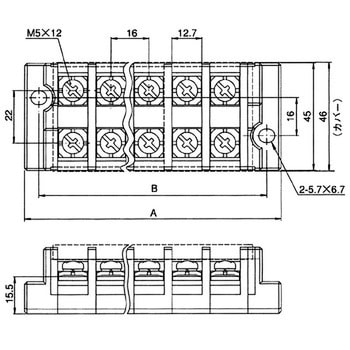

寸法A(mm)
寸法B(mm)
質量(g)
端子台 の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 注文コード | 品番 | 代替品注文コード | 代替品品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 06945845 | T 30 C18 | 32641332 | T30C18 |  | ねじ端子台(組式) 50A T30シリーズ | パトライト(PATLITE) | 1個 | ￥3,298 税込￥3,628 | 注文コードが変更になりました |
商品レビュー
2026-02-18
用途: 接続
製造現場から依頼を受けて購入しました。ネジ締めなので抜けにくく、メンナンスがしやすいそうです。
対象商品 : 06945766
2020-09-21
用途: １種電気工事士の技能試験
その他業種
１種電気工事士の技能試験の練習用に購入しました。試験と同じ部品なので安心して使用できます。
1人が参考にしています
対象商品 : 06945766
2018-05-01
用途: 電気工事士の実技試験の練習用に購入
実技試験の練習用に使用したが、電線を接続するとき、何回かネジの開け閉めを繰り返しても壊れることなく使用できた。
