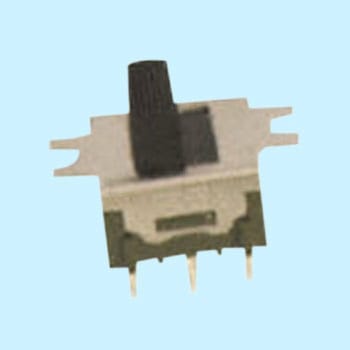

基本ツマミタイプ はんだ端子形 スライドスイッチ Mシリーズ

基本ツマミタイプ はんだ端子形 スライドスイッチ Mシリーズ NKKスイッチズ(日本開閉器) 基本ツマミタイプ はんだ端子形 スライドスイッチ Mシリーズ NKKスイッチズ(日本開閉器) 基本ツマミタイプ はんだ端子形 スライドスイッチ Mシリーズ NKKスイッチズ(日本開閉器) 基本ツマミタイプ はんだ端子形 スライドスイッチ Mシリーズ NKKスイッチズ(日本開閉器) 基本ツマミタイプ はんだ端子形 スライドスイッチ Mシリーズ NKKスイッチズ(日本開閉器) 基本ツマミタイプ はんだ端子形 スライドスイッチ Mシリーズ NKKスイッチズ(日本開閉器) 基本ツマミタイプ はんだ端子形 スライドスイッチ Mシリーズ NKKスイッチズ(日本開閉器) 基本ツマミタイプ はんだ端子形 スライドスイッチ Mシリーズ NKKスイッチズ(日本開閉器)
(5件のレビュー)

スタンドオフを設け、フラックスの浸入に配慮しています。
スイッチの連続取付けが可能なため、実装密度が上げられます。
操作部は、はぎれの良い明確なフィーリングです。
操作性、視認性のよい大きなストローク
ケースの成形材料は、UL-94-V0認定品(自己消火性)で、しかも耐アーク性、絶縁性に優れた樹脂を採用し、長寿命、並びに低負荷から高負荷まで、高い性能効果を保ちます。

耐電圧
AC1.0kV (端子・端子間 1分間以上)
AC1.5kV (端子・アース間 1分間以上)
電流容量(A)
6 AC125V
3 AC250V
使用温度範囲(℃)-30~85 規格UL、CSA 端子形状はんだ端子 接触抵抗(mΩ)10以下(DC2~4V 100mAにて) 絶縁抵抗(GΩ)1以上(DC500V) 操作部形状基本ツマミ RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
注文コード
極数
ストローク(mm)
耐熱性 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
07071687 MS-12AAS1 1 ON - ON 2.2 はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
269
268
295 (税込)
当日出荷
07071723 MS-13AAS1 1 ON - OFF - ON 3.5 はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 3秒以内
297
289
318 (税込)
当日出荷
07071705 MS-22AAS1 2 ON - ON 2.2 はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 3秒以内
323
319
351 (税込)
欠品中
75798974 MS-23AAS1 2 ON - OFF - ON 3.5 はんだごて使用の場合/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
362
359
395 (税込)
当日出荷
07071696 MS-12AAG4 1 ON - ON 2.2 はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
金メッキ
297
289
318 (税込)
当日出荷
07071732 MS-13AAG4 1 ON - OFF - ON 3.5 はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 3秒以内
金メッキ
323
319
351 (税込)
12日以内出荷

返品不可
07071714 MS-22AAG4 2 ON - ON 2.2 はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 3秒以内
金メッキ
369
368
405 (税込)
30日以内出荷

返品不可
07071757 MS-23AAG4 2 ON - OFF - ON 3.5 はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 3秒以内
金メッキ
407
399
439 (税込)
欠品中

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 5
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
2020-01-07
用途:
自作車内灯<ドア-OFF-ON>切替スイッチ
対象商品:
07071723

中点OFF付必要も取付場所が狭小ため、スライド型を選択。少ないスライド量にも拘らず、中点で確り止まり切替良好、また小型なのでハンダ付懸念も、逆に配線端子は大きく確りしていて意外と楽、気に入りました。また必要時は購入予定。

1人が参考にしています
有限会社モノクローム新潟 様 2019-03-13
用途:
回路の切替
対象商品:
07071757

スライド量は少ないが、中間のOFFが確実に止まり易く気に入りました。

静岡県立掛川工業高等学校 様 2017-12-26
用途:
バイクのライトのスイッチとして
対象商品:
07071687

40年前のバイクのライトのスイッチが壊れたので、代用として使用。
スライドスイッチで許容電流の大きなものがなく困っていましたが、解決。
元のスイッチのおアルミを多少加工すれば、ほとんどのバイクに代用できる。

1人が参考にしています
2016-09-29
用途:
電気製品内小型ランプのスイッチに使用
対象商品:
07071696

電気製品の小型ランプ用のスイッチを色々な所で探していたのですが中々なく困っていましたがモノタロウにあり大変助かりました。
納品もスムーズで良かったです。

2016-01-05
用途:
アーケードスティックに取り付け

サイズが本当に小さいので目立たず取り付けれました、小さい分かなり値段が高いように感じますが満足してます。

よくあるご質問(FAQ)

ご質問件数: 1
ご質問は製品仕様に関する内容に限らせて頂きます。 この商品について質問する
質問:
製品の安全データシート(SDS)や有害物質使用制限に関するデータ(RoHS)等の書面が必要ですがどうすれば良いですか。
回答:
お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。

https://help.monotaro.com/app/ask

書類名)
1:SDS(MSDS)
2:RoHS(2)
3:非該当証明書
4:ChemSHERPA
5:その他(ミルシート・出荷証明書)
